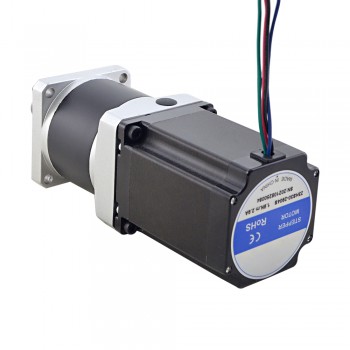

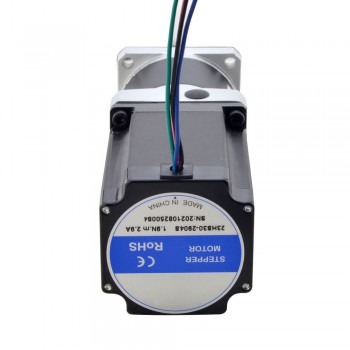

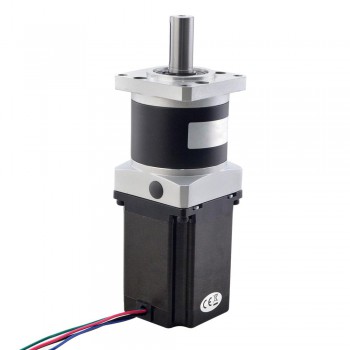

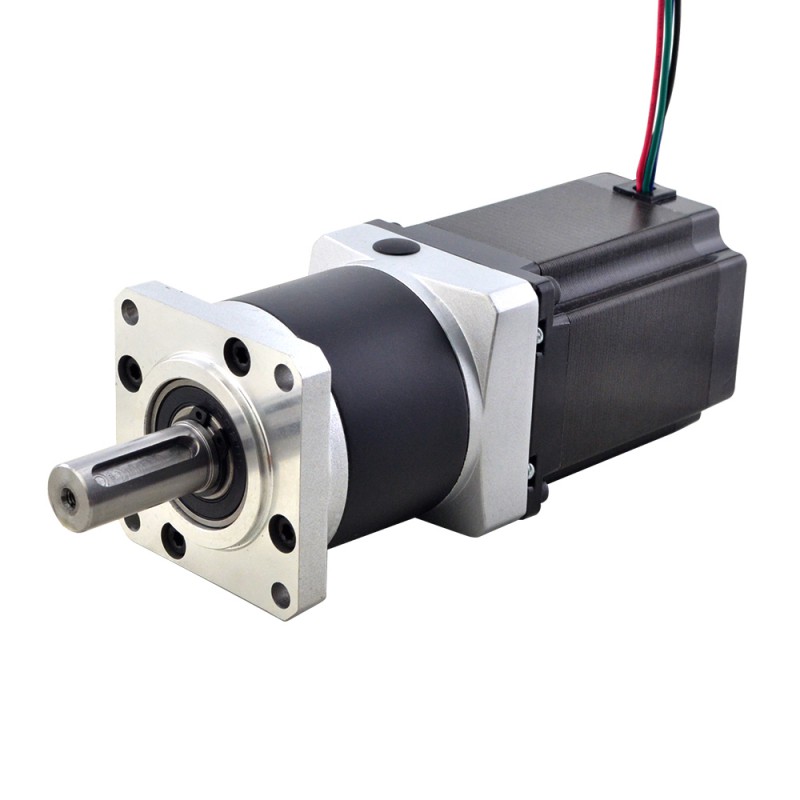

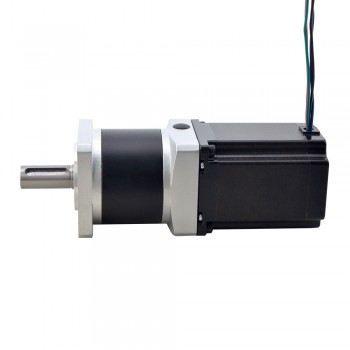

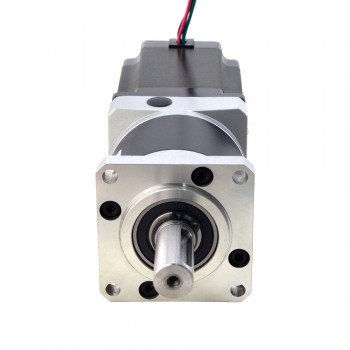

Motoréducteur pas à pas bipolaire Nema 23 L=76mm 1,89Nm 2.9A avec 50:1 réducteur planétaire TQMG Series
Motoréducteur pas à pas bipolaire Nema 23 L=76mm 1,89Nm 2,9A avec 50:1 réducteur planétaire TQMG Series
Ce moteur pas à pas de taille Nema 23 est équipé d'une boîte de vitesses de haute précision de la série TQMG. Le rapport de transmission est de 50:1 et le jeu maximum est de 50 minutes d'arc. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité et un bon rapport prix.
En tant qu'accouplement d'arbre intégré à la boîte de vitesses de la série TQMG, vous pouvez ainsi changer facilement le moteur ou la boîte de vitesses.
Spécification électrique
Numéro de pièce du fabricant: 23HS30-2904S-TQMG50
Type de moteur: Bipolaire pas à pas
Couple de maintien sans boîte de vitesses: 1,89Nm(267,65oz.in)
Courant/phase: 2,9A
Résistance phase: 1,13ohms
Inductance de Phase: 4,8mH±20%(1KHz)
Spécifications de la boîte de vitesses
Type de boîte à engrenages: Planétaire TQMG
Rapport de réduction: 50:1
Efficacité: 90%
Contrecoup:<=50arcmin
Couple maximal autorisé: 20Nm(221,27lb-in)
Bruit: <=60dB
Indice d'étanchéité: IP54
Durée de vie: 20000heures
Spécification physique
Dimension de la bride: 57 x 57mm
Longueur du moteur: 76,5mm
Longueur de la boîte de vitesses: 68mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ14mm
Longueur de l'arbre de sortie: 34mm
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
Ressources
- Fiche technique complète:23HS30-2904S-TQMG50.pdf
- 23HS30-2904S.pdf
- TQMG23-G50-D8.pdf
- 23HS30-2904S_TQMG23-G50-D8.STEP
- 23HS30-2904S-TQMG50.STEP
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 4,8 |
| Résistance de Phase(ohm) | 1,13 |
| Courant (A) | 2,9 |
| Couple de maintien sans boîte de vitesses (N.m) | 1,89 |
| Spécification physique | |
| Longueur du moteur(mm) | 76,5 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 14 |
| Arbre simple/double arbre | Arbre unique |
| Type de boîte de vitesses | Planétaire de précision |
| Rapport de réduction | 50 |
| Contrecoup | <=50 arcmin |
| Type d'arbre de sortie | Key-way |
| Indice IP | 40 |
