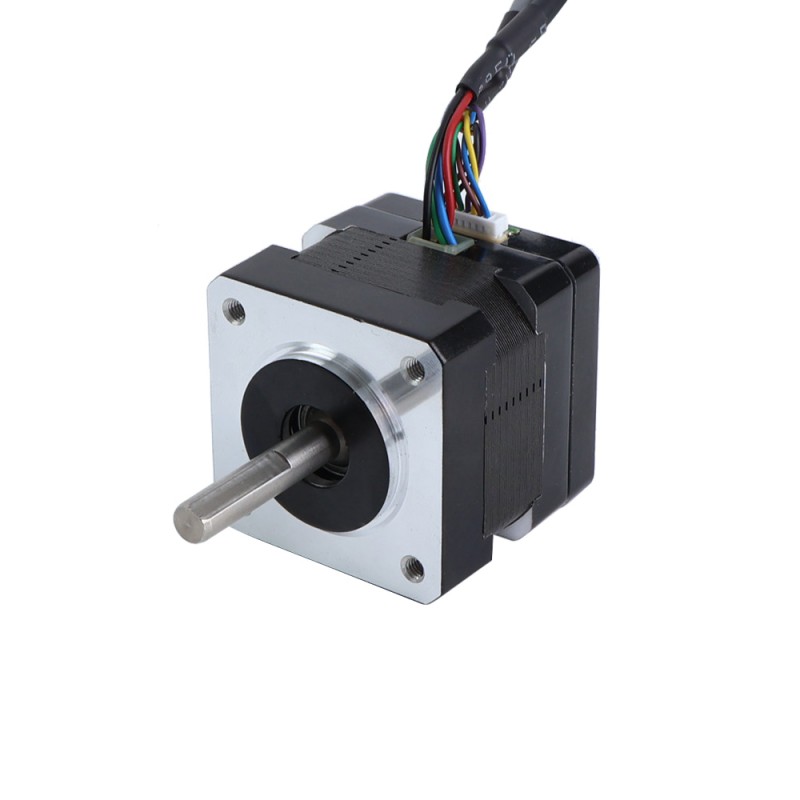

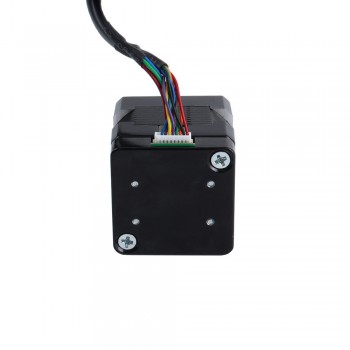

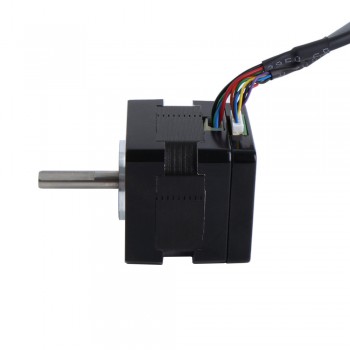

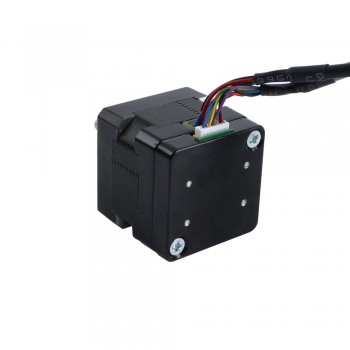

Moteur pas à pas en boucle fermée Nema 14 1,8 degrés 12,5Ncm 1,0A avec encodeur magnétique 1000PPR (4000CPR)
Moteur pas à pas en boucle fermée Nema 14 1,8 degrés 12,5Ncm 1,0A avec encodeur magnétique 1000PPR (4000CPR)
Il s'agit du moteur pas à pas en boucle fermée le plus fin que nous ayons, il n'a qu'une épaisseur de 34,5 mm et comprend un encodeur. L'encodeur est un encodeur magnétique avec 3 canaux et une résolution de 1000PPR(4000CPR). Le plus grand avantage des encodeurs magnétiques est la taille et le coût, ils sont largement utilisés dans un petit espace et des performances plus élevées.
Spécification électrique
Numéro de pièce du fabricant: 14HS11-1004-ME1K
Nombre de phases: 2
Angle par pas: 1,8degrés
Couple de maintien: 12,5Ncm(17,73oz.in)
Courant/phase: 1,0A
Résistance phase: 3,5ohms± 10%
Inductance de Phase: 3,5mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 35 x 35mm
Longueur du moteur: 28mm
Diamètre de l'arbre: Φ5mm
Longueur d'arbre: 24mm
Longueur de D-Cut: 15mm
Longueur de câble: 500mm
Spécification de l'encodeur
Type de circuit de sortie: Différentiel
Type d'encodeur: Incrémental magnétique
Résolution: 1000PPR(4000CPR)
Signal de sortie: 3 channels
Tension d'alimentation minimale: 3,3V
Tension d'alimentation maximale: 5,5V
Courant de sortie: 20mA
Haute tension de sortie: 5V
Basse tension de sortie: 0,2V
Fréquence de sortie maximale: 400kHZ
Motor and Encoder Connection
Motor | A+ | A- | B+ | B- |
Wire | Rouge | Noir | Jaune | Bleu |
Encoder | VCC | EGND | EA+ | EA- | EB+ | EB- | EZ+ | EZ- |
Wire | Rouge | Noir | Brun | Orange | Bleu | Vert | Jaune | Blanc |
Ressources
Spécification électrique | |
---|---|
Couple de maintien (Ncm) | 12,5 |
Inductance de Phase(mH) | 3,5 |
Résistance de Phase(ohm) | 3,5 |
Courant Nominal (A) | 1 |
Type d'encodeur | Incrémental magnétique |
Type de circuit de sortie | Type différentiel |
Résolution de l'encodeur | 1000PPR(4000CPR) |
Canaux de signaux de sortie | 3 |
Spécification physique | |
Longueur du moteur(mm) | 28 |
Taille du cadre(mm) | Nema 14 (35 x 35) |
Diamètre de l'arbre(mm) | 5 |
Longueur d'arbre(mm) | 24 |
Type de produit | Moteur pas à pas en boucle fermée |
Indice IP | 40 |
