Moteur pas à pas linéaire nema 23 (23LS22-3004E-150G actionneur externe 3A résolution 8mm)

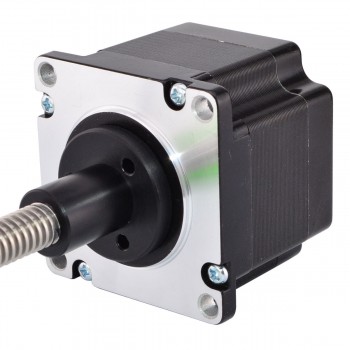

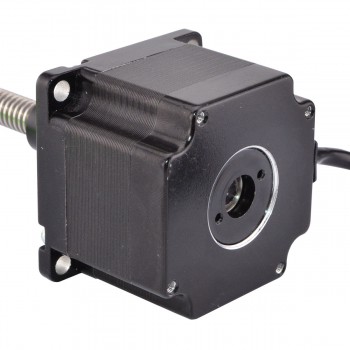

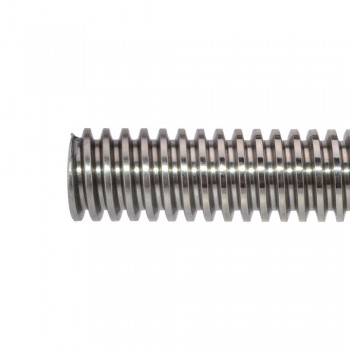

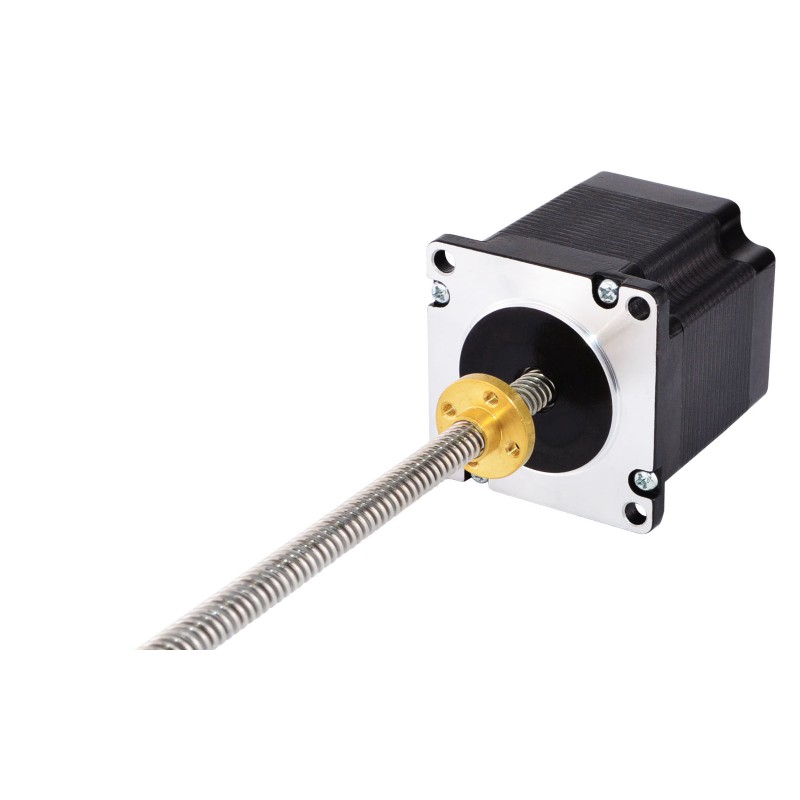

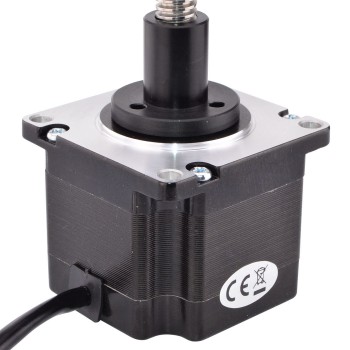

Ce modèle est un moteur pas à pas linéaire économique nommé actionneur linéaire externe Nema 23, la partie moteur est un moteur pas à pas Nema 23 de 56 mm 1,8 degré 3A. Il a été intégré à une tige filetée Tr8x8 de 150 mm et un écrou à vis en laiton se déplace le long de la tige filetée.
Spécification électrique
- Numéro du modèle: 23LS22-3004E-150G
- Type de moteur: Bipolaires
- Couple de maintien: 1,3Nm
- Courant/phase: 3,0A
- Résistance de Phase: 1,1ohms
- Tension nominale: 3,3V
- Inductance de Phase: 3,2mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur de motor: 56mm
- Longueur de vis-mère: 150mm（5,9055"）
- Diamètre de la vis-mère: Φ11mm（0,433"）
- Résolution/pas: 0,04mm(0,0015748" )
- Résolution/lap: 2mm（0,0787"）
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 650g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 23LS22-3004E-150G.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 130 |
| Couple de maintien (oz.in) | 184 |
| Inductance de Phase(mH) | 3.2 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 1.1 |
| Courant Nominal (A) | 3 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 56 |
| Taille du cadre(mm) | 57x57 |
| Diamètre de la vis mère(mm) | 8 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 8 |
| Résolution/pas(mm) | 0.04 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
