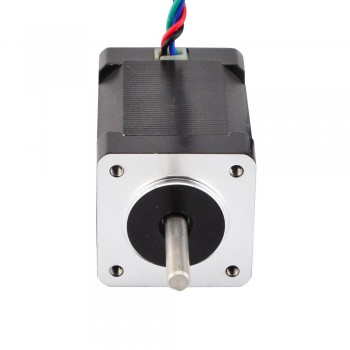

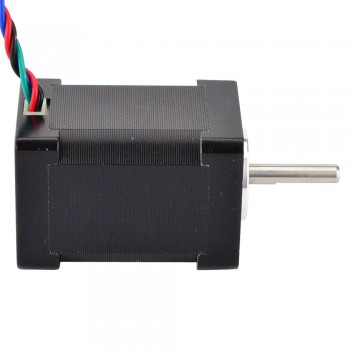

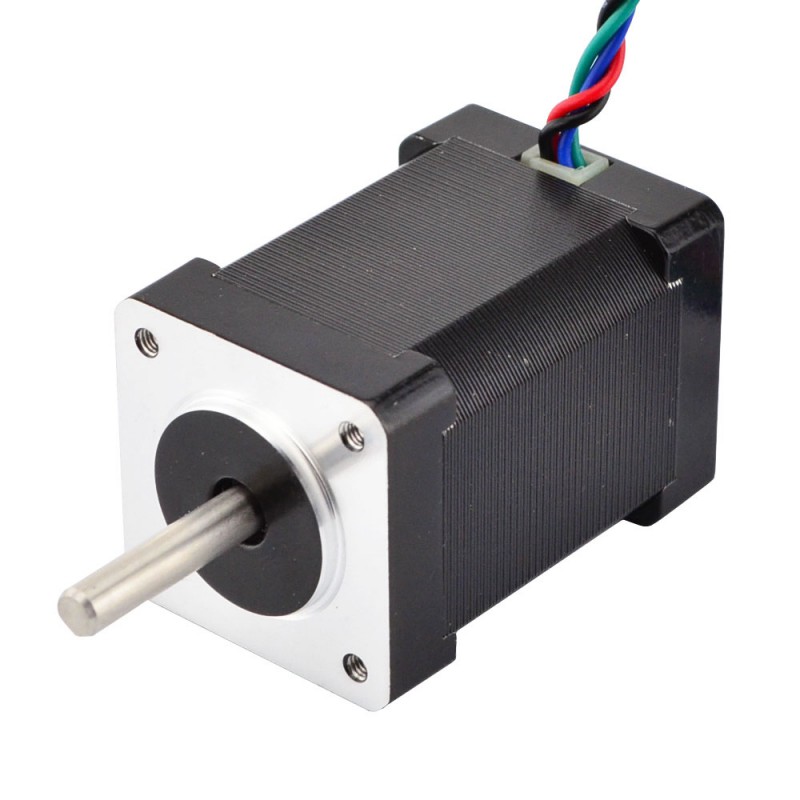

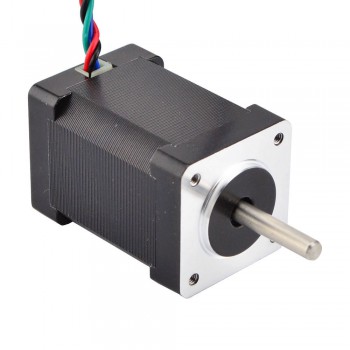

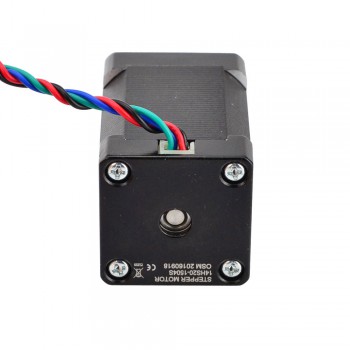

Moteur pas à pas Nema 14 couple élevé bipolaire (40Ncm 14HS20-1504S 1,8 degré 4,2V 1,5A 4 fils)
Ce moteur pas à pas Nema 14 est le modèle le plus puissant des moteurs Nema 14, avec un angle de pas de 1,8deg et une taille de 35x35x52mm. Il a 4 fils, chaque phase tire 1,5A à 4,2V, avec un couple de maintien de 40Ncm (56,7oz.in).
Spécification électrique
- Numéro du modèle: 14HS20-1504S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 40Ncm(56,7oz.in)
- Courant/phase: 1,5A
- Tension nominale:4,2V
- Résistance phase: 2,8ohms
- Inductance de Phase: 3,8mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 35 x 35mm
- Longueur du moteur: 52mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 290g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 14HS20-1504S.pdf
- Courbe de couple: 14HS20-1504S Torque Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 40 |
| Couple de maintien (oz.in) | 56.7 |
| Inductance de Phase(mH) | 3.8 |
| Résistance de Phase(ohm) | 2.8 |
| Courant Nominal (A) | 1.5 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 52 |
| Taille du cadre(mm) | 35x35 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 400 |
| Poids(g) | 350 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
