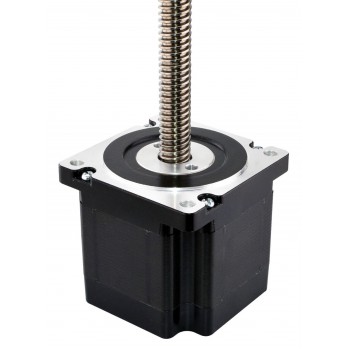

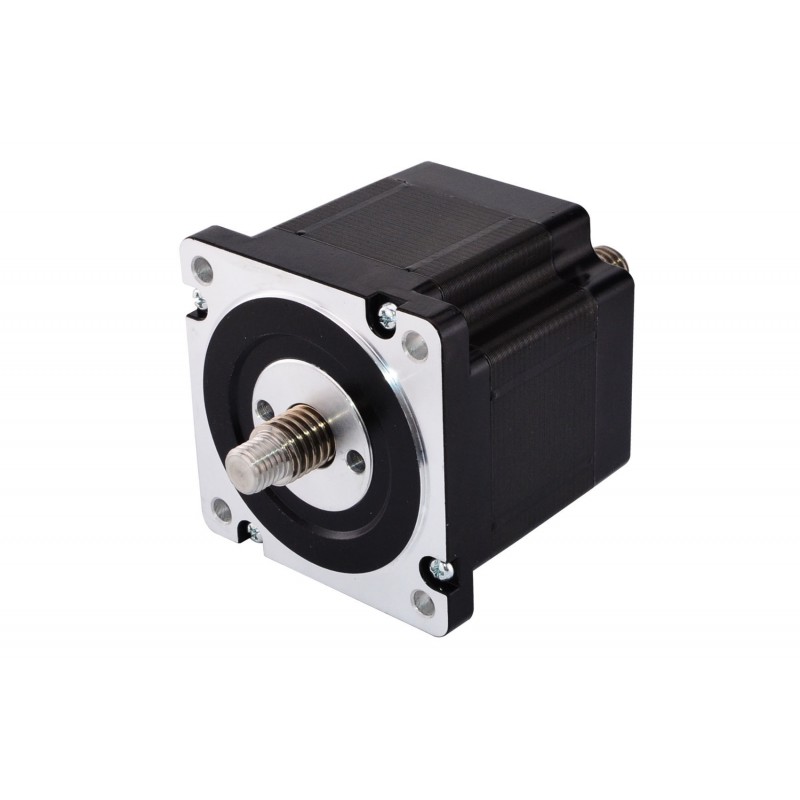

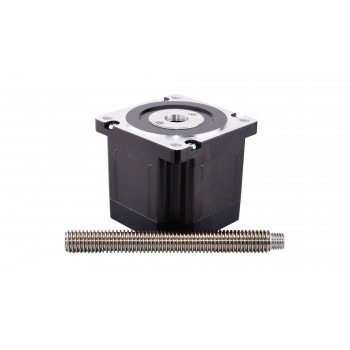

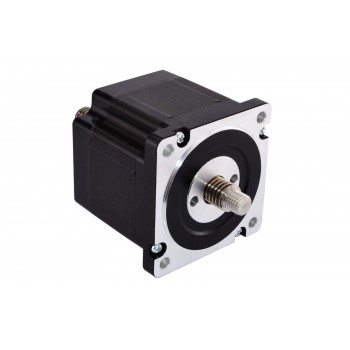

Moteur pas à pas linéaire nema 34 (34LS31-3124C-150N non-captive 3,12A résolution 6,35mm vis-mère 150mm)

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas non captif Haydon Kerk série 86000 nema 34. La partie moteur est un moteur pas à pas Nema 34 de 79 mm, 1,8 degré 3,12 A, et il fonctionne avec un diamètre de 15,88 mm (0,6 25 ") 150 mm (5,9055") de longueur de vis-mère, la course linéaire est de 6,35 mm (0,25") par tour.

Spécification électrique

• Numéro du modèle: 34LS31-3124C-150N
• Type de moteur: Moteur pas à pas linéaire non captive
• Angle par pas: 1,8°
• Poussée minimale: 800N (300pps)
• Courant/phase: 3,12A
• Résistance de Phase: 1,6ohms
• Tension nominale: 5V
• Inductance de Phase: 8,8mH±20%(1KHz)

Spécification physique

• Dimension de la bride: 86x 86mm
• Longueur du moteur: 79mm

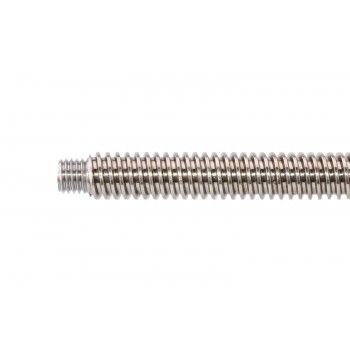

• Longueur de vis-mère: 150mm(5,9055")
• Diamètre de la vis-mère: Φ15,88mm(0,625")
• Résolution / pas: 0,03175mm(0,00125" )
• Plomb: 6,35mm(0,25")
• Nombre de câble: 4
• Longueur de câble: 300mm
• Poids: 2300g

Rapport

Ressources

• Fiche de données: 34LS31-3124C-150N,pdf

Questo modello è quasi identico all'attuatore lineare Hayper Kerk serie 86000 taglia 34 non lineare, La parte del motore è un motore passo-passo Nema 34 da 1,8 mm a 1,8,8 corpo e 1,81 mm (0,625 ") con diametro di 150 mm (5,9055"), la corsa lineare è di 6,35 mm (0,25 ") per rivoluzione,

Specifica Elettrica

• Codice Articolo del Costruttore: 34LS31-3124C-150N
• Tipo di motore: Non-captive Attuatore lineare
• Angolo di passo: 1,8°
• Spinta minima: 800N (300pps)
• Corrente/fase nominale: 3,12A
• Resistenza di fase: 1,6ohms
• Tensione nominale: 5V
• Induttanza: 8,8mH±20%(1KHz)

Specifica Fisica

• Dimensione telaio: 86x 86mm
• Altezza del motore: 79mm
• Lunghezza della vite di comando: 150mm(5,9055")
• Diametro vite di trasmissione: Φ15,88mm(0,625")
• Piombo / Passo: 0,03175mm(0,00125" )
• Piombo: 6,35mm(0,25")
• Numero di cavi: 4
• Lunghezza del cavo: 300mm
• Peso : 2300g

Connessione

Risorse

• Scheda tecnica completa: 34LS31-3124C-150N.pdf
