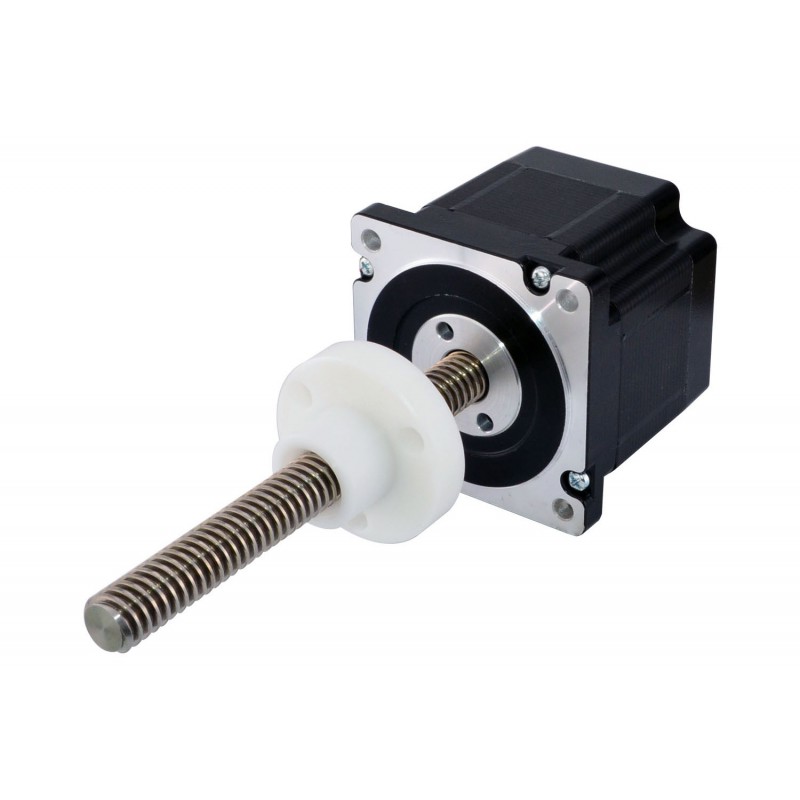

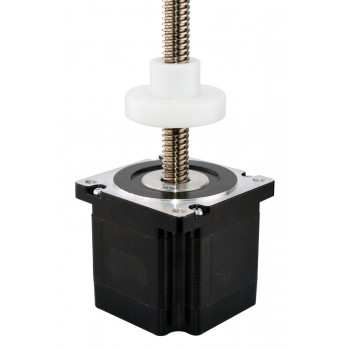

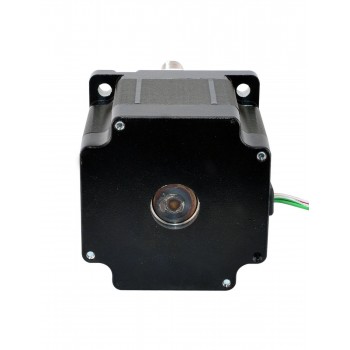

Moteur pas à pas linéaire nema 34 (34LS31-3124C-150E actionneur externe 3,12A résolution 6,35mm)

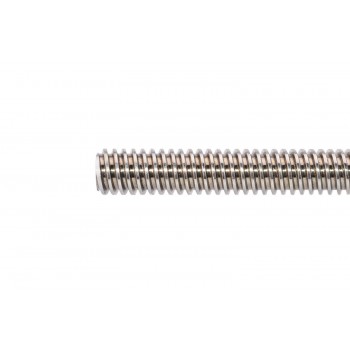

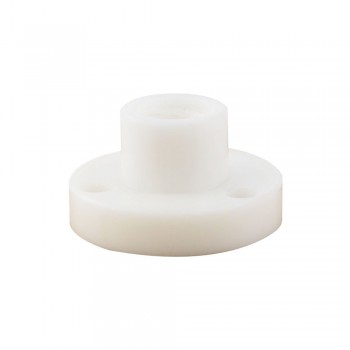

Ce modèle est presque identique à série Haydon Kerk 86000 nema 34 externe moteur pas à pas actuateur linéaire. La partie moteur est corps de 79mm 1,8 degré 3,12A Nema 34 Moteur pas à pas, et il a intégré avec un diamètre 15,88mm (0,625") une longueur 150mm (5,9055") vis de plomb et un écrou POM, le déplacement linéaire est de 6,35mm (0,25") par tour.
Spécification électrique
- Numéro du modèle: 34LS31-3124C-150E
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8°
- Poussée minimale: 800N (300pps)
- Courant/phase: 3,12A
- Résistance de Phase: 1,6ohms
- Tension nominale: 5V
- Inductance de Phase: 8,8mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 86x 86mm
- Longueur du moteur: 79mm
- Longueur de vis-mère: 150mm(5,9055")
- Diamètre de la vis-mère: Φ15,88mm(0,625")
- Résolution / pas: 0,03175mm(0,00125" )
- Plomb: 6,35mm(0,25")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 2300g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
Ressources
- Fiche de données: 34LS31-3124C-150E.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 8.8 |
| Poussée minimale(N) | 800 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 1.6 |
| Courant Nominal (A) | 3.12 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 78.56 |
| Taille du cadre(mm) | 86x86 |
| Diamètre de la vis mère(mm) | 15.88 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 6.35 |
| Résolution/pas(mm) | 0.03175 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
