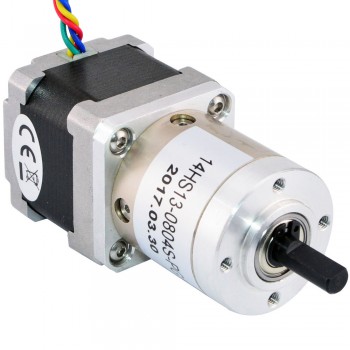

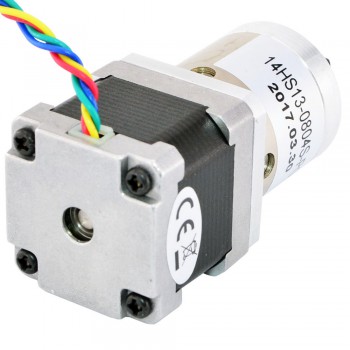

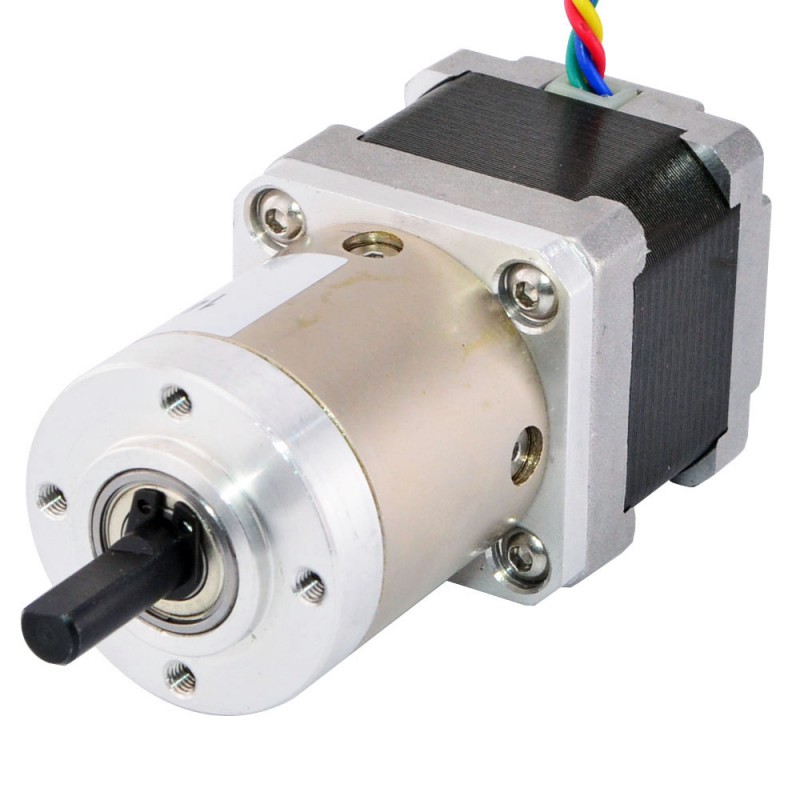

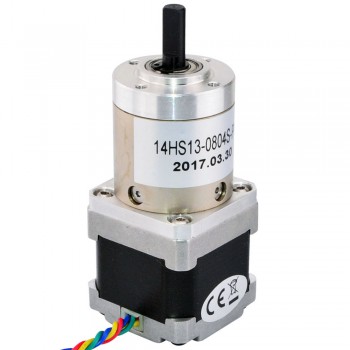

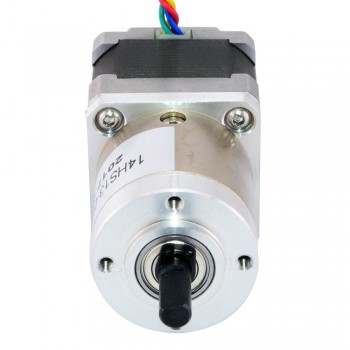

Moteur pas à pas nema 14 L=33mm 14HS13-0804S-PG51 avec 51:1 réducteurs planétaires
Ce moteur pas à pas Nema 14 avec un corps de 33 mm et un courant nominal de 0,8 A, intégrait un réducteur planétaire à un rapport de transmission de 50,9: 1. C'est une bonne solution pour les applications avec un espace limité mais nécessitant une vitesse faible et / ou un couple élevé.
Spécification électrique
- Numéro du modèle: 14HS13-0804S-PG51
- Type de moteur: Bipolaires
- Angle par pas: 0,094 deg
- Couple de maintien sans boîte de vitesses: 18Ncm(25,49oz.in)
- Courant/phase: 0,8A
- Résistance phase: 6,8ohms
- Tension nominale: 5,4V
- Inductance de Phase: 10mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 50,9: 1
- Gear Efficacité: 73%
- Contrecoup: <=1 deg
- Couple maximal autorisé: 4Nm(566oz.in)
- Moment admissible couple: 6Nm(850oz.in)
- Charge axiale maximale de l'arbre: 50N
- Charge radiale maximale de l'arbre: 100N
Spécifications physiques
- Dimension de la bride: 35 x 35mm
- Longueur de motor: 34mm
- Longueur de la boîte de vitesses: 43,6mm
- Diamètre de l'arbre: Φ6mm
- Longueur d'arbre: 18mm
- Longueur de D-Cut: 12mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 360g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil vert
|
Fil jaune
|
Fil bleu
|
Ressources
- Fiche de données: 14HS13-0804S-PG51.pdf
- Courbe de couple: 14HS13-0804S-PG51_Torque_Curve.pdf
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 1 |
| Efficacité | 73% |
| Rapport de vitesse | 50.89:1 |
| Longueur de la boîte de vitesses(mm) | 43.6 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 400 |
| Couple maximal admissible(oz.in) | 566.4 |
| Moment de couple admissible(Ncm) | 849.7 |
| Charge axiale maximale de l'arbre(N) | 50 |
| Charge radiale maximale de l'arbre(N) | 100 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 4.5 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 14 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 3.2 |
| Courant Nominal (A) | 1 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 18 |
| Couple de maintien sans boîte de vitesses(oz.in) | 19.8 |
| Longueur du moteur(mm) | 34 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Spécification physique | |
| Poids(g) | 400 |
