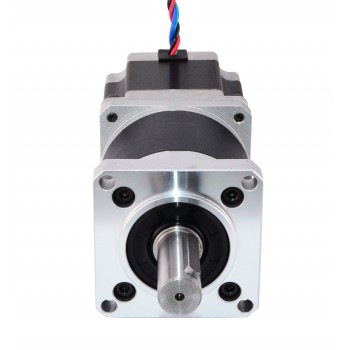

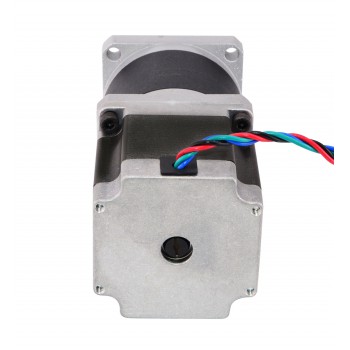

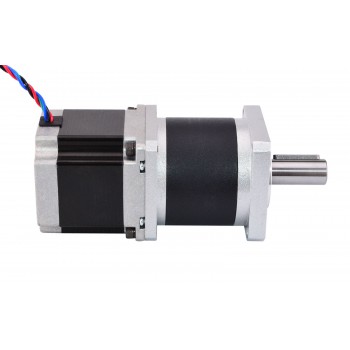

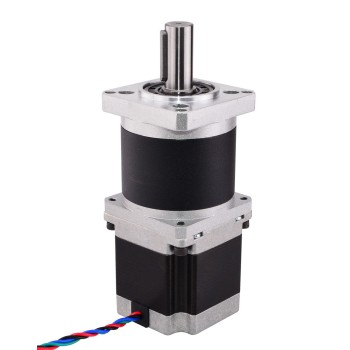

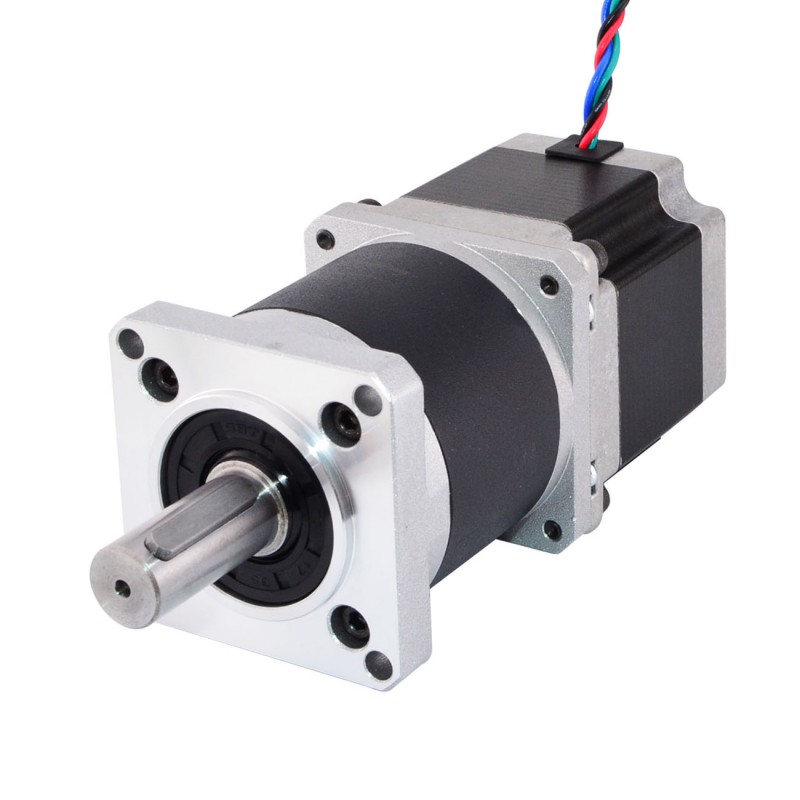

Moteur pas à pas nema 23 L=56mm 23HS22-2804S-HG15 avec 15:1 réducteur planétaire de haute précision

Ce moteur pas à pas Nema 23 avec un corps de 55 mm et un courant nominal de 2,8 A, intégré à un réducteur planétaire de 61,65 mm avec un rapport de démultiplication de 15:1. C'est une bonne solution pour les applications qui ont un espace spécial mais qui nécessitent une faible vitesse et/ou un couple élevé.

Spécification électrique

• Numéro du modèle: 23HS22-2804S-HG15
• Type de moteur: Bipolaires
• Angle par pas: 0,12 deg
• Couple de maintien sans boîte de vitesses: 103Ncm(146oz.in)
• Courant/phase: 2,8A
• Résistance de Phase: 0,9ohms
• Tension nominale: 2,5V
• Inductance de Phase: 2,8mH ± 20%(1KHz)

Spécifications de la boîte de vitesses

• Type de boîte à engrenages: planétaire
• Rapport de réduction: 15 : 1
• Efficacité: 90%
• Contrecoup: <=25 arcmin
• Couple maximal autorisé: 25Nm(3540oz.in)
• Moment admissible couple: 40Nm(5664oz.in)
• Charge radiale maximale de l'arbre: 400N
• Température ambiante: -10 - 90℃
• Classe d'isolation: B
• Bruit: <=50 dB
• Vie: 20000 h

Spécifications physiques

• Dimension de la bride: 57 x 57mm
• Longueur de motor: 55mm
• Longueur de la boîte de vitesses: 61,65mm
• Diamètre de l'arbre: Φ14mm
• Longueur d'arbre: 34mm
• Key-way Longueur: 25mm
• Nombre de câble: 4
• Longueur de câble: 320mm
• Poids: 1800g

Rapport

Ressources

• Fiche de données: 23HS22-2804S-HG15.pdf
