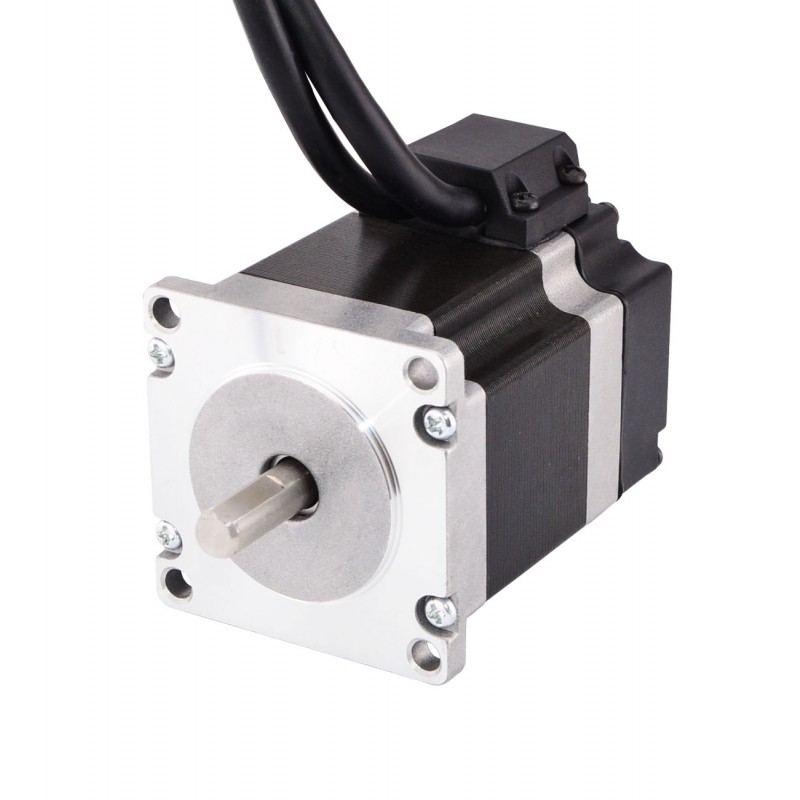

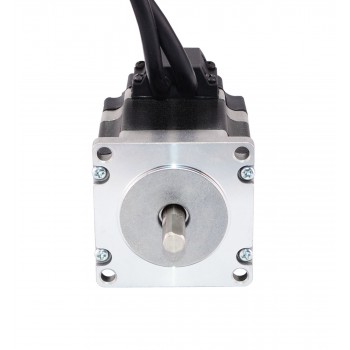

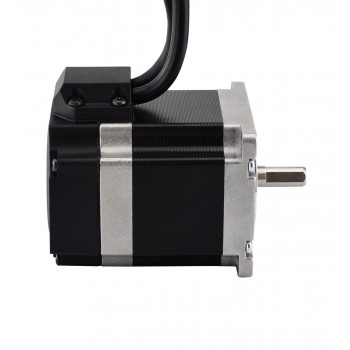

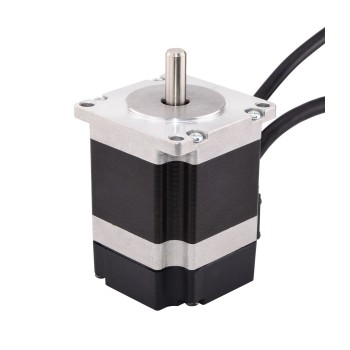

Moteur pas a pas boucle fermée nema 23 (0,9Nm 23HM20-0384D-E1000 12,1V 0,9 degré 1000CPR encodeur)
Spécification du moteur
- Numéro du modèle: 23HM20-0384D-E1000
- Type de moteur: Bipolaires
- Angle par pas: 0,9 deg
- Couple de maintien: 0,9Nm(127,5oz.in)
- Courant/phase: 0,38A
- Tension nominale: 12,1V
- Résistance de Phase: 32ohms
- Inductance de Phase: 110mH ± 20%(1KHz)
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 52mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 21mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
Encodeur Specification
- Tension de conduite: 5V
- Sortie current : 55mA
- Résolution: 1000ppr
- Signal de sortie: 2 canaux
- Bore Diamètre : Φ8mm
- Fréquence de sortie: ≤1MHz
- Vitesse de rotation: ≤5000 tr/min
- Classe de protection: IP20
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil vert
|
Fil jaune
|
Fil bleu
|
Ressources
- Fiche technique du moteur: 23HM20-0384D-E1000.pdf
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 0.9 |
| Longueur du moteur(mm) | 52 |
| Couple de maintien (Ncm) | 90 |
| Couple de maintien (oz.in) | 127.5 |
| Inductance de Phase(mH) | 110 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 32 |
| Courant Nominal (A) | 0.38 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Bipolaires / Unipolaire | Bipolar |
| Spécification électrique | |
| Fréquence de sortie(MHz) | ≤1MHz |
| Spécification de l'encodeur | |
| Tension nominale(V) | 5V |
| Courant de sortie(mA) | 55 |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 canaux |
| Vitesse de fonctionnement (tr/min) | ≤5000 tr/min |
| Classe de protection | IP20 |
| Spécification physique | |
| Poids(g) | 750 |
