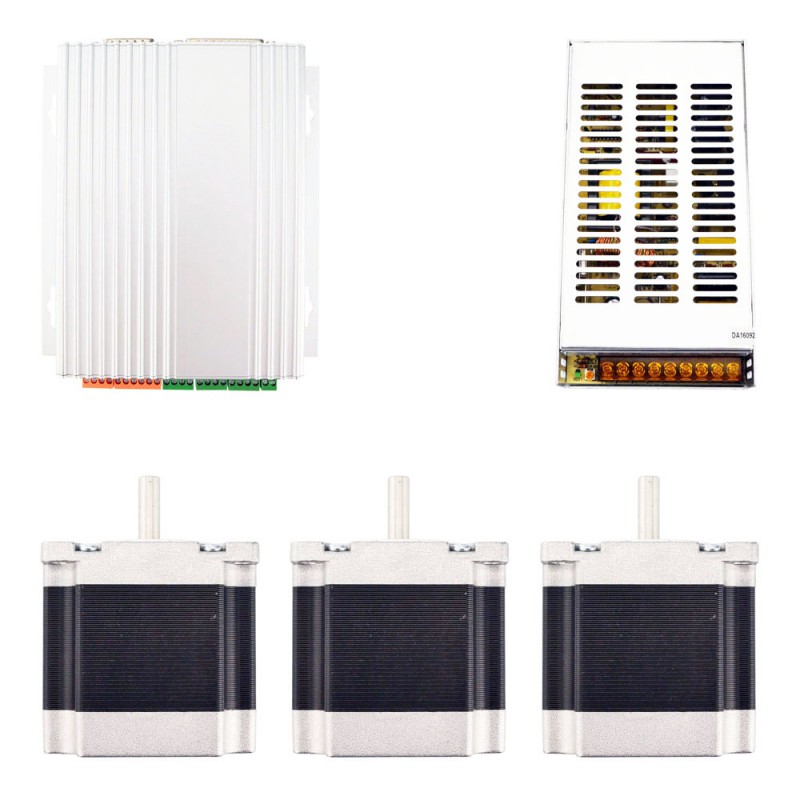

Kit CNC 3 axes unique (moteur pas à pas nema 23 (1,26Nm) + source de courant + contrôleur)

Cette trousse CNC comprend:

• 1 x Carte de contrôleur de moteur pas à pas CNC 3 axes TB6560 pour moteur pas à pas Nema 17, 23
• 3 x 1,26Nm (178,4oz.in) of Nema 23 Moteur Pas à Pas
• 1 x 201W 24V 8,3A 115/230V Alimentation à Découpage
• 1 x DB25 Câble parallèle & CD manuel

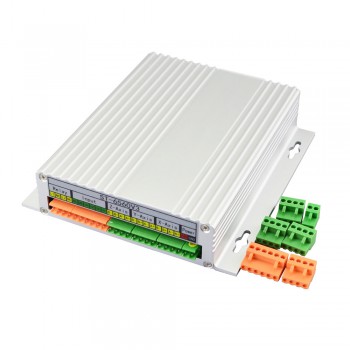

3 Axis TB6560 CNC Carte de conducteur

• • Puce Toshiba TB6560AHQ - Haute puissance, courant maximum 3,5A
  • Résolution 1, 1/2, 1/8, 1/16 micropas sortie
  • Tension de fonctionnement CC12-CC30V, Tension nominale 24V
  • Courant réglable avec 100 %, 75 %, 50 %, 20 % du courant total par interrupteur intégré0
  • Fonction demi-courant en l'absence de signal pour empêcher le chauffage du moteur.
  • Construit avec un relais 227V 10A.
  • Circuit de contrôle manuel inclus.
  • Sécurité contre les surcharges, les surintensités et les surchauffes.
  • Protégez l'ordinateur en utilisant une alimentation d'isolement (1000 V CC) et un coupleur optoélectronique.
  • Prend en charge la plupart des logiciels parallèles MACH3, KCAM4, EMC2, etc.
  • Fixé dans un boîtier en aluminium, meilleure fonction de refroidissement que le ventilateur et protection plus sûre du circuit de carte.

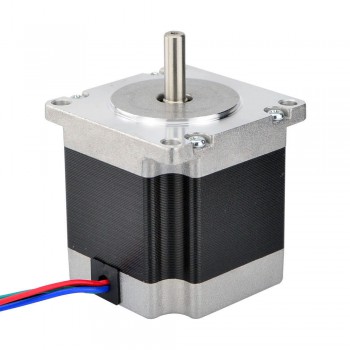

Moteur Pas à Pas

• Numéro du modèle: 23HS22-2804S
• Type de moteur: Bipolaires
• Angle par pas: 1,8 deg
• Couple de maintien: 1,26Nm(178,4oz.in)
• Courant/phase: 2,8A
• Tension nominale: 2,5V
• Résistance de Phase: 0,9ohms
• Inductance de Phase: 2,5mH ± 20%(1KHz)
• Dimension de la bride: 57 x 57mm
• Longueur du moteur: 56mm
• Diamètre de l'arbre: Φ6,35mm
• Longueur d'arbre: 21mm
• Nombre de câble: 4
• Longueur de câble: 500mm
• Poids: 700g

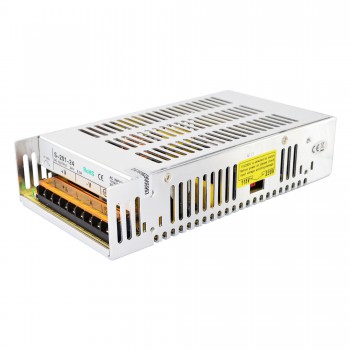

Alimentation à Découpage

• 24V CC 8,3A Sortie
• CA Tension d'entrée range: 93~132V/176~264VCA
• 115V/230V CA sélectionné par commutateur
• Haute efficacité à faible coût
• Convection de refroidissement à l'air libre
• Ondulation de sortie faible et yawp
• Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
• 215*115*50mm (L*W*H)

Ressources

• Manuel du driver: ST-6560V3.pdf
• Fiche technique du moteur: 23HS22-2804S.pdf
• Manuel Alimentation Électrique: S-201-24.pdf
