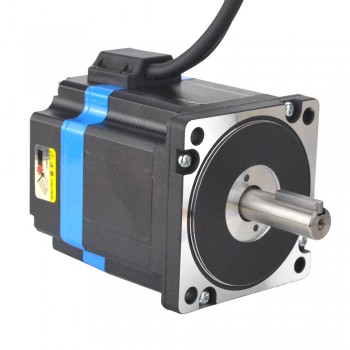

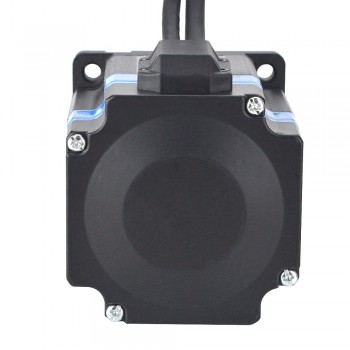

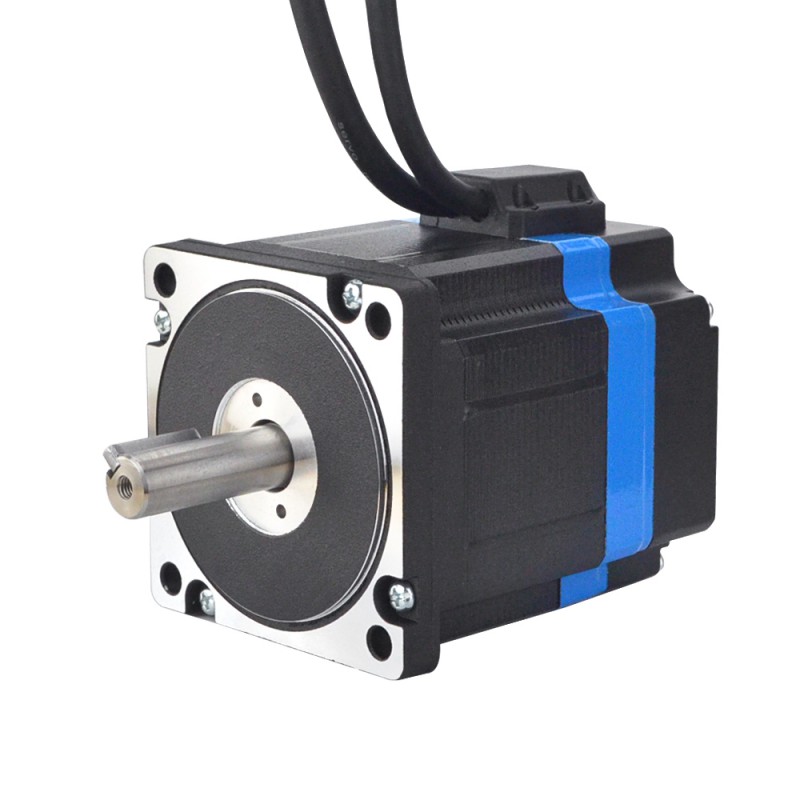

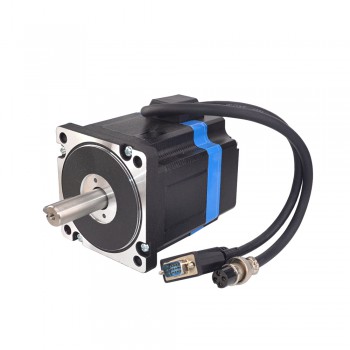

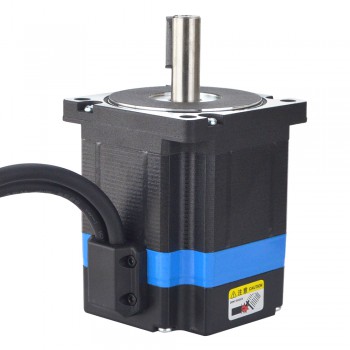

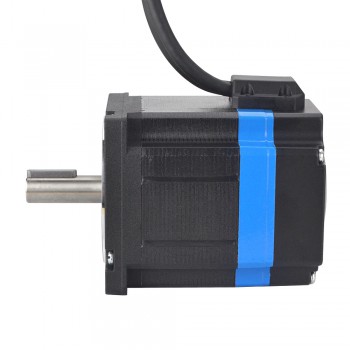

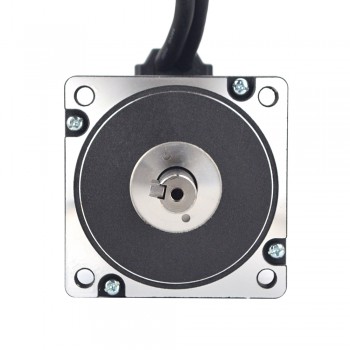

Moteur pas à pas bipolaire en boucle fermée Nema 34 34HS31-6004D-E1000 1,8degrés 4,6Nm 6A avec encodeur 1000CPR
Moteur pas à pas bipolaire en boucle fermée Nema 34 34HS31-6004D-E1000 1,8degrés 4,6Nm 6A avec encodeur 1000CPR
Spécification du moteur
- Numéro de pièce du fabricant: 34HS31-6004D-E1000
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Dimension de la bride: 86 x 86 mm
- Couple de maintien: 4,6 N,m(651,54 oz.in)
- Courant/phase: 6 A
- Diamètre de l'arbre: Φ14 mm
- Longueur d'arbre: 40 mm
- Longueur de Key Way: 25 mm
- Résistance phase: 0,3 ohm
- Inductance de Phase: 2,3 mH ± 20%(1KHz)
- Nombre de câble: 4
- Longueur de câble: 300 mm
Spécification de l'encodeur
- Tension de conduite: 5V
- Courant de sortie: 55mA
- Resolution : 1000cpr
- Signal de sortie: 2 canaux
- Diamètre d'alésage: Φ8mm
- Fréquence de sortie: ≤1MHz
- Vitesse de course: ≤5000 tr/min
- Protection IP: IP20
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Blanc
|
Vert
|
Bleu
|
Noir
|
Ressources
- Fiche complète: 34HS31-6004D-E1000.pdf
- Courbe de couple: 34HS31-6004D-E1000 Torque Curve.pdf
- 34HS31-6004D-E1000.STEP
| Spécification du moteur | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 460 |
| Couple de maintien (oz.in) | 651,54 |
| Inductance de Phase(mH) | 2,3 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | Nema 34 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,3 |
| Courant Nominal (A) | 6 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 40 |
| Angle par pas(°) | 1,8 |
| Spécification de l'encodeur | |
| Classe de protection | IP20 |
| Courant de sortie(mA) | 55 |
| Fréquence de sortie(MHz) | ≤1MHz |
| Tension nominale(V) | 5 |
| Résolution(CPR) | 1000 |
| Vitesse de fonctionnement (tr/min) | ≤5000 |
| Signal de sortie | 2 canaux |
