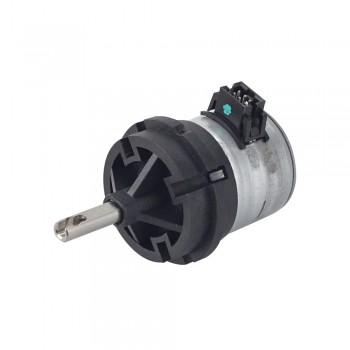

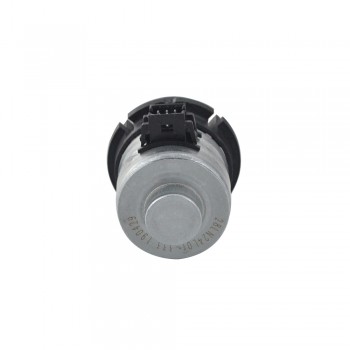

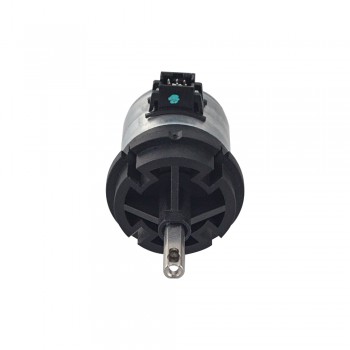

Moteur pas à pas linéaire aimant permanent captive 15 degrés 0,16A plomb 1mm distance de voyage 12mm Φ28x21mm
Moteur pas à pas linéaire aimant permanent captive 15 degrés 0,16A plomb 1mm distance de voyage 12mm Φ28x21mm
Spécification électrique
- Numéro de pièce du fabricant: 28LN24L01-333
- Type de moteur: Moteur pas à pas à aimant permanent linéaire captiver
- Nombre de phases: 2
- Angle par pas: 15 degrés
- Courant/phase: 0,16 A
- Poussée: 65 N(100 Hz)
- Résistance phase: 150 ± 7% ohms(20 ℃)
- Inductance de Phase: 85 mH ± 20%
- Protection IP: IP40
- Durée de vie: 1500000 cycles
Spécification physique
- Dimension de la bride: Φ28 mm
- Longueur du moteur: 21 mm
- Distance de voyage: 12 mm（0,472"）
- Diamètre de la vis-mère: Φ3,5 mm（0,138"）
- Résolution/lap: 1 mm（0,039"）
- Résolution/pas: 0,0417 mm(0,00164")
- Nombre de câble: 4
- Poids: 75,6 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
3
|
1
|
4
|
6
|
Ressources
- Fiche complète: 28LN24L01-333.pdf
| Spécification électrique | |
|---|---|
| Inductance de Phase(mH) | 85 |
| Résistance de Phase(ohm) | 150 |
| Courant Nominal (A) | 0,16 |
| Angle par pas(°) | 15 |
| Type de moteur | Captive |
| Nombre de phases | 2 |
| Spécification physique | |
| Longueur du moteur(mm) | 21 |
| Taille du cadre(mm) | Φ28 |
| Diamètre de la vis mère(mm) | Φ3,5 |
| Nombre de câble | 4 |
| Résolution/pas (mm) | 0,0417 |
| Distance de voyage (mm) | 12 |
