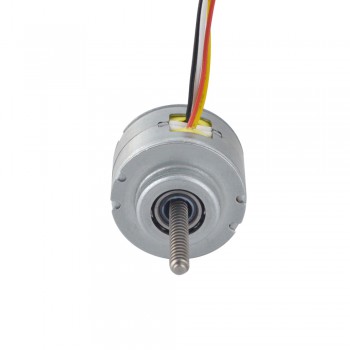

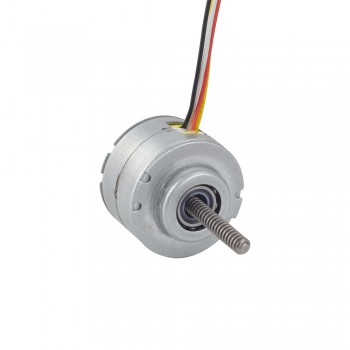

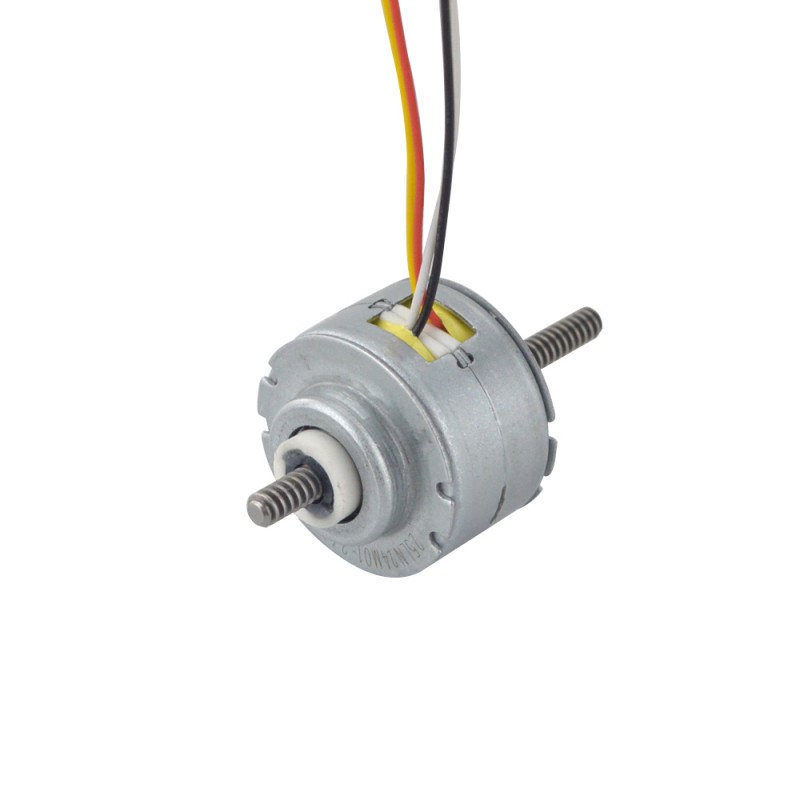

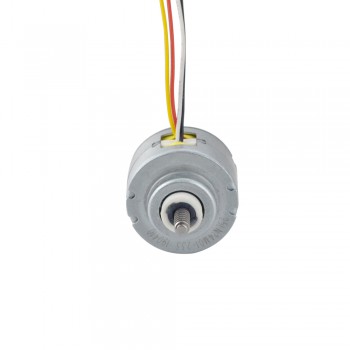

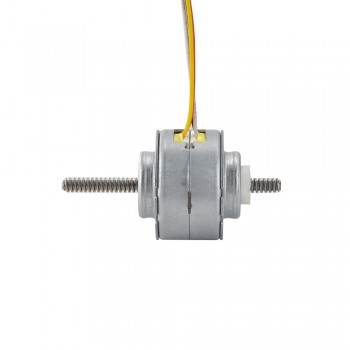

Moteur pas à pas linéaire aimant permanent non-captive 15 degrés 0,23A plomb 1mm distance de voyage 50mm Φ25x15,6mm

Name: Moteur pas à pas linéaire aimant permanent non-captive 15 degrés 0,23A plomb 1mm distance de voyage 50mm Φ25x15,6mm
Brand: Steppermotor
SKU: 25LN24M01-233

NO.:25LN24M01-233
Poster un avis

Achat immédiat:€22,61

Quantité: - +

Plus vous achetez, Plus vous économisez:

5 - 9	10 - 49	50 - 99	100 - Max
€21,49	€21,03	€20,35	€19,67

Ajouter au panier

Ajouter à ma liste d'envies

Description Spécification Options personnalisées Commentaires(0)

Moteur pas à pas linéaire aimant permanent non-captive 15 degrés 0,23A plomb 1mm distance de voyage 50mm Φ25x15,6mm

Spécification électrique

Numéro de pièce du fabricant: 25LN24M01-233
Type de moteur: Moteur pas à pas à aimant permanent linéaire non captive
Nombre de phases: 2
Angle par pas: 15 degrés
Courant/phase: 0,23 A
Poussée: 25 N(200 Hz)
Résistance phase: 53 ± 7% ohms(20 ℃)
Inductance de Phase: 23,5 mH ± 20%
Protection IP: IP34
Durée de vie: 1500000 cycles

Spécification physique

Dimension de la bride: Φ25 mm
Longueur du moteur: 15,6 mm
Longueur de la vis mère: 50 mm（1,969"）
Diamètre de la vis-mère: Φ3,5 mm（0,138"）
Résolution/lap: 1 mm（0,039"）
Résolution/pas: 0,0417 mm(0,00164")
Nombre de câble: 4
Longueur de câble: 70 mm
Poids: 37,6 g

Rapport

A+	A-	B+	B-
Jaune	Rouge	Rouge	Jaune

Ressources

Fiche complète: 25LN24M01-233.pdf

Précédent: Moteur pas à pas linéaire aimant permanent external 1,8 degrés 0,48A plomb 2,44mm distance de voyage 110mm Φ25x15,7mm
Suivant: Moteur pas à pas linéaire aimant permanent externa 7,5 degrés 0,143A plomb 1,22mm distance de voyage 174mm Φ25x14,5mm

Spécification électrique
Inductance de Phase(mH)	23,5
Résistance de Phase(ohm)	53
Courant Nominal (A)	0,23
Angle par pas(°)	15
Type de moteur	Non-Captive
Nombre de phases	2
Spécification physique
Longueur du moteur(mm)	15,6
Taille du cadre(mm)	Φ25
Longueur de la vis mère(mm)	50
Nombre de câble	4
Résolution/lap (mm)	1
Résolution/pas (mm)	0,0417
