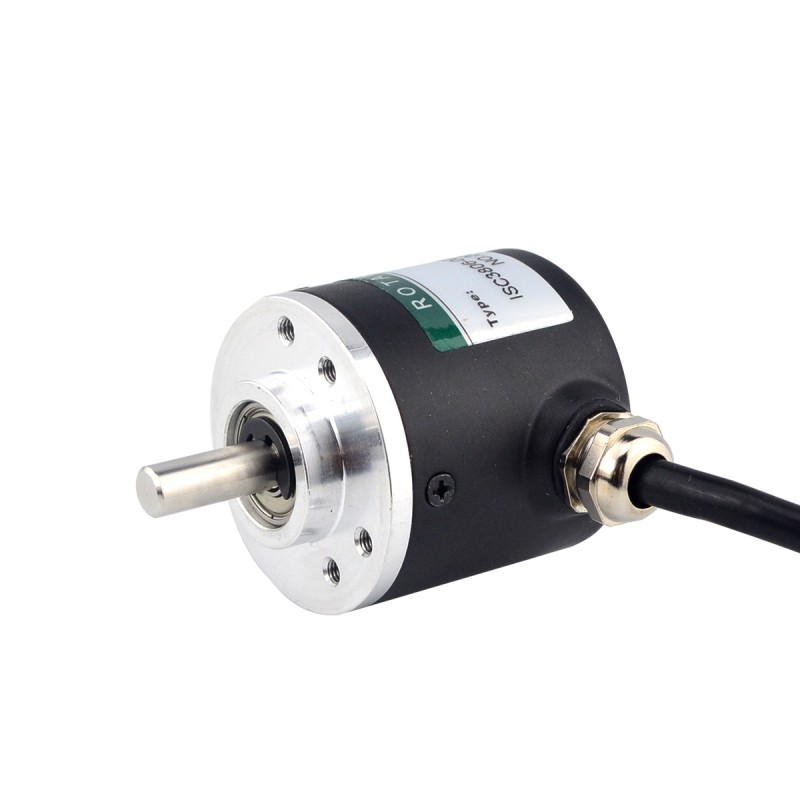

Encodeur rotatif incrémental de moteur pas à pas 100 CPR ABZ 3 canaux 6mm arbre plein ISC3806

Encodeur rotatif incrémental de moteur pas à pas 100 CPR ABZ 3 canaux 6mm arbre plein ISC3806

Spécification de l'encodeur

• Type de circuit de sortie: Pousser tirer (asymétrique)
• Contrôlé par: Interface d'encodeur
• Résolution: 100 CPR
• Signal de sortie: 3

Spécification électrique

• Tension d'alimentation minimale: 5 VCC
• Tension d'alimentation maximale: 24 VCC
• Courant de sortie: ≤60 mA
• Haute tension de sortie: ≥2,5 V
• Basse tension de sortie: ≤0,3 V
• Fréquence de sortie maximale: 100 KHZ

Spécification physique

• Diamètre de l'arbre: 6 mm
• Température de fonctionnement minimale: -25 ℃
• Température de fonctionnement maximale: 85 ℃
• Longueur de cable: 500 mm

Ressources

• ISC3806 Encoder Manual: ISC3806.pdf
