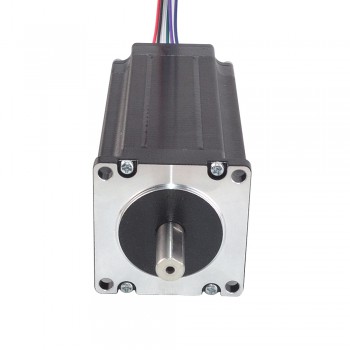

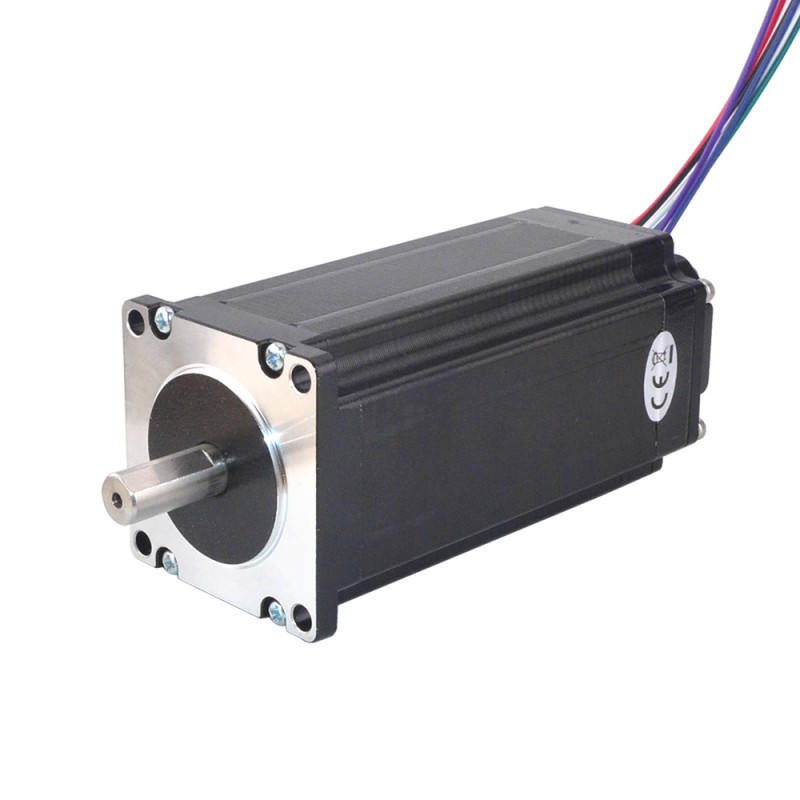

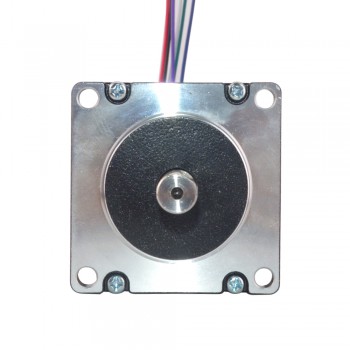

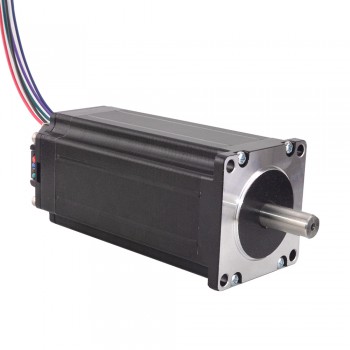

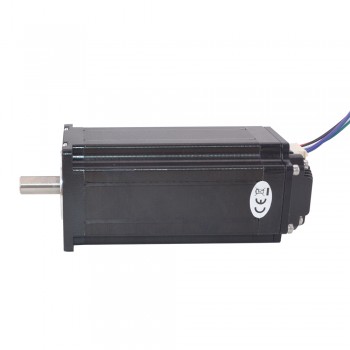

Moteurs pas à pas intégrés Nema 23 ISD08-30 1,8 degrés 300Ncm 4,2A avec driver 12-38VCC
Moteurs pas à pas intégrés Nema 23 ISD08-30 1,8 degrés 300Ncm 4,2A avec driver 12-38VCC
Spécifications électriques:
- Numéro de pièce du fabricant: ISD08-30
- Angle par pas: 1,8 degrés
- Couple de maintien: 300 Ncm(425oz.in)
- Courant/phase: 4,2 A
- Résistance phase: 0,9 ohms
- Inductance de Phase: 3,8 mH ± 20%(1KHz)
Spécifications physiques:
- Dimension de la bride: 57 x 57 mm
- Longueur du moteur: 133 mm
- Diamètre de l'arbre: Φ10 mm
- Longueur d'arbre: 24 mm
- Poids: 1850 g

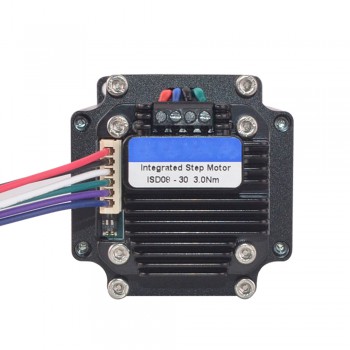

Spécifications du driver:
- Courant de crête de sortie: 3 - 8 A
- Tension d'entrée: 12 - 38 VCC
- Contrôle de vitesse par potentiomètre externe 0,75 - 1250 tr/min
- Résistance d'isolement: Plus de 100 MΩ
- Résistance diélectrique: 500VCA pendant 1MIN.

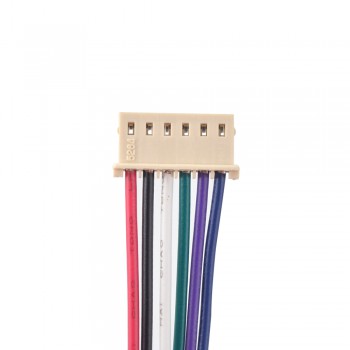

Rapport
|
V+
|
GND
|
VCC
|
DIR
|
STP
|
ENA
|
|
Rouge
|
Noir
|
Blanc
|
Vert
|
Violet
|
Bleu
|
Ressources
- Fiche complète: ISD08-30.pdf
- ISD08-30.STP
| Integrate Stepper Servo Motor Specification | |
|---|---|
| Tension d'entrée (V) | 12 - 38 |
| Spécification électrique | |
| Couple de maintien (Ncm) | 300 |
| Couple de maintien (oz.in) | 425 |
| Inductance de Phase(mH) | 3,8 |
| Résistance de Phase(ohm) | 0,9 |
| Angle par pas(°) | 1,8 |
| Courant Nominal (A) | 4,2 |
| Spécification du pilote pas à pas | |
| Courant de sortie(A) | 3 - 8 |
| Spécification physique | |
| Longueur du moteur(mm) | 133 |
| Taille du cadre(mm) | 57 x 57 |
| Diamètre de l'arbre(mm) | 10 |
| Longueur d'arbre(mm) | 24 |
