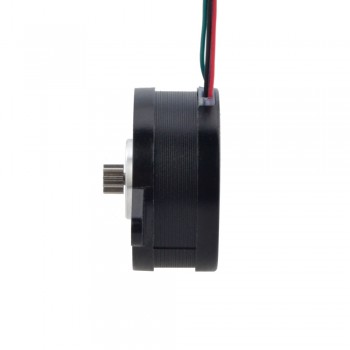

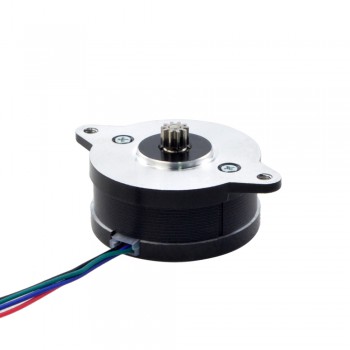

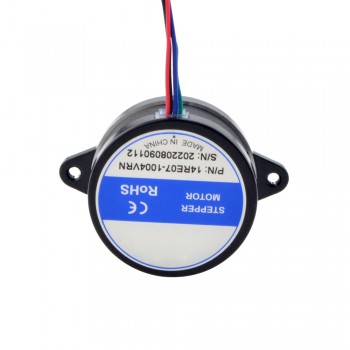

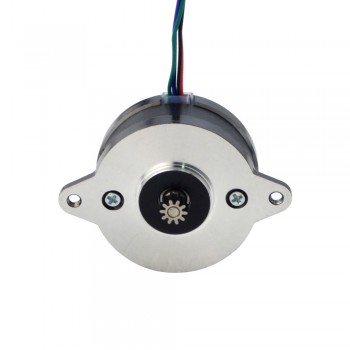

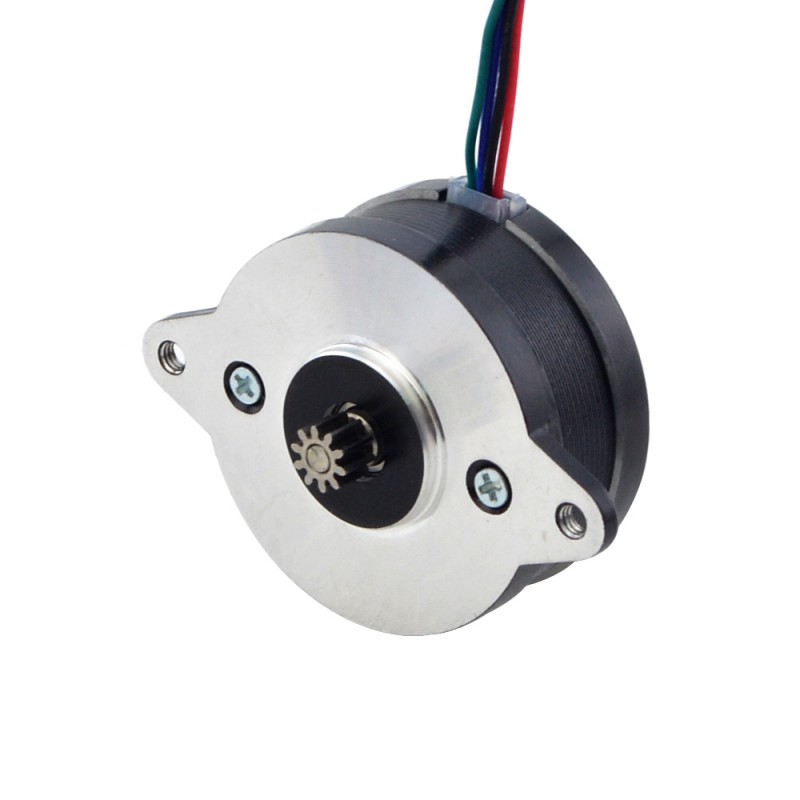

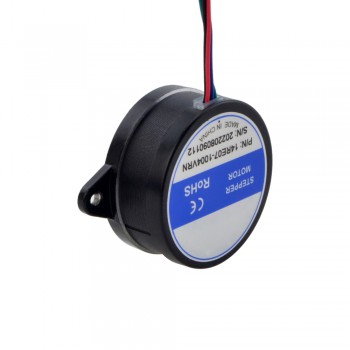

Moteur pas à pas rond Nema 14 série E bipolaire 14RE07-1004VRN 0,9 degrés 8Ncm 1,0A 4 fils
Moteur pas à pas rond Nema 14 série E bipolaire 14RE07-1004VRN 0,9 degrés 8Ncm 1,0A 4 fils
Spécification électrique
Numéro de pièce du fabricant: 14RE07-1004VRN
Type de moteur: Bipolaire pas à pas
Angle par pas: 0,9 degrés
Couple de maintien: 8Ncm (11,33oz.in)
Courant/phase: 1,0A
Résistance phase: 3,9ohms
Inductance de Phase: 2,5mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: Φ36mm
Longueur du moteur: 17mm
Diamètre de l'arbre: Φ2,5mm
Longueur d'arbre: 6mm
Nombre de câble: 4
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Vert | Noir | Bleu |
Ressources
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 8 |
| Couple de maintien (oz.in) | 11,33 |
| Inductance de Phase(mH) | 2,5 |
| Résistance de Phase(ohm) | 3,9 |
| Courant Nominal (A) | 1.0 |
| Angle de pas (degrés) | 0,9 |
| Spécification physique | |
| Longueur du moteur(mm) | 17 |
| Taille du cadre(mm) | Nema 14 (Φ36,5) |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 2,5 |
| Longueur d'arbre(mm) | 6 |
| Arbre simple/double arbre | Arbre unique |
| Type d'arbre de sortie | O |
