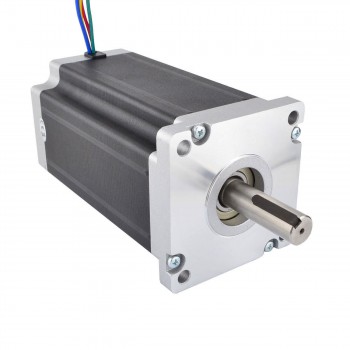

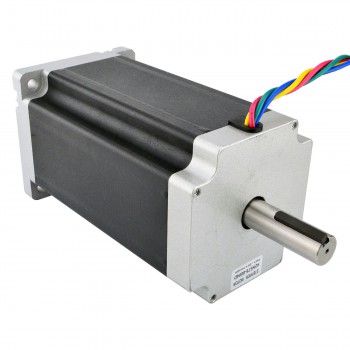

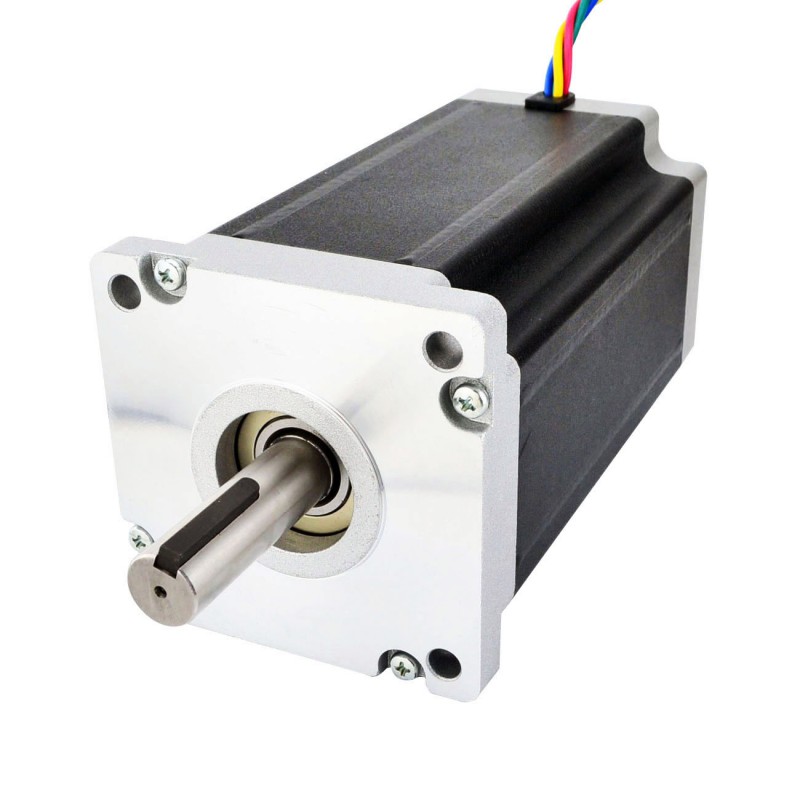

Moteur pas à pas à double arbre nema 42 (30Nm 42HS79-8004D 8A 5,36V 1,8 degré 4 fils)
C'est le plus gros moteur pas à pas à commande numérique que nous ayons, avec la taille 110x110x201mm.

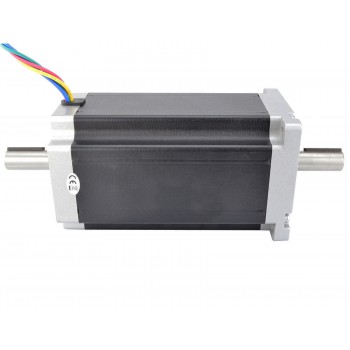

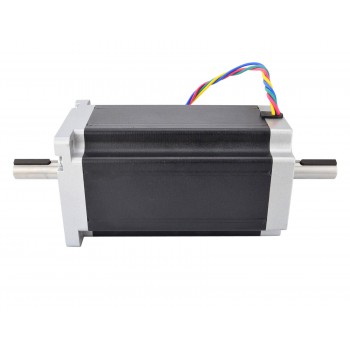

Il a 4 fils, chaque phase tire 8A, permettant un couple énorme jusqu'à 30 Nm (4248 onces). Un arbre arrière peut monter un encodeur, un volant ou un équivalent.
Spécification électrique
- Numéro du modèle: 42HS79-8004D
- Angle par pas: 1,8 deg
- Couple de maintien: 30Nm(4248oz.in)
- Courant/phase: 8,0A
- Tension nominale: 5,36V
- Résistance phase: 0,67ohms
- Inductance de Phase: 11mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 110 x 110mm
- Longueur du moteur: 201mm
- Diamètre de l'arbre: Φ19mm
- Longueur d'arbre: 55,37mm
- Longueur de Key Way: 35mm
- Nombre de câble: 4
- Longueur de câble: 310mm
- Poids: 12,5kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 42HS79-8004D.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 3000 |
| Couple de maintien (oz.in) | 4248 |
| Inductance de Phase(mH) | 11 |
| Résistance de Phase(ohm) | 0.67 |
| Courant Nominal (A) | 8 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 201 |
| Taille du cadre(mm) | 110x110 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | Key-Way |
| Diamètre de l'arbre(mm) | 19 |
| Longueur d'arbre(mm) | 55.37 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 12000 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
