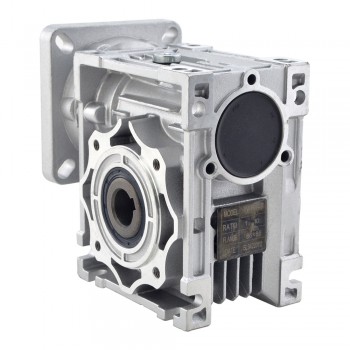

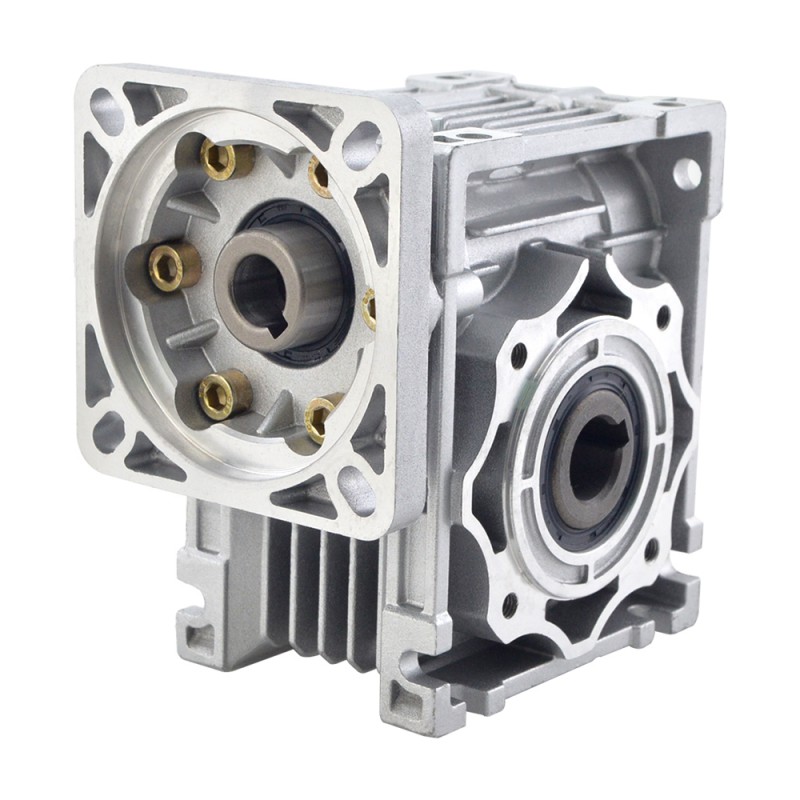

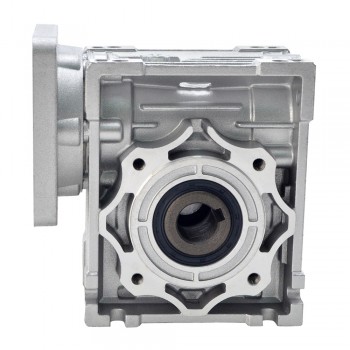

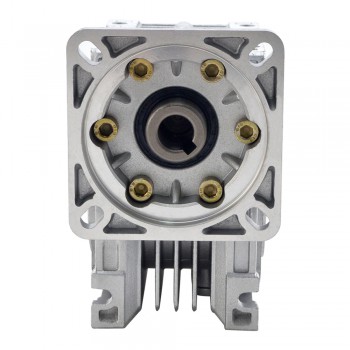

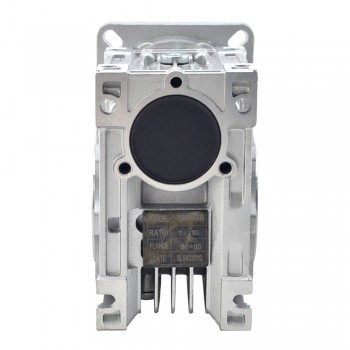

Réducteur à vis sans fin Nema 34 5:1 NMRV40-G5-D14 pour moteur pas à pas Nema 34

Réducteur à vis sans fin Nema 34 5:1 NMRV40-G5-D14 pour moteur pas à pas Nema 34

Cette boîte de vitesses à vis sans fin est conçue pour les moteurs pas à pas Nema 34 ou tout autre moteur de taille 86 mm x 86 mm, l'arbre de sortie est décalé de 90 ° par rapport à l'arbre d'entraînement. L'avantage de cette boîte de vitesses est l'efficacité et l'auto-verrouillage. Outre les gros boîtiers, aucune structure d'espace de la boîte signifie un lubrifiant sans entretien et hermétiquement fermé qui empêche le lubrifiant de se perdre, de se détériorer et de s'échanger facilement.

Spécifications de la boîte de vitesses

Numéro de pièce du fabricant: NMRV40-G5-D14

Type de boîte à engrenages: Réducteurs à vis sans fin

Rapport de réduction: 5:1

Efficacité: 87%

Contrecoup: <=1°

Couple maximum admissible en sortie: 40Nm(354,03lb-in)

Sortie Charge radiale maximale: 1,18kN

Type de sortie: alésage creux

Diamètre d'alésage de sortie: Φ18mm

Type d'arbre d'entrée: Key way

Diamètre de l'arbre d'entrée: Φ14mm

Longueur maximale de l'arbre d'entrée: 35mm

Veuillez noter:

L'arbre de sortie est disponible, veuillez contacter notre support technique pour vos besoins.

Les rapports de démultiplication disponibles pour ce réducteur sont les suivants: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1 and 40:1.

En raison de leur contrecoup relativement élevé (1°), les réducteurs à vis sans fin ne conviennent pas aux applications de positionnement.

Ressources

• Fiche technique sur les réducteurs:NMRV030-40-50.pdf
• NMRV40.step
