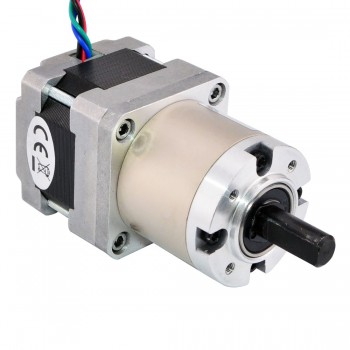

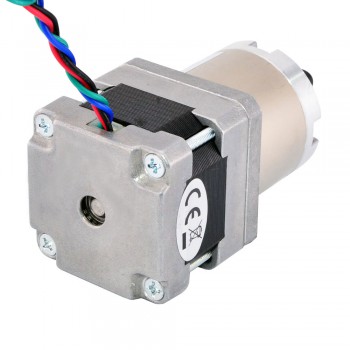

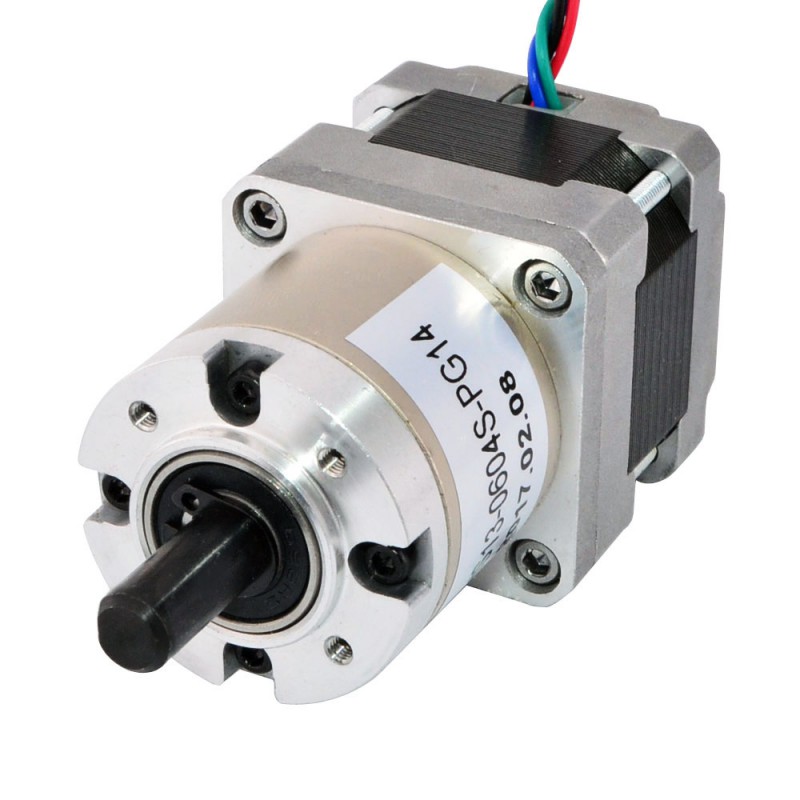

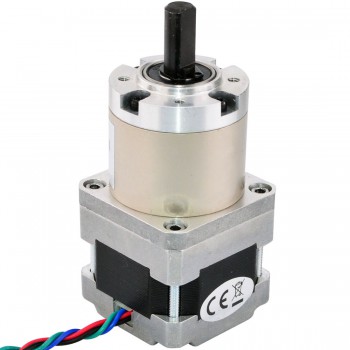

Moteur pas à pas nema 16 L=33mm 16HS13-0604S-PG14 avec 14:1 réducteurs planétaires
Ce moteur pas à pas Nema 16 avec un corps de 33 mm et un courant nominal de 0,6 A intégrait un réducteur planétaire à un rapport de démultiplication de 13,73:1. C'est une bonne solution pour les applications avec un espace limité mais nécessitant une vitesse faible et / ou un couple élevé.
Spécification électrique
- Numéro du modèle: 16HS13-0604S-PG14
- Type de moteur: Bipolaires
- Angle par pas: 0,131 deg
- Couple de maintien sans boîte de vitesses: 22Ncm(31,15oz.in)
- Courant/phase: 0,6A
- Résistance phase: 15ohms
- Tension nominale: 9V
- Inductance de Phase: 16mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 13,73: 1
- Efficacité: 81%
- Contrecoup: <=1 deg
- Couple maximal autorisé: 3Nm(425oz.in)
- Moment admissible couple: 5Nm(708oz.in)
- Charge axiale maximale de l'arbre: 50N
- Charge radiale maximale de l'arbre: 100N
Spécifications physiques
- Dimension de la bride: 39 x 39mm
- Longueur de motor: 34mm
- Longueur de la boîte de vitesses: 35mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 20mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 390g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 16HS13-0604S-PG14.pdf
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 1 |
| Efficacité | 81% |
| Rapport de vitesse | 13.73:1 |
| Longueur de la boîte de vitesses(mm) | 35 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 300 |
| Couple maximal admissible(oz.in) | 424.8 |
| Moment de couple admissible(Ncm) | 708.1 |
| Charge axiale maximale de l'arbre(N) | 50 |
| Charge radiale maximale de l'arbre(N) | 100 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 16 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 16 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 15 |
| Courant Nominal (A) | 0.6 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 20 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 22 |
| Couple de maintien sans boîte de vitesses(oz.in) | 31.2 |
| Longueur du moteur(mm) | 34 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Spécification physique | |
| Poids(g) | 500 |
