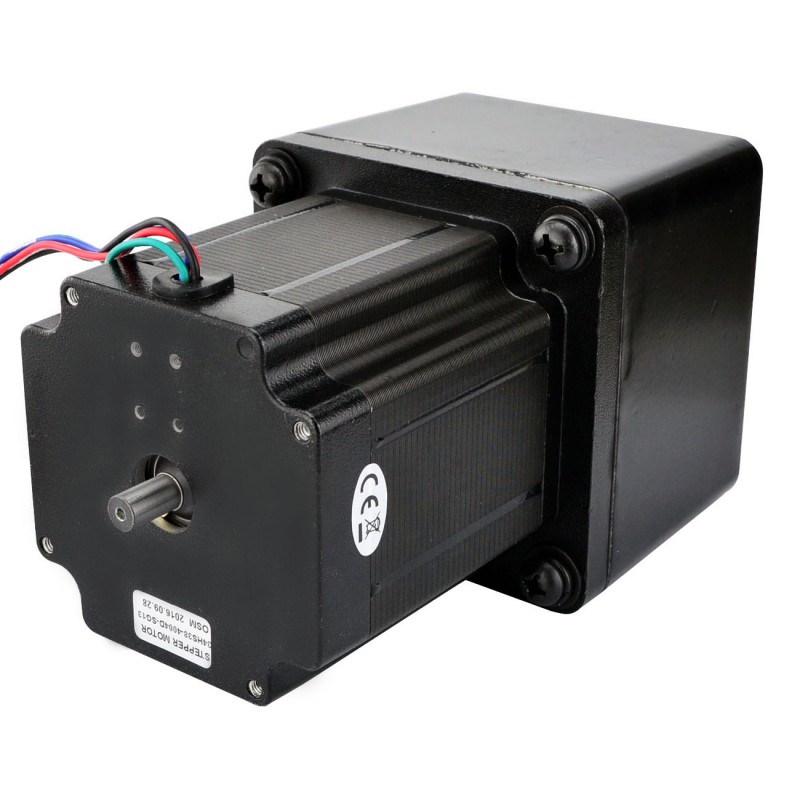

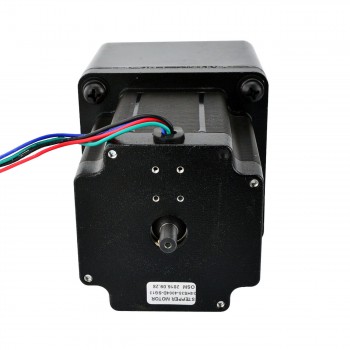

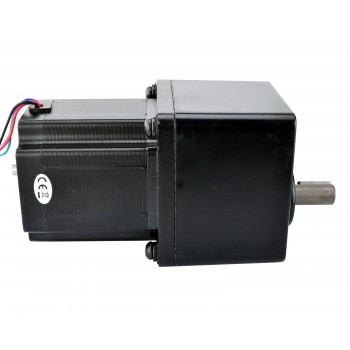

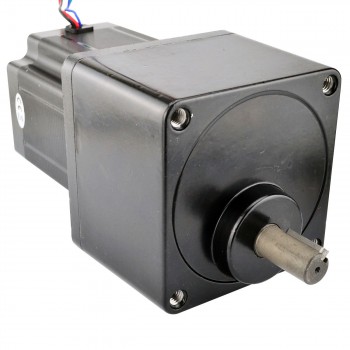

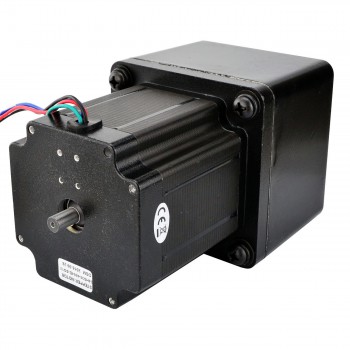

Moteur pas à pas nema 34 L=97mm 34HS38-4004D-SG13 avec arbre arrière et 13:1 réducteur à arbre parallèle
Ce moteur pas à pas Nema 34 avec un corps de 97 mm et un courant nominal de 4,0 A, une boîte de réducteur à arbre parallèle intégrée de 104 mm avec un rapport de démultiplication de 13: 1. C'est une bonne solution pour les applications qui disposent d'un espace limité mais qui nécessitent une faible vitesse et/ou un couple élevé.
Spécification électrique
- Numéro du modèle: 34HS38-4004D-SG13
- Type de moteur: Bipolaires
- Angle par pas: 0,14 deg
- Couple de maintien sans boîte de vitesses: 4,5Nm(637,25oz.in)
- Couple évalué: 40Nm
- Courant/phase: 4,0A
- Résistance de Phase: 0,6ohms
- Tension nominale: 2,4V
- Inductance de Phase: 4,5mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: Spur
- Rapport de réduction: 13
- Efficacité: 70%
- Contrecoup: <=3 deg
- Couple maximal autorisé: 40Nm
Spécifications physiques
- Dimension de la bride: 104 x 104mm
- Longueur de motor: 97mm
- Longueur de la boîte de vitesses: 72mm
- Diamètre de l'arbre: Φ15mm
- Longueur d'arbre: 43mm
- Longueur de Key Way: 25mm
- Largeur de Key Way: 5mm
- Diamètre de arbre arrière: 8mm
- Longueur de l'arbre arrière: 13mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 5,6kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 34HS38-4004D-SG13.pdf
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 3 |
| Efficacité | 90% |
| Rapport de vitesse | 13:1 |
| Longueur de la boîte de vitesses(mm) | 72 |
| Type de boîte de vitesses | Arbre Parallèle |
| Couple maximal admissible(Ncm) | 4000 |
| Couple maximal admissible(oz.in) | 5664.5 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 4.5 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 34 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0.6 |
| Courant Nominal (A) | 4 |
| Diamètre de l'arbre(mm) | 15 |
| Longueur d'arbre(mm) | 43 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 450 |
| Couple de maintien sans boîte de vitesses(oz.in) | 637.3 |
| Longueur du moteur(mm) | 97 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | Key-Way |
| Spécification physique | |
| Poids(g) | 5000 |
