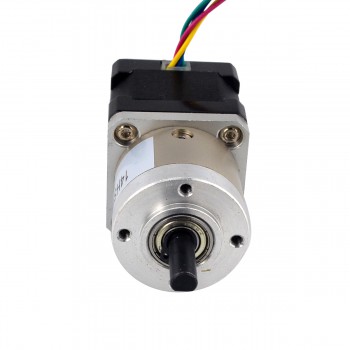

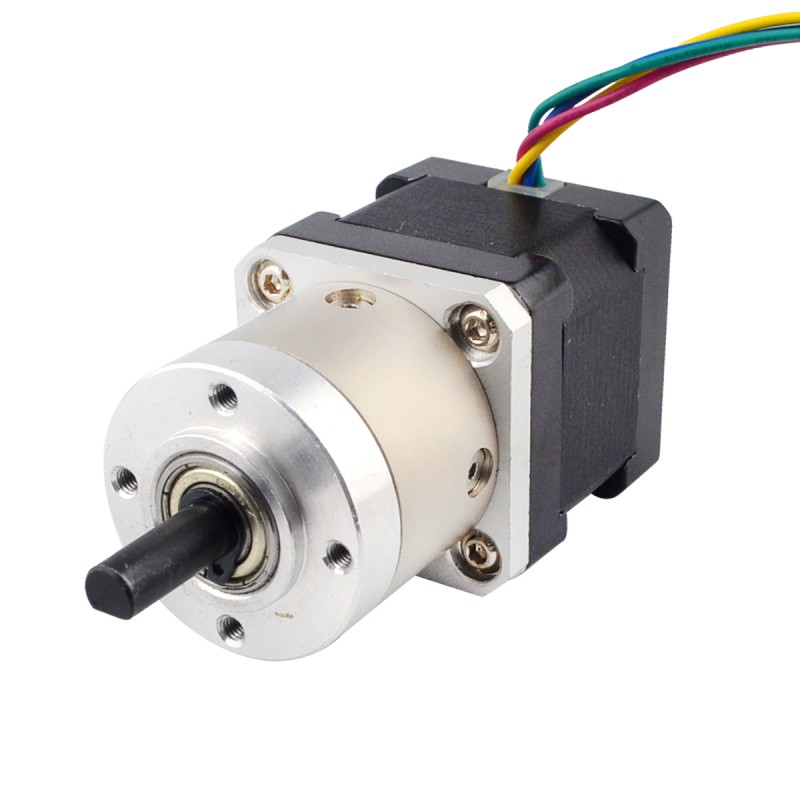

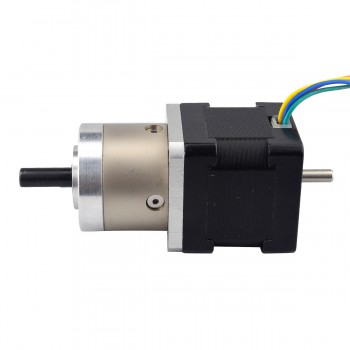

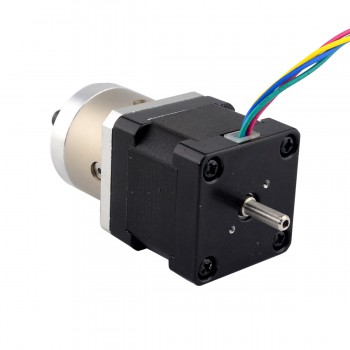

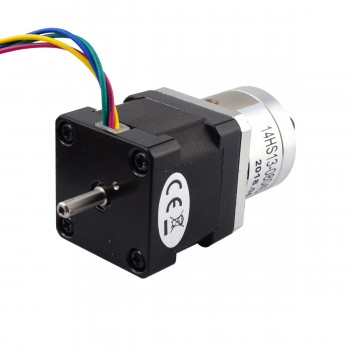

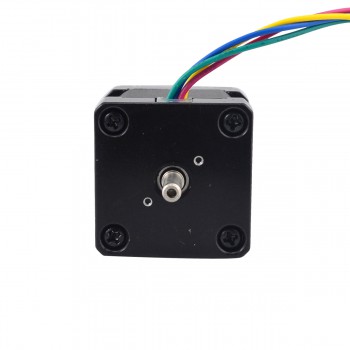

Motoréducteur pas à pas bipolaire Nema 14 L=34mm 1,8 degrés 14Ncm 1A 3,20V avec 5:1 réducteur D-Cut

Motoréducteur pas à pas bipolaire Nema 14 L=34mm 1,8 degrés 14Ncm 1A 3,20V avec 5:1 réducteur D-Cut

Ce moteur pas à pas Nema 14 a une taille de 38 mm, un courant nominal de 0,8 A et intègre un réducteur planétaire avec un rapport de 5,18:1. Il s'agit d'une solution idéale pour les applications où l'espace est limité mais où une faible vitesse et/ou un couple élevé sont requis.

Spécification électrique

• Numéro de pièce du fabricant: 14HS13-0804D-PG5
• Type de moteur: Bipolaire pas à pas
• Angle par pas: 1,8 degrés
• Couple de maintien: 14Ncm(19,88oz.in)
• Courant/phase: 1A
• Tension: 3,20V
• Résistance phase: 3,2ohms
• Inductance de Phase: 4,5mH ± 20%(1KHz)

Spécifications de la boîte de vitesses

• Type de boîte à engrenages:Planetary
• Rapport de réduction:5,18:1
• Efficacité:90%
• Contrecoup: <=1degrés
• Couple maximum autorisé:2N,m(283oz.in)
• Couple admissible au moment:4N,m(566oz.in)
• Charge axiale maximale de l'arbre:50N
• Charge radiale maximale de l'arbre:100N

Spécification physique

• Dimension de la bride:35x35mm
• Longueur du moteur: 34mm
• Longueur de la boîte de vitesses:28mm
• Diamètre de l'arbre avant: Φ6mm
• Longueur de l'arbre avant: 18mm
• Longueur de D-cut sur le devant: 12mm
• Diamètre de l'arbre arrière: Φ4mm
• Longueur de l'arbre arrière:12mm
• Nombre de câble: 4
• Longueur de câble: 500mm
• Poids: 400g

Rapport

Ressources

• Fiche technique complète: 14HS13-0804D-PG5.pdf
