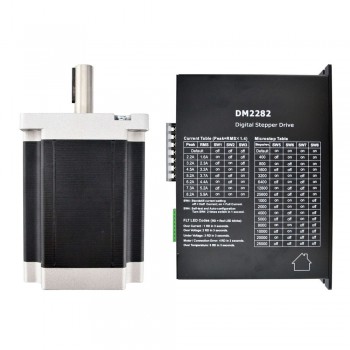

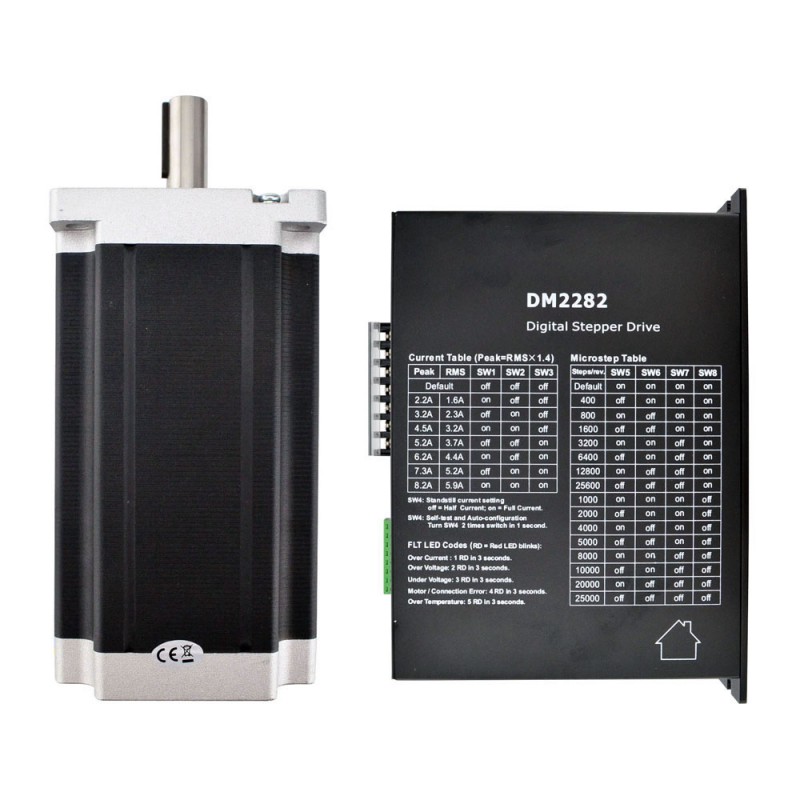

Kit moteur pas à pas 1 axe 1-DM2282-42HS79 (Moteur pas à pas nema 42 30,0Nm + Driver)

Cette trousse CNC comprend:

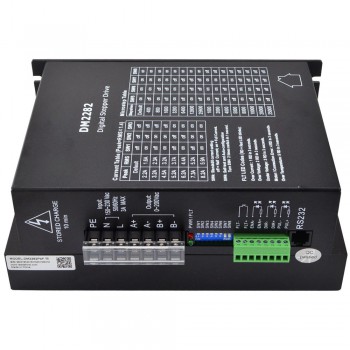

• 1 x Driver moteur pas à pas numérique 80-220 VCA 0,5-8,2A Leadshine DM2282

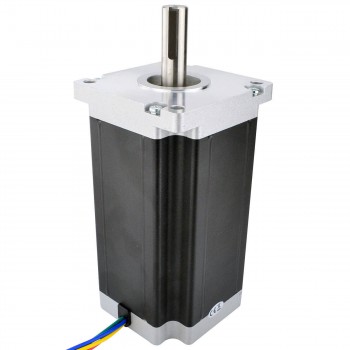

• 1 x Moteur pas à pas bipolaire Nema 42 30Nm (4248oz.in) 8A 110x201mm 4 Fils

Spécification du moteur

• Numéro du modèle: 42HS79-8004S
• Type de moteur: Bipolaires
• Angle par pas: 1,8 deg
• Couple de maintien: 30Nm(4248oz.in)
• Courant/phase: 8A
• Tension nominale: 5,36V
• Résistance de Phase: 0,67ohms
• Inductance de Phase: 11mH ± 20%(1KHz)
• Dimension de la bride: 110 x 110mm
• Longueur du moteur: 201mm
• Diamètre de l'arbre: Φ19mm
• Longueur d'arbre: 55,37mm
• Key-way Longueur: 35mm
• Nombre de câble: 4
• Longueur de câble: 300mm
• Poids: 1,2kg

Rapport

Spécification du pilote

• Le multi-pas permet une entrée de pas à faible résolution pour produire une sortie de micropas plus élevée, offrant ainsi des mouvements de moteur plus fluides
• La technologie d'auto-identification du moteur et de configuration automatique des paramètres offre des réponses optimales avec différents moteurs
• L'anti-résonance fournit un couple optimal et réduit l'instabilité de milieu de gamme
• Résolutions micropas programmables, du pas complet à 102 400, Il peut également être réglé via des commutateurs DIP.
• Démarrage progressif sans "saut" lors de la mise sous tension
• Tension d'alimentation jusqu'à +220 VCA
• Courant de sortie programmable, de 0,5A à 8,2A, Il peut également être réglé via des commutateurs DIP.
• Fréquence maximale: 200KHz
• Entrée compatible TTL et isolée optiquement
• Réduction automatique du courant de ralenti (le taux de réduction peut être configuré par logiciel)
• Convient pour les moteurs 2 et 4 phases
• Prise en charge des modes PUL/DIR et CW/CCW
• Protections contre les surtensions, les sous-tensions, les surintensités et les erreurs de phase

Ressources

• Fiche technique du moteur: 42HS79-8004S.pdf
