Moteur pas à pas Nema 17 bipolaire 17HS15-1504S-X1 1,8degrésree 45Ncm pour bricolage CNC/imprimante/extrudeuse 3D
Moteur pas à pas Nema 17 bipolaire 17HS15-1504S-X1 1,8degrésree 45Ncm pour bricolage CNC/imprimante/extrudeuse 3D

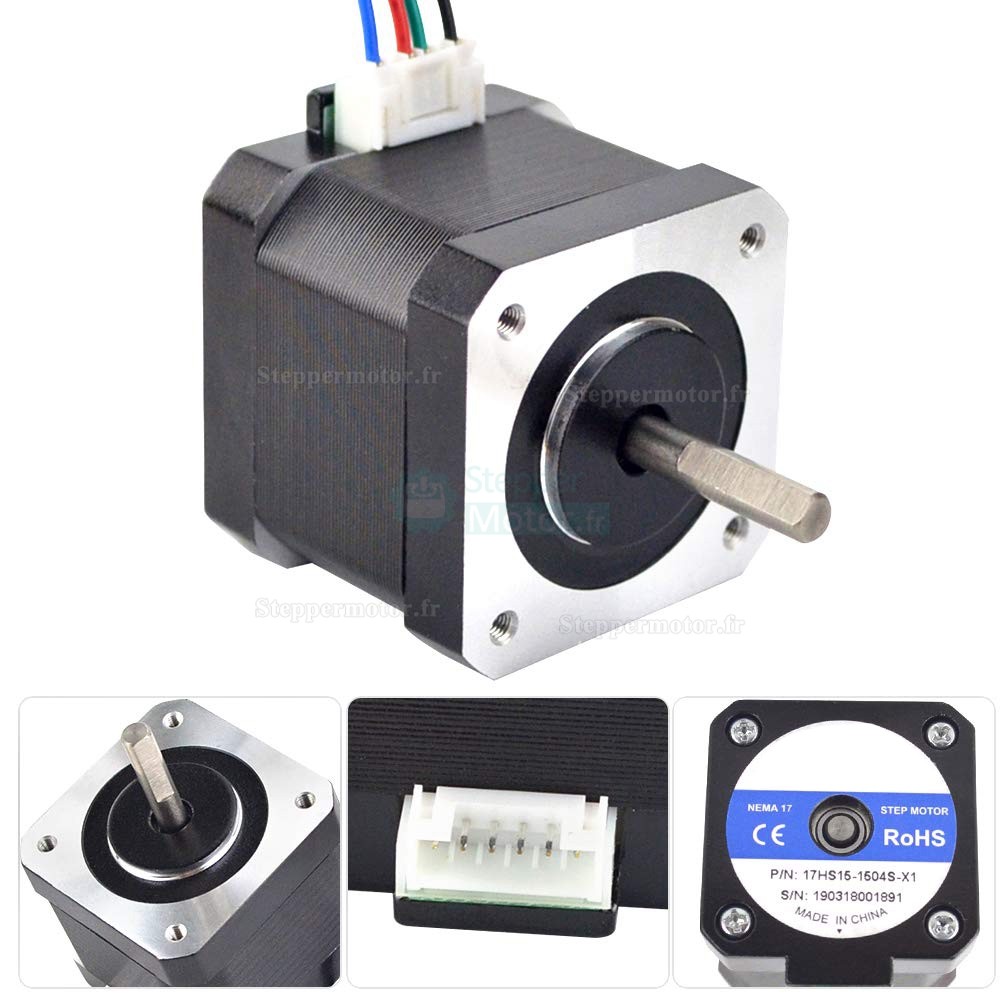

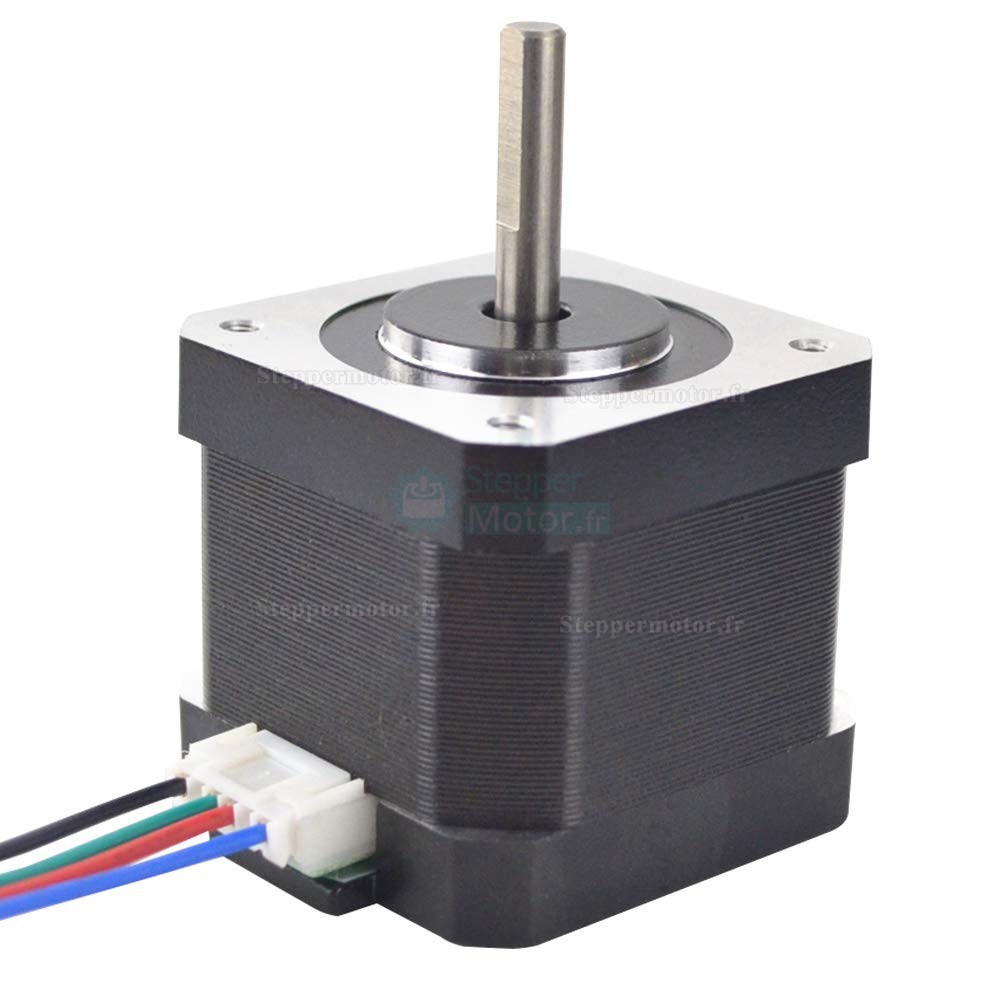

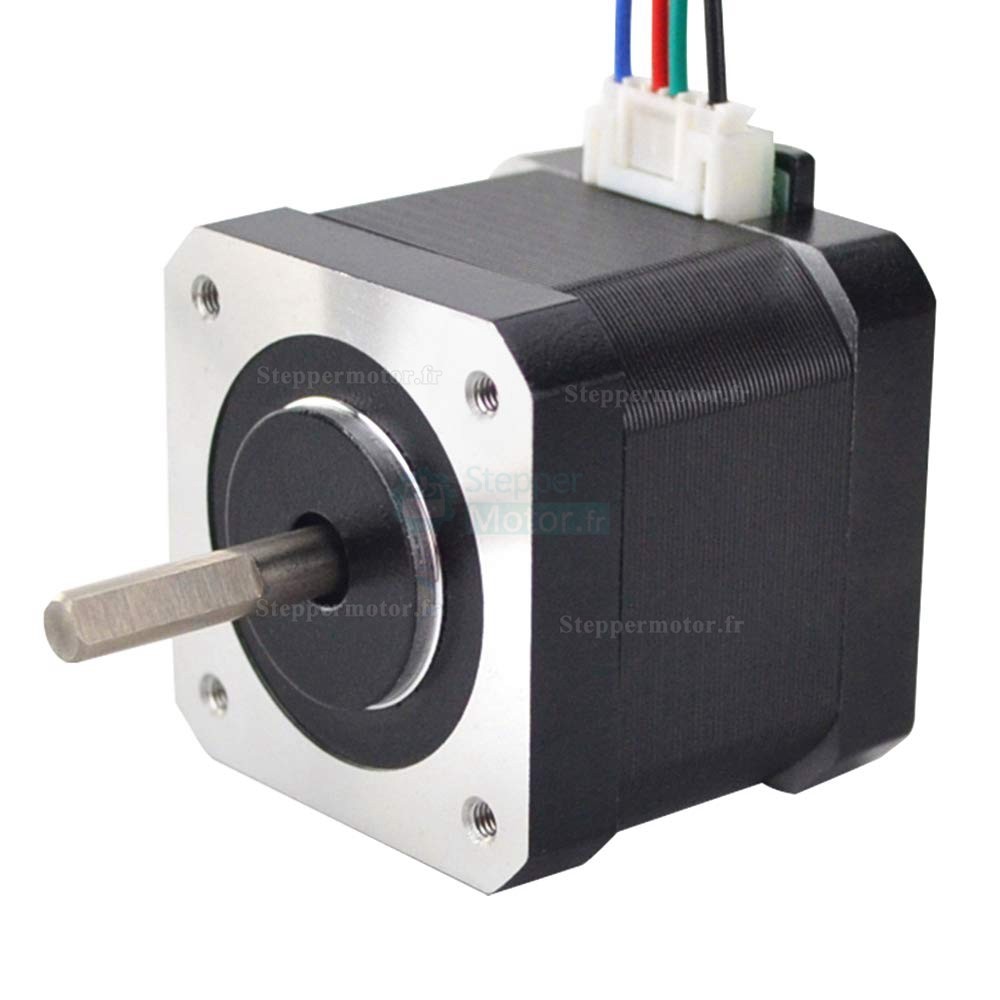

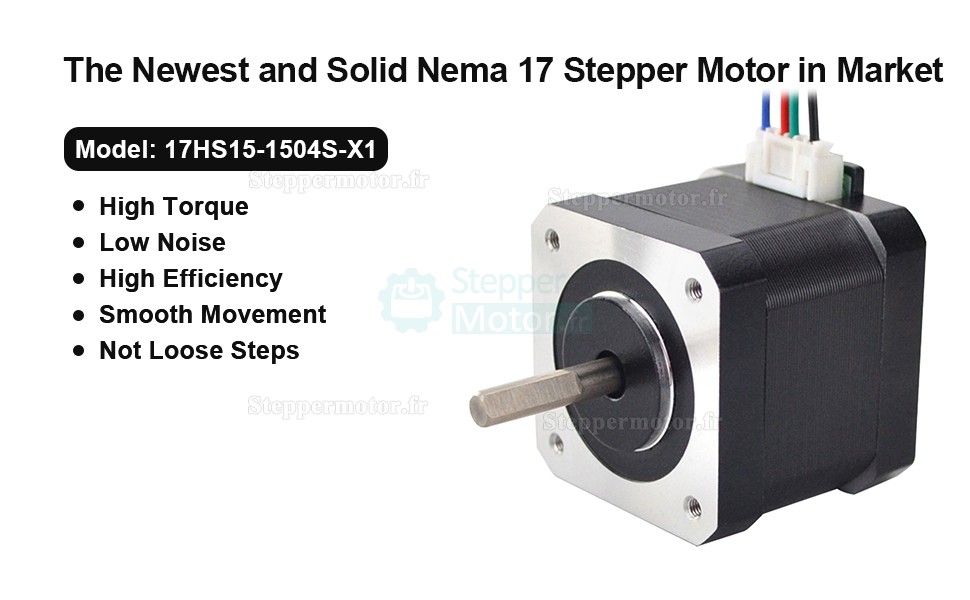

Ce moteur pas à pas bipolaire Nema 17 a un angle de pas de 1,8 degrés et mesure 42x42x39mm. Il comporte 4 fils, chaque phase consomme 1,5 A de courant, avec un couple de maintien de 45 Ncm (63,74 oz.in).

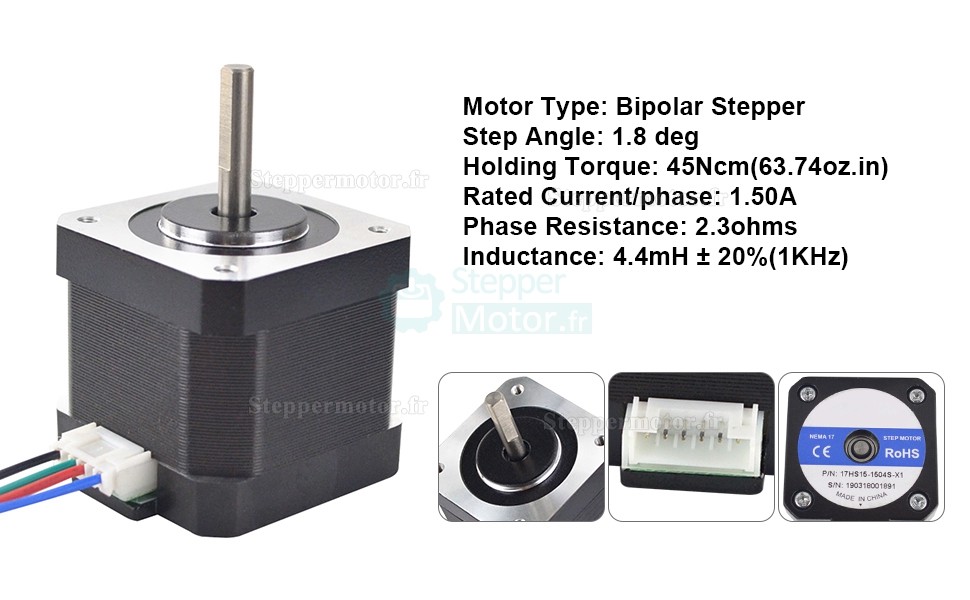

Spécification électrique
- Numéro de pièce du fabricant: 17HS15-1504S-X1
- Type de moteur: Moteur pas à pas bipolaire
- Angle par pas: 1,8 degrés
- Couple de maintien: 45Ncm(63.74oz.in)
- Courant/phase: 1,50A
- Résistance phase: 2,3ohms
- Inductance de Phase: 4,4mH ± 20%(1KHz)

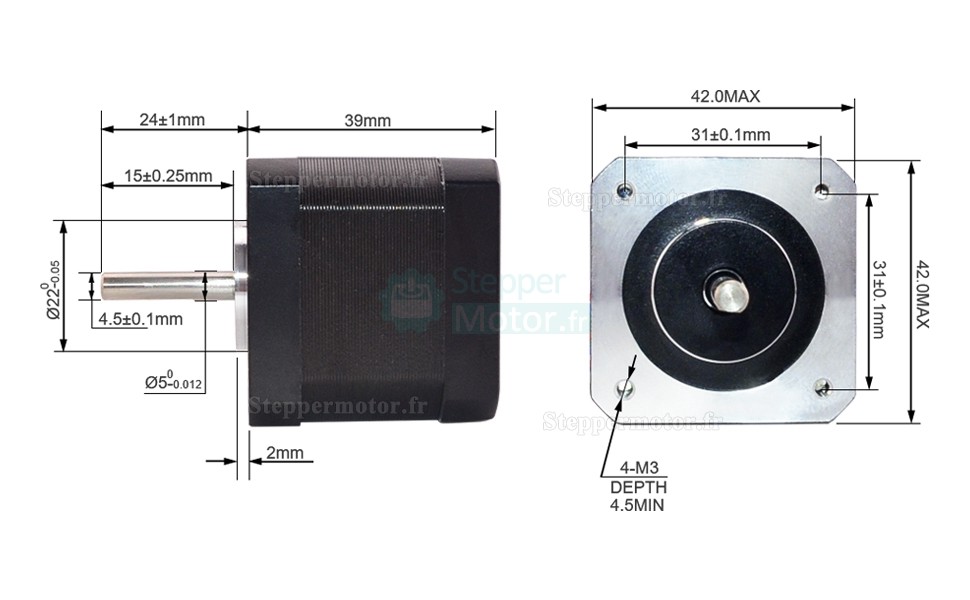

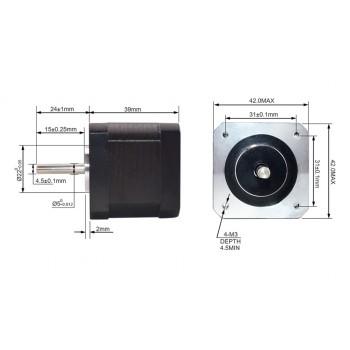

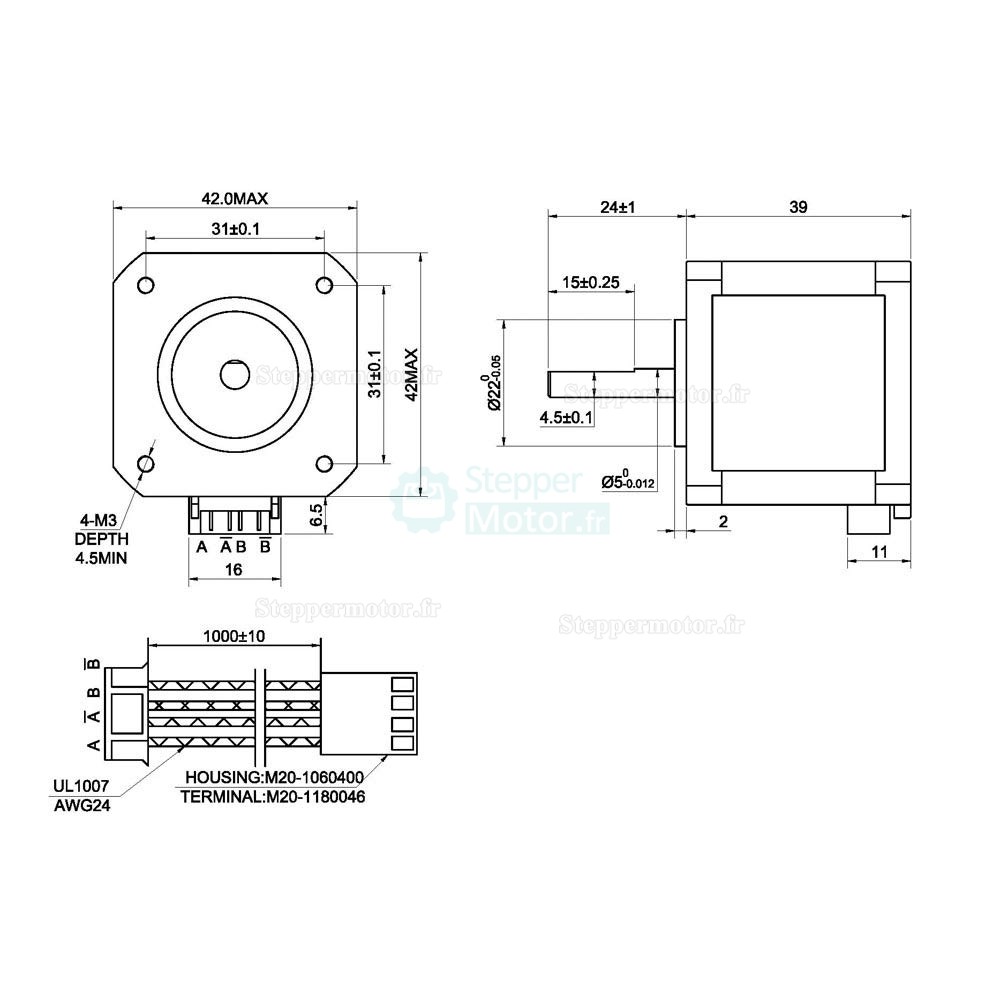

Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 39mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 1000mm
- Poids: 280g
Ressources
- Fiche complète: 17HS15-1504S-X1.pdf
- Moteur avec câble de 300 mm de longueur: 17HS15-1504S-X1_Torque_Curve.pdf
- 17HS15-1504S-X1.STEP
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 45 |
| Couple de maintien (oz.in) | 63,74 |
| Résistance de Phase(ohm) | 2,3 |
| Courant Nominal (A) | 1,5 |
| Inductance de Phase(mH) | 4,3 |
| Spécification physique | |
| Longueur du moteur(mm) | 39 |
| Longueur de câble(mm) | 1000 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 280 |

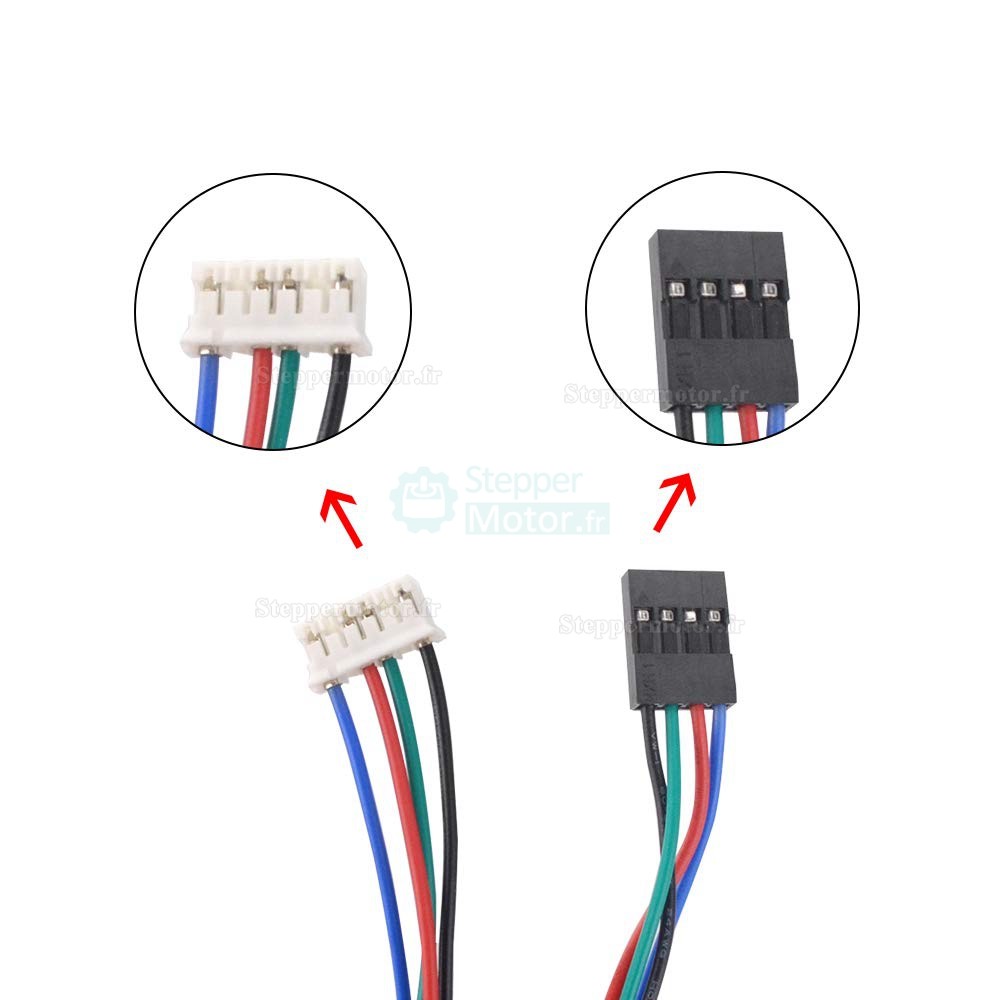

- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
