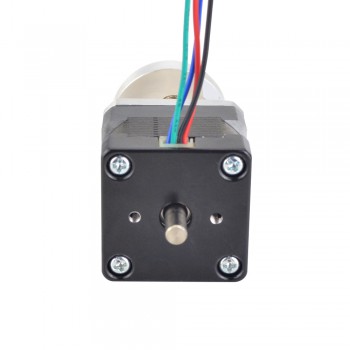

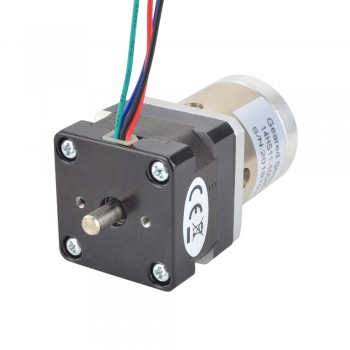

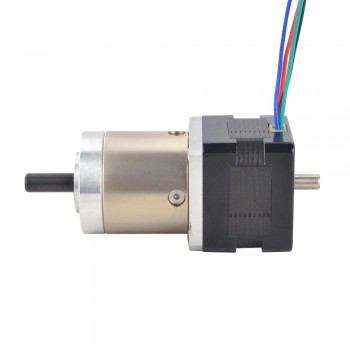

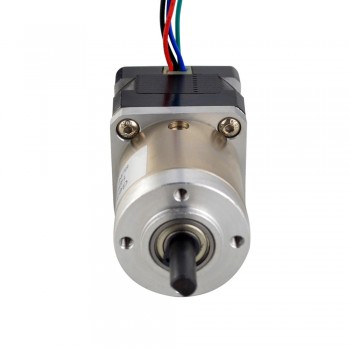

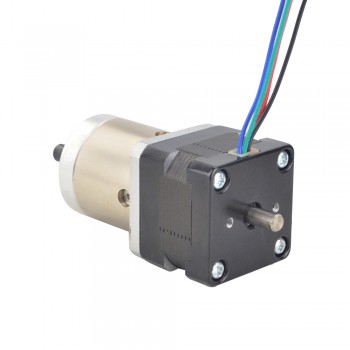

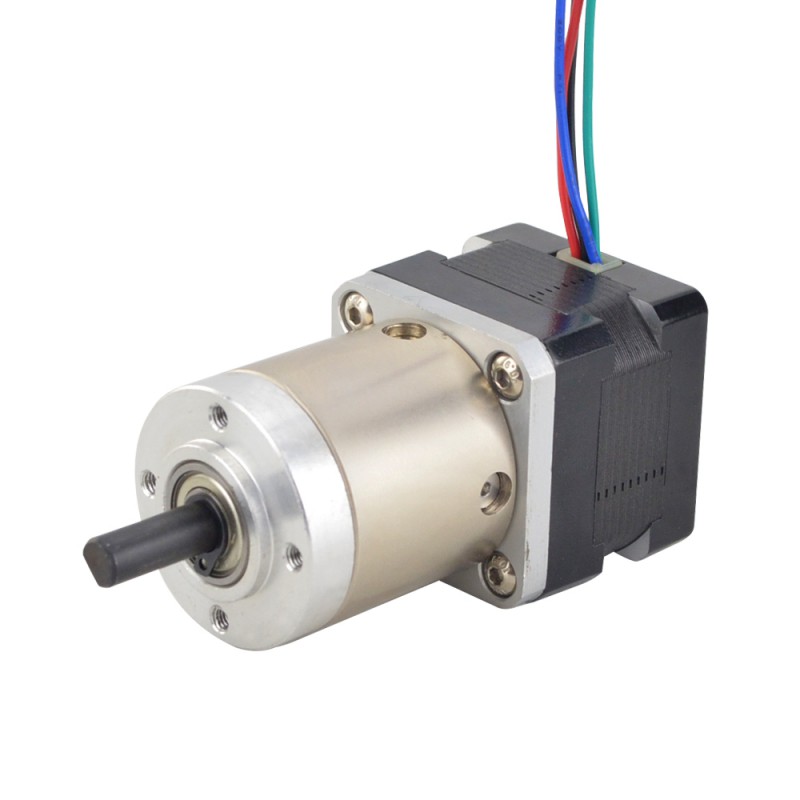

Motoréducteur pas à pas à double arbre Nema 11 L=28mm avec 19:1 réducteur planétaire (Longueur de l'arbre arrière 9,5mm)
Motoréducteur pas à pas à double arbre Nema 11 L=28mm avec 19:1 réducteur planétaire (Longueur de l'arbre arrière 9,5mm)
Spécification électrique
- Numéro de pièce du fabricant: 14HS11-1004D-PG19-AR3
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien sans boîte de vitesses: 0,125 Ncm(17,7 oz.in)
- Courant/phase: 1,0 A
- Résistance phase: 3,5 ohms
- Inductance de Phase: 3,5 mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 19: 1
- Efficacité: 81%
- Contrecoup: <=1 degrés
- Couple maximum autorisé: 3 Nm(424,92 oz.in)
- Couple admissible au moment: 5 Nm(708,2 oz.in)
- Charge axiale maximale de l'arbre: 50 N
- Charge radiale maximale de l'arbre: 100 N
Spécifications physiques
- Type de boîte à engrenages: planétaire
- Dimension de la bride: 35 x 35 mm
- Longueur du moteur: 28 mm
- Longueur de la boîte de vitesses: 35,8 mm
- Diamètre de l'arbre avant: Φ5 mm
- Longueur de l'arbre avant: 18 mm
- Longueur de D-Cut: 12 mm
- Longueur de l'arbre arrière: 9,5 mm
- Diamètre de l'arbre arrière: Φ5 mm
- Nombre de câble: 4
- Longueur de câble: 500 mm
- Poids: 0,28kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche complète: 14HS11-1004D-PG19-AR3.pdf
- Courbe de couple: 14HS11-1004D-PG19-AR3_Torque_Curve.pdf
- 14HS11-1004D-PG19-AR3.STEP
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 3,5 |
| Résistance de Phase(ohm) | 3,5 |
| Courant Nominal (A) | 1.0 |
| Spécification de réducteur | |
| Efficacité | 81% |
| Rapport de vitesse | 19: 1 |
| Type de boîte de vitesses | Planétaire |
| Contrecoup No-load(Max.°) | <=1 |
| Couple maximal admissible(Ncm) | 300 |
| Couple maximal admissible(oz.in) | 424,92 |
| Moment de couple admissible(Ncm) | 500 |
| Moment de couple admissible(oz.in) | 708,2 |
| Charge axiale maximale de l'arbre(N) | 50 |
| Charge radiale maximale de l'arbre(N) | 100 |
| Longueur de la boîte de vitesses(mm) | 35,8 |
| Spécification du moteur | |
| Couple de maintien sans boîte de vitesses(oz.in) | 17,7 |
| Longueur du moteur(mm) | 28 |
| Dimension de la bride | nema 14 |
| Couple de maintien sans boîte de vitesses(Ncm) | 0,125 |
| Spécification physique | |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Double arbre |
| Poids(g) | 280 |
