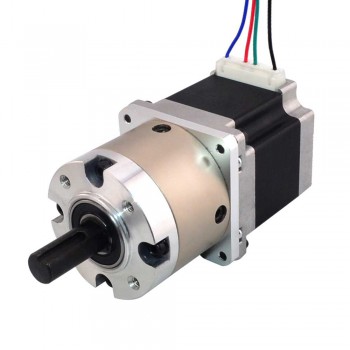

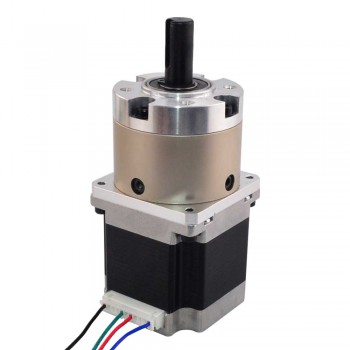

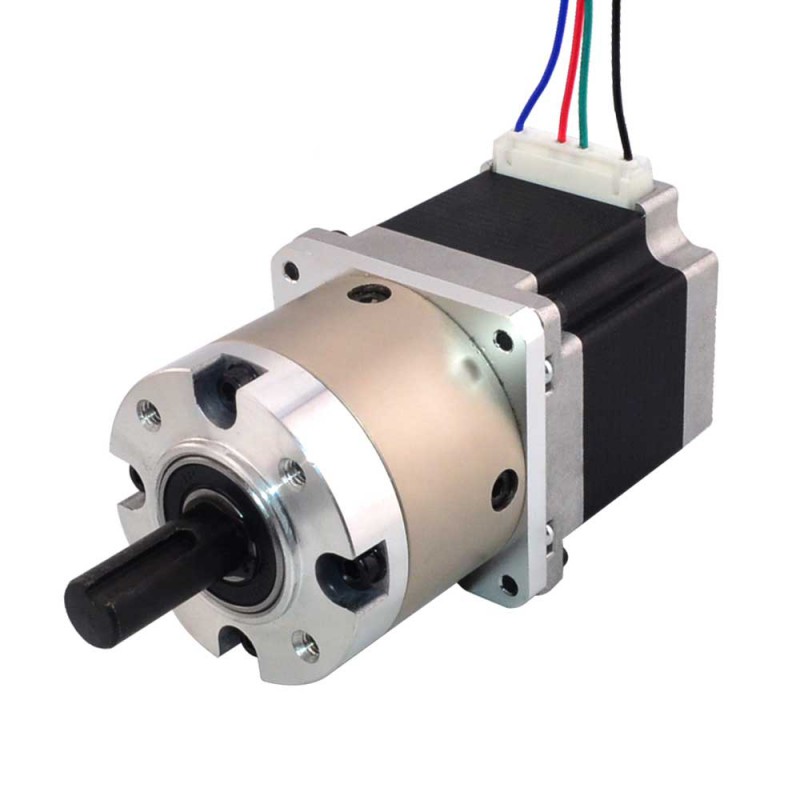

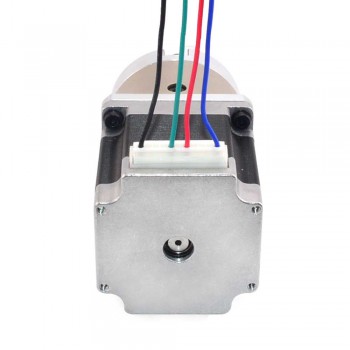

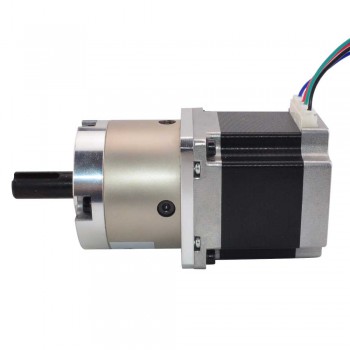

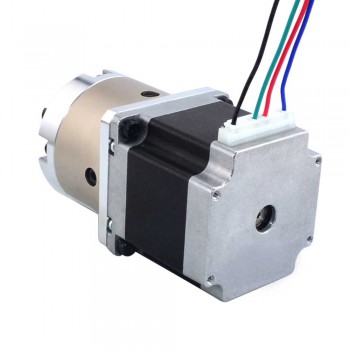

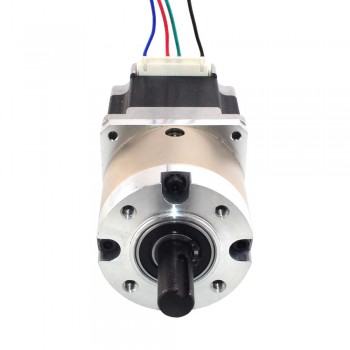

Motoréducteur pas à pas bipolaire Nema 23 L=56mm1,8 degrés 1,25Nm 2,8A avec 4:1 réducteur planétaire
Motoréducteur pas à pas bipolaire Nema 23 L=56mm1,8 degrés 1,25Nm 2,8A avec 4:1 réducteur planétaire
Ce moteur pas à pas Nema 23 a une taille de 56 mm, un courant nominal de 2,8 A et intègre un réducteur planétaire avec un rapport de 4,25:1. Il s'agit d'une solution idéale pour les applications où l'espace est limité mais où une faible vitesse et/ou un couple élevé sont requis.
Spécification électrique
- Numéro de pièce du fabricant: 23HS22-2804SX-PG4
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien sans boîte de vitesses: 1,25Nm(177,01oz.in)
- Courant/phase: 2,8A
- Résistance phase: 0,9ohms
- Inductance de Phase: 2,5mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: Planétaire
- Rapport de réduction:4,25
- Efficacité:90%
- Contrecoup: <=1degrés
- Couple maximum autorisé:20N,m(2832oz.in)
- Couple admissible au moment:30N,m(4248oz.in)
- Charge axiale maximale de l'arbre:100N
- Charge radiale maximale de l'arbre:200N
Spécification physique
- Dimension de la bride: 60 x 60mm
- Longueur de la boîte de vitesses:43,5mm
- Diamètre de l'arbre: Φ12mm
- Longueur d'arbre: 30mm
- Longueur de Key Way:20mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 1200g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche technique complète: 23HS22-2804SX-PG4.pdf
- Courbe de couple: 23HS22-2804SX-PG4_Torque_Curve.pdf
| Spécification de réducteur | |
|---|---|
| Efficacité | 90% |
| Longueur de la boîte de vitesses(mm) | 43,5 |
| Type de boîte de vitesses | Planétaire |
| Contrecoup No-load(Max.°) | 1 |
| Couple maximal admissible(Ncm) | 2000 |
| Couple maximal admissible(oz.in) | 2832,2 |
| Moment de couple admissible(Ncm) | 3000 |
| Moment de couple admissible(oz.in) | 4248,4 |
| Charge axiale maximale de l'arbre(N) | 100 |
| Charge radiale maximale de l'arbre(N) | 200 |
| Rapport de vitesse | 4,25:1 |
| Spécification du moteur | |
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien sans boîte de vitesses(Ncm) | 125 |
| Couple de maintien sans boîte de vitesses(oz.in) | 177 |
| Inductance de Phase(mH) | 2,5 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 2,8 |
| Diamètre de l'arbre(mm) | 12 |
| Longueur d'arbre(mm) | 30 |
| Type d'arbre | Key-Way |
| Arbre simple/double arbre | Arbre unique |
| Spécification physique | |
| Poids(g) | 1200 |
