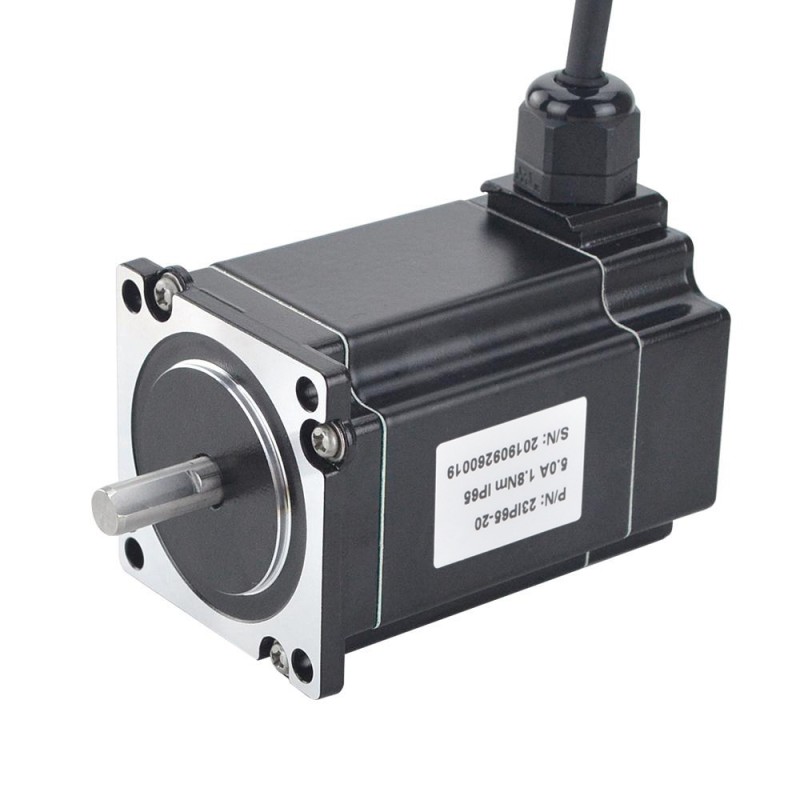

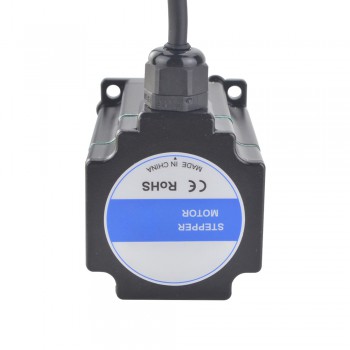

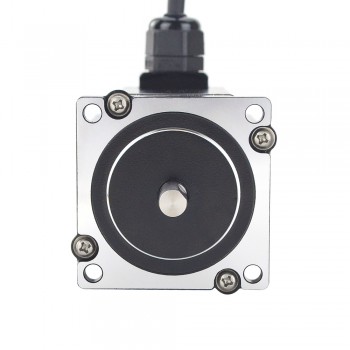

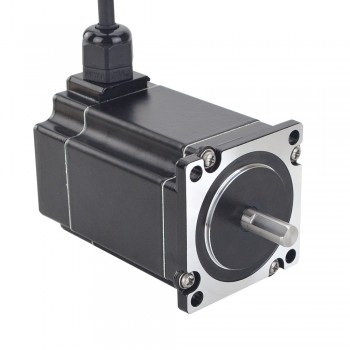

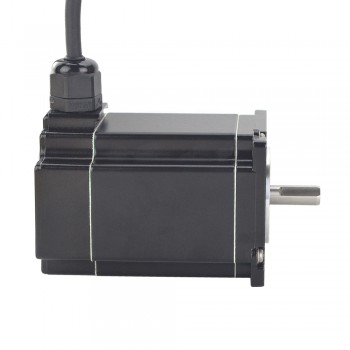

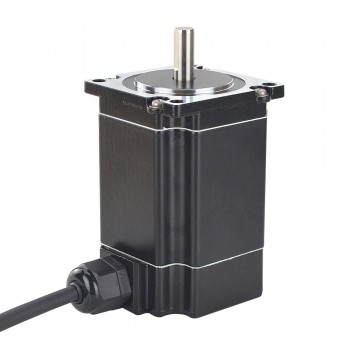

Moteur pas à pas étanche Nema 23 23IP65-20 1,8 degrés Série P 5,0A 1,8Nm IP65
Moteur pas à pas étanche Nema 23 23IP65-20 1,8 degrés Série P 5,0A 1,8Nm IP65
Spécification électrique
- Numéro de pièce du fabricant: 23IP65-20
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 1,8 Nm(254,95 oz.in)
- Courant/phase: 5,0 A
- Résistance phase: 0,44 ohms
- Inductance de Phase: 1,8 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57 mm
- Longueur du moteur: 85,8 mm
- Diamètre de l'arbre: Φ8 mm
- Longueur d'arbre: 21 mm
- Longueur de D-Cut: 15 mm
- Longueur de câble: 1000 mm
- Poids: 1,1 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche complète: 23IP65-20.pdf
- Courbe de couple: 23IP65-20 Torque Curve.pdf
- 23IP65-20.STEP
| Spécification du moteur | |
|---|---|
| Couple de maintien (Ncm) | 200 |
| Couple de maintien (oz.in) | 283,28 |
| Inductance de Phase(mH) | 1,8 |
| Longueur de câble(mm) | 1000 |
| Dimension de la bride | Nema 23 |
| Résistance de Phase(ohm) | 0,44 |
| Courant Nominal (A) | 5 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Niveau d'étanchéité | IP65 |
| Prise aéronautique | PG9 |
