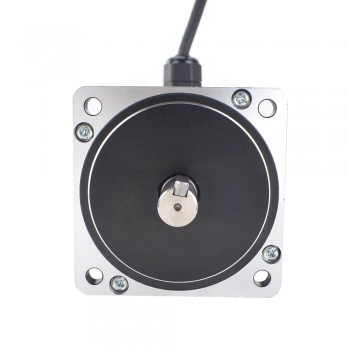

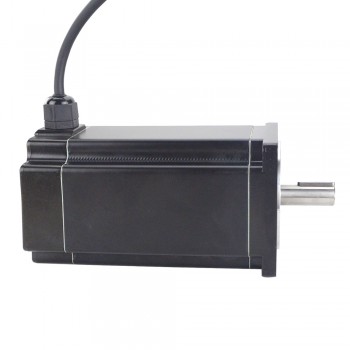

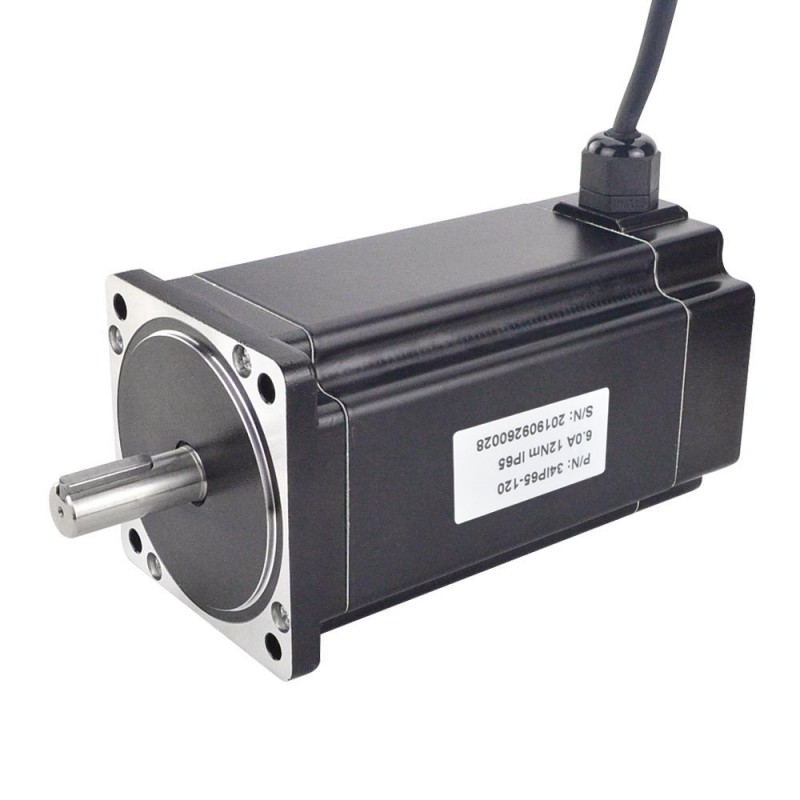

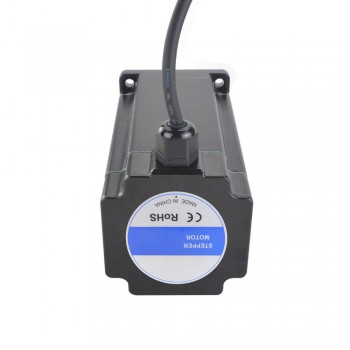

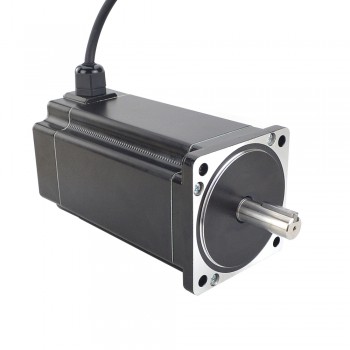

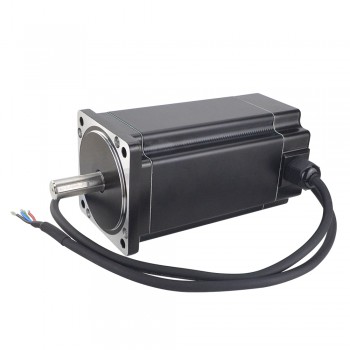

Moteur pas à pas étanche Nema 34 Série P 34IP65-120 1,8 degrés 6,0A 12Nm IP65
Moteur pas à pas étanche Nema 34 Série P 34IP65-120 1,8 degrés 6,0A 12Nm IP65
Spécification électrique
- Numéro de pièce du fabricant: 34IP65-120
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 12 Nm(1700 oz.in)
- Courant/phase: 6,0 A
- Résistance phase: 0,72 ohms
- Inductance de Phase: 7,3 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86 mm
- Longueur du moteur: 164,5 mm
- Diamètre de l'arbre: Φ14 mm
- Longueur d'arbre: 37 mm
- Longueur de keyway: 25 mm
- Longueur de câble: 1000 mm
- Poids: 5,0 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche complète: 34IP65-120.pdf
- Courbe de couple: 34IP65-120 Torque Curve.pdf
- 34IP65-120.STEP
| Spécification du moteur | |
|---|---|
| Couple de maintien (Ncm) | 1200 |
| Couple de maintien (oz.in) | 1700 |
| Inductance de Phase(mH) | 7,3 |
| Longueur de câble(mm) | 1000 |
| Dimension de la bride | Nema 34 |
| Résistance de Phase(ohm) | 0,72 |
| Courant Nominal (A) | 6 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Niveau d'étanchéité | IP65 |
| Prise aéronautique | PG9 |
