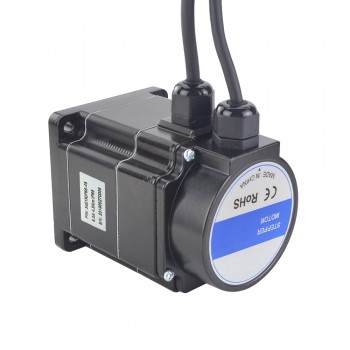

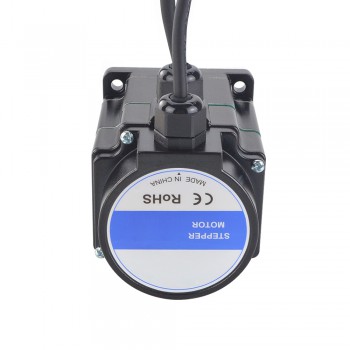

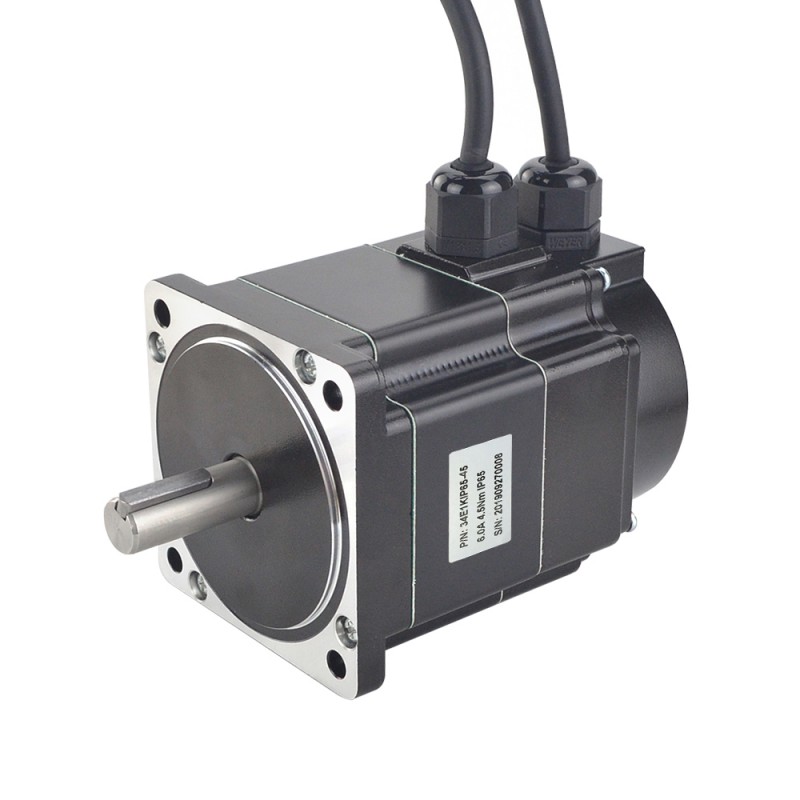

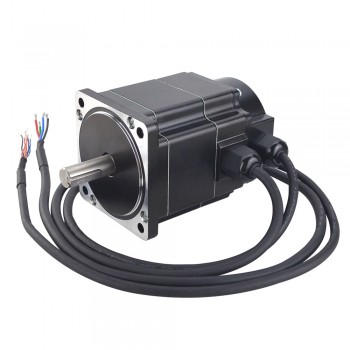

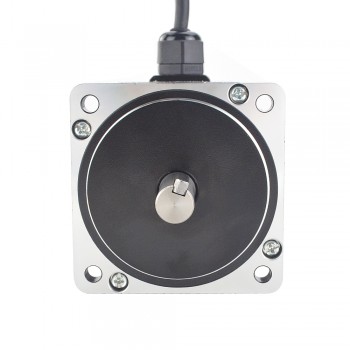

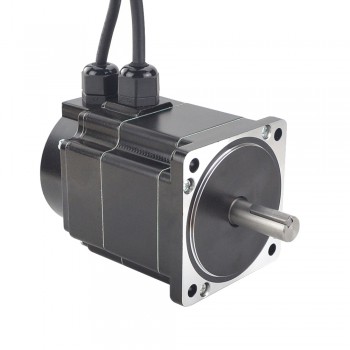

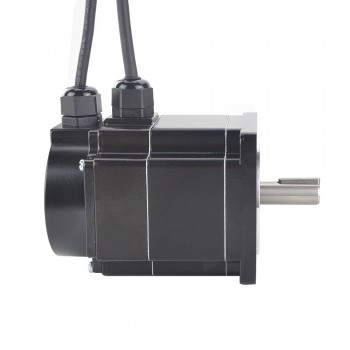

Moteurs pas à pas boucle fermée étanche Neam 34 Série P IP65 1,8 degrés 4,5Nm 6,0 A avec encodeur 1000CPR

Name: Moteurs pas à pas boucle fermée étanche Neam 34 Série P IP65 1,8 degrés 4,5Nm 6,0 A avec encodeur 1000CPR
Brand: Steppermotor
SKU: 34E1KIP65-45

NO.:34E1KIP65-45
Poster un avis

Achat immédiat:€117,11

Quantité: - +

Plus vous achetez, Plus vous économisez:

2 - 4	5 - 9	10 - 49	50 - Max
€111,26	€108,92	€105,40	€101,89

Ajouter au panier

Ajouter à ma liste d'envies

Description Spécification Options personnalisées Commentaires(0)

Moteurs pas à pas boucle fermée étanche Neam 34 Série P IP65 1,8 degrés 4,5Nm 6,0 A avec encodeur 1000CPR

Spécification électrique

Numéro de pièce du fabricant: 34E1KIP65-45
Nombre de phases: 2
Angle par pas: 1,8 degrés
Couple de maintien: 4,5 Nm(637,38 oz.in)
Courant/phase: 6,0 A
Résistance phase: 0,34 ohms
Inductance de Phase: 2,4 mH ± 20%(1KHz)

Spécification physique

Dimension de la bride: 86 x 86 mm
Longueur du moteur: 87,8 mm
Diamètre de l'arbre: Φ14 mm
Longueur d'arbre: 37 mm
Longueur de keyway: 25 mm
Longueur de câble: 1000 mm
Poids: 2,1 kg

Contrôle d'encodage(1000CPR)

Noir--GND
Rouge--+5VCC
Bleu/Blanc--EA-
Bleu--EA+
Orange/Blanc--EB-
Orange--EB+

Rapport

A+	A-	B+	B-
Noir	Vert	Rouge	Bleu

Ressources

Fiche complète: 34E1KIP65-45.pdf
Courbe de couple: 34E1KIP65-45 Torque Curve.pdf
34E1KIP65-45.STEP

Précédent: Moteur pas à pas étanche Nema 24 24IP65-30 1,8 degrés 5,0A 3Nm IP65
Suivant: Moteur pas à pas étanche Nema 34 Série P 34IP65-45 1,8 degrés 6,0A 4,5Nm IP65

Spécification du moteur
Couple de maintien (Ncm)	450
Couple de maintien (oz.in)	637,38
Inductance de Phase(mH)	2,4
Longueur de câble(mm)	1000
Résistance de Phase(ohm)	0,34
Courant Nominal (A)	6
Diamètre de l'arbre(mm)	14
Longueur d'arbre(mm)	37
Angle par pas(°)	1,8
Nombre de phases	2
Niveau d'étanchéité	IP65
Prise aéronautique	PG9
Spécification de l'encodeur
Signal de sortie	2
Résolution(CPR)	1000
