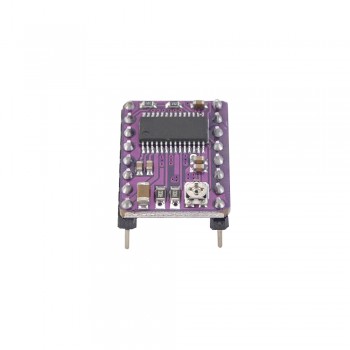

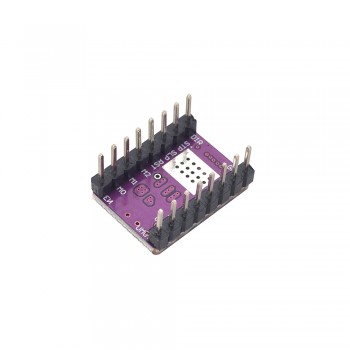

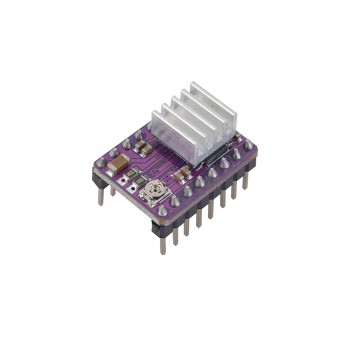

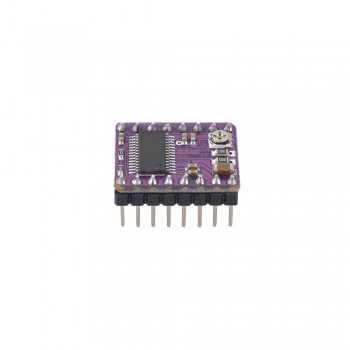

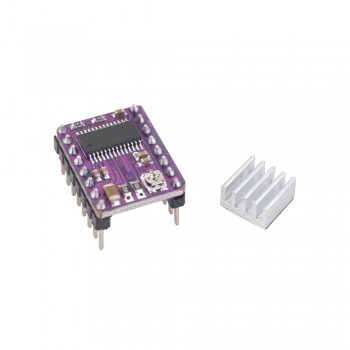

Module driver moteur pas à pas DRV8825 avec dissipateur de chaleur pour imprimante 3d Reprap, 5 pièces/paquet

Module driver moteur pas à pas DRV8825 avec dissipateur de chaleur pour imprimante 3d Reprap, 5 pièces/paquet

Le forfait comprend:

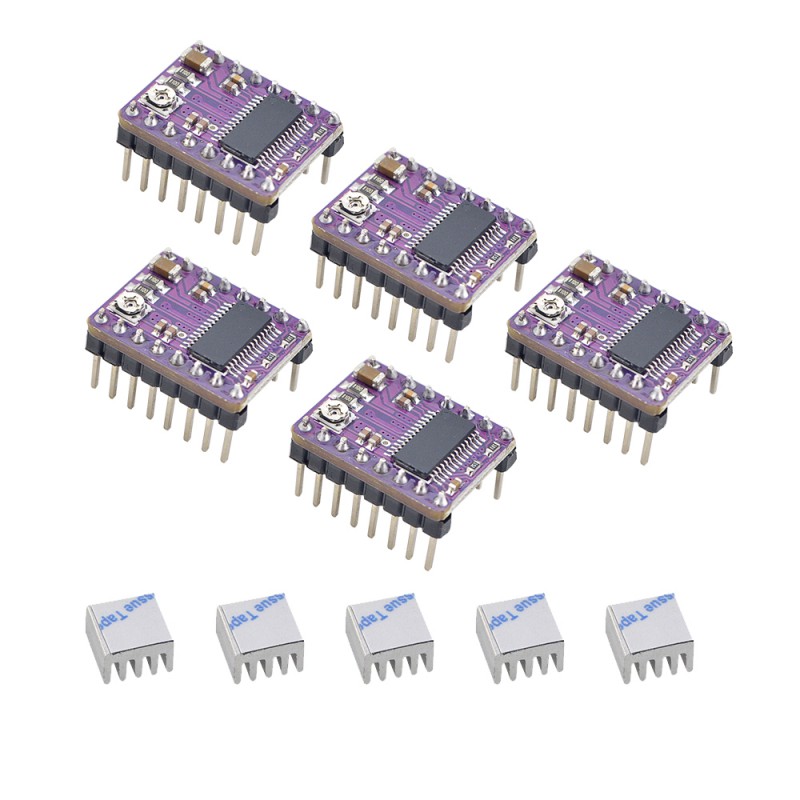

5 x DRV8825

DRV8825 est un pilote micropas DMOS avec convertisseur et protection contre les surintensités.

Principales caractéristiques:

• • Ce produit peut faire fonctionner des moteurs pas à pas bipolaires en modes pas à pas complet, demi, 1/4, 1/8, 1/16 et 1/32.
  • Performances du variateur de sortie jusqu'à 45 V et 2,5 A
• • Le DRV8825 comprend un régulateur de courant à temps d'arrêt fixe qui fonctionne en modes de décroissance lente ou mixte.
  • Le convertisseur est la clé d'une mise en œuvre facile du DRV8825. Entrez simplement une impulsion dans l'entrée « pas » pour amener le moteur à générer des micropas.
• • Pas besoin de table de séquence de phases, de ligne de contrôle haute fréquence ou de programmation d'interface compliquée.
  • L'interface DRV8825 est idéale pour les applications où les microprocesseurs complexes sont indisponibles ou surchargés.

Spécifications électriques:

• • Convient pour entraîner des moteurs pas à pas inférieurs à 8 V ~ 45 V 2,5 A ;
  • Interface simple de contrôle des pas et de la direction ;
• • Cinq modes de pas différents : complet, demi, 1/4, 1/8, 1/16 et 1/32 ;
  • Le potentiomètre réglable peut ajuster la sortie de courant maximale, de manière à obtenir un taux de pas plus élevé ;
• • Détection/sélection automatique du mode d'atténuation du courant ;
  • Circuit d'arrêt en cas de surchauffe, verrouillage en cas de sous-tension, protection contre les courants croisés ;
• • Protection contre les courts-circuits à la terre et protection contre les courts-circuits à la charge
  • Courant logique compatible 3,3 V et 5 V
• Algorithme de courant de conduite : I = V * 2, le potentiomètre a trois broches. Utilisez un multimètre pour tester la tension entre la broche faisant face au DRV8825 et GND. Le courant peut être ajusté par le potentiomètre. Dans le sens des aiguilles d'une montre, c'est pour augmenter le courant. Dans le sens inverse des aiguilles d'une montre, c'est pour augmenter le courant.
