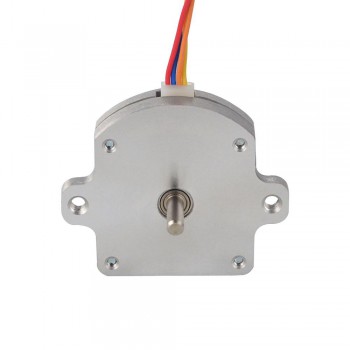

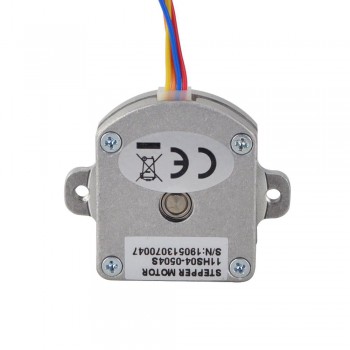

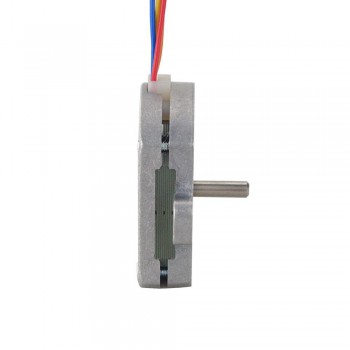

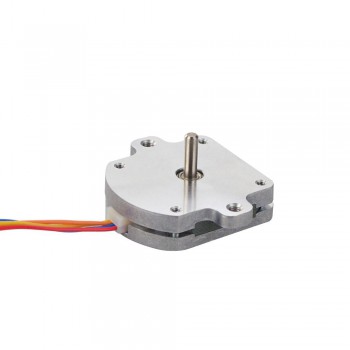

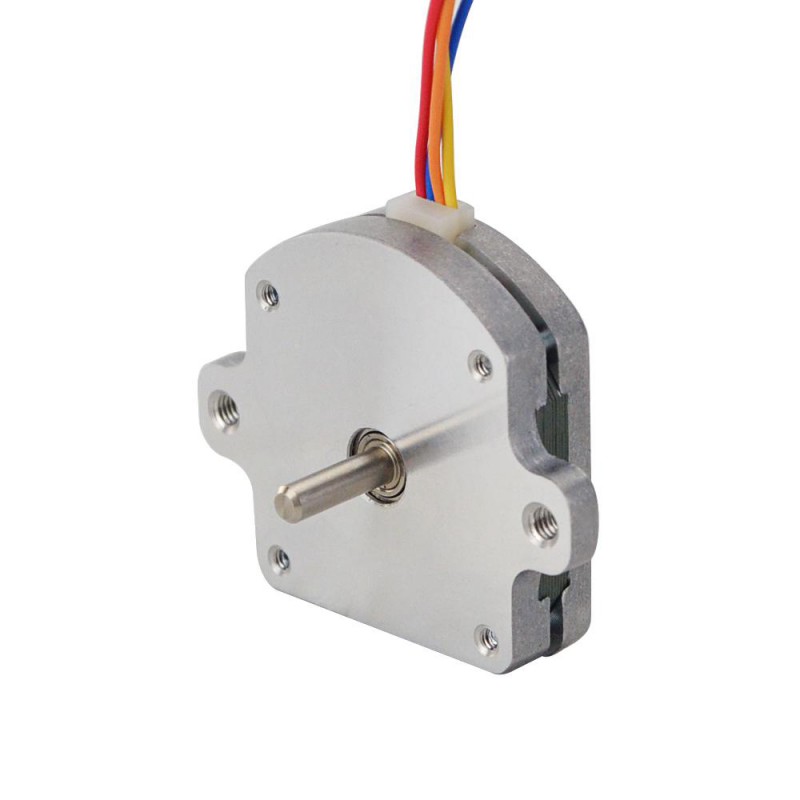

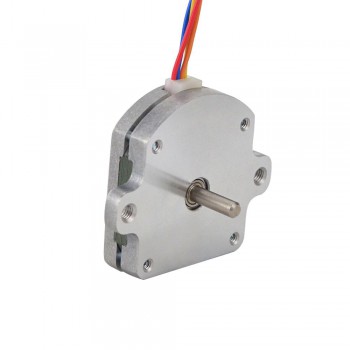

Moteur pas à pas de crêpe Nema 11 bipolaire 11HS04-0504S 1,8 degrés 1Ncm 0,5A 28x28x9,5mm 4 fils
Moteur pas à pas de crêpe Nema 11 bipolaire 11HS04-0504S 1,8 degrés 1Ncm 0,5A 28x28x9,5mm 4 fils
Ce moteur pas à pas bipolaire Nema 11, angle de pas de 1,8 degrés et taille 28x28x9,5 mm. Il comporte 4 fils, chaque phase consomme 0,5 A, avec un couple de maintien de 10 Ncm (14,164 oz.in).
Spécification électrique
- Numéro de pièce du fabricant: 11HS04-0504S
- Type de moteur: Moteur pas à pas bipolaire
- Angle par pas: 1,8 degrés
- Couple de maintien: 1Ncm (1,4164oz.in)
- Courant/phase: 0.5 A
- Résistance phase: 4 ohms
- Inductance de Phase: 0,8 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28 mm
- Longueur du moteur: 9,5 mm
- Diamètre de l'arbre: Φ3 mm
- Longueur d'arbre: 10 mm
- Nombre de câble: 4
- Longueur de câble: 300 mm
- Poids: 28 g
Rapport
|
A+ |
A- |
B+ |
B- |
|
Rouge |
Bleu |
Orange |
Jaune |
Ressources
- Fiche complète: 17HM19-2004S.pdf
- 11HS04-0504S_Torque_Curve.pdf
- 11HS04-0504S.STEP
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 1 |
| Couple de maintien (oz.in) | 1,416 |
| Inductance de Phase(mH) | 0,8 |
| Résistance de Phase(ohm) | 4 |
| Courant Nominal (A) | 0,5 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 9,5 |
| Taille du cadre(mm) | 28 x 28 |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 3 |
| Longueur d'arbre(mm) | 10 |
| Type d'arbre | O |
| Arbre simple/double arbre | Arbre unique |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
