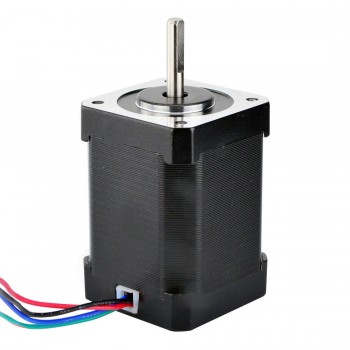

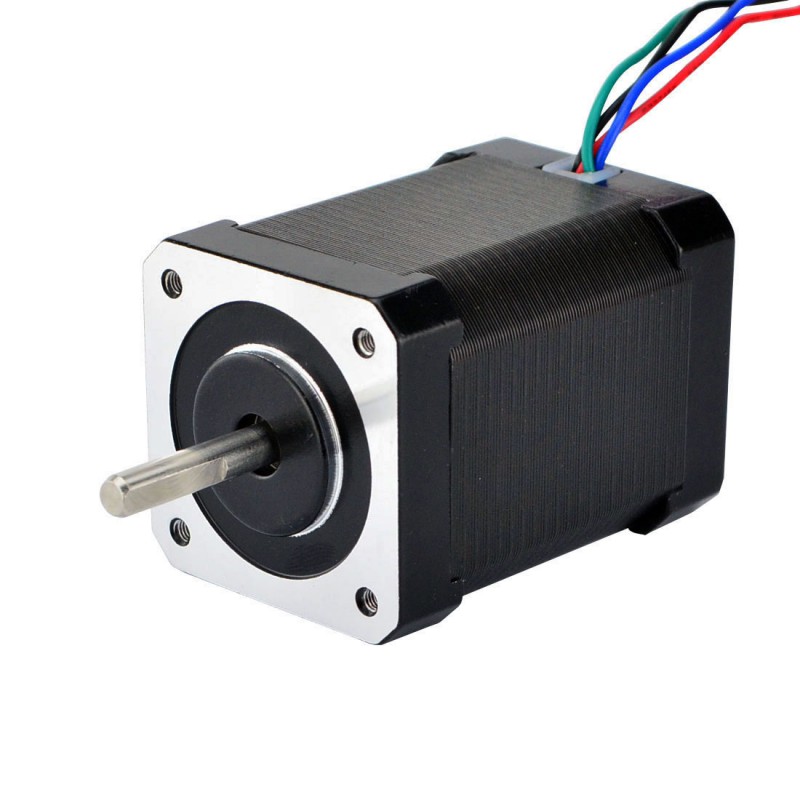

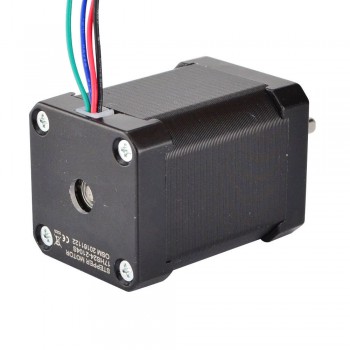

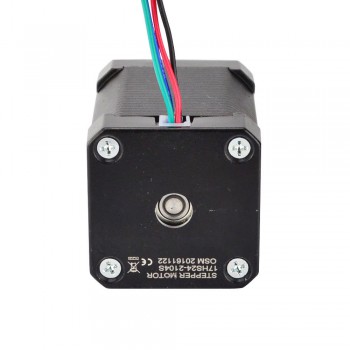

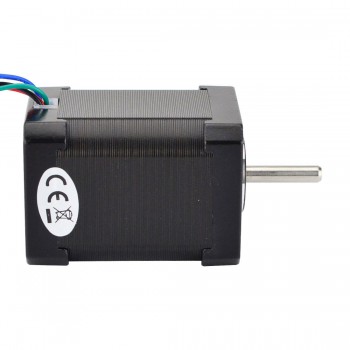

Moteur pas à pas bipolaire nema 17 (65Ncm 17HS24-2104S 1,8 degré 2,1A 3,36V 4 fils)
C'est le moteur pas à pas bipolaire Nema 17 le plus puissant que nous ayons, avec un angle de pas de 1,8deg et une taille de 42x42x48mm.
Il a 4 fils, chaque phase tire 2,1A, avec un couple de maintien jusqu'à 65Ncm (92oz.in).
Spécification électrique
- Numéro du modèle: 17HS24-2104S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 65Ncm(92oz.in)
- Courant/phase: 2,1A
- Tension nominale: 3,36V
- Résistance phase: 1,6ohms
- Inductance de Phase: 3mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 60mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 500g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 17HS24-2104S.pdf
- Courbe de couple: 17HS24-2104S Torque Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 65 |
| Couple de maintien (oz.in) | 92 |
| Inductance de Phase(mH) | 3 |
| Résistance de Phase(ohm) | 1.6 |
| Courant Nominal (A) | 2.1 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 60 |
| Taille du cadre(mm) | 42x42 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 500 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
