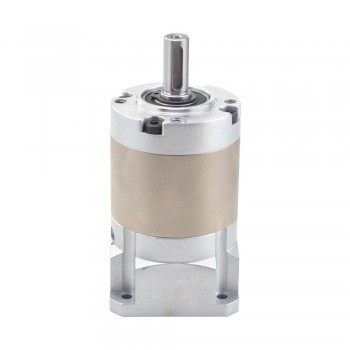

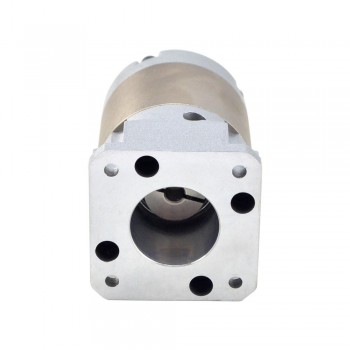

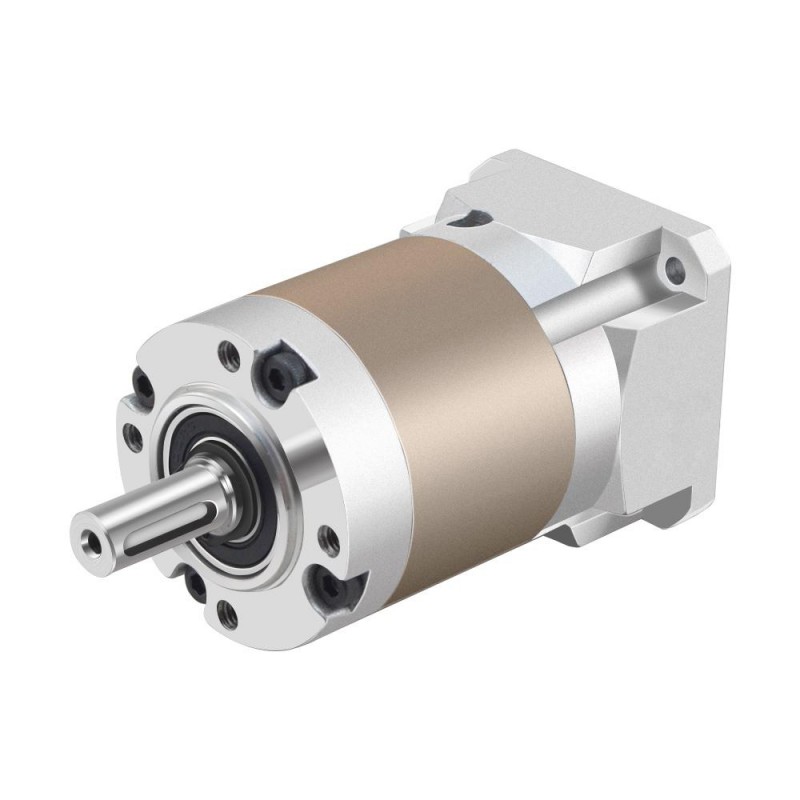

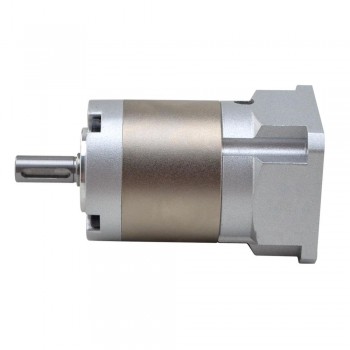

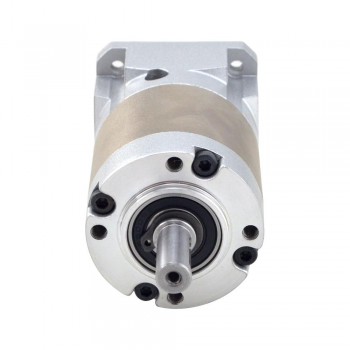

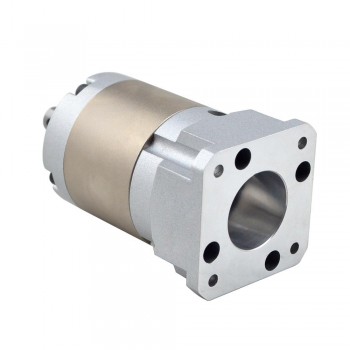

TQEG Series réducteur planétaire TQEG17-G100 100:1 contrecoup 20arc-min pour moteur pas à pas et servomoteur Nema 17

TQEG Series réducteur planétaire TQEG17-G100 100:1 contrecoup 20arc-min pour moteur pas à pas et servomoteur Nema 17

Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 100:1 et un jeu maximum de 20 arc-min. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité. Ce réducteur planétaire en ligne dispose d'un accouplement d'arbre d'entrée intégré et est compatible avec tout moteur pas à pas, moteur CC sans balais et servomoteur Nema 17 standard.

Spécifications de la boîte de vitesses

Numéro de pièce du fabricant: TQEG17-G100

Type de boîte à engrenages: planétaire

Rapport de réduction: 100: 1

Efficacité: 94%

Contrecoup: <=20 arcmin

Couple maximal autorisé: 10 Nm(88,51 lb-in)

Couple admissible au moment: 20 Nm(177,01 lb-in)

Bruit: <=55dB

Indice d'étanchéité: IP54

Durée de vie: 20 000 heures

Spécifications physiques

Dimension de la bride: 42 x 42 mm

Longueur de la boîte de vitesses: 67 mm

Type d'arbre de sortie: Key way

Diamètre de l'arbre de sortie: Φ8 mm

Longueur de l'arbre de sortie: 21,5 mm

Diamètre de l'arbre d'entrée: Φ5 mm

Longueur de l'arbre d'entrée: 24 mm

Ressources

Fiche technique de la boîte de vitesses: TQEG17-G100.pdf

TQEG17-G100.STEP
