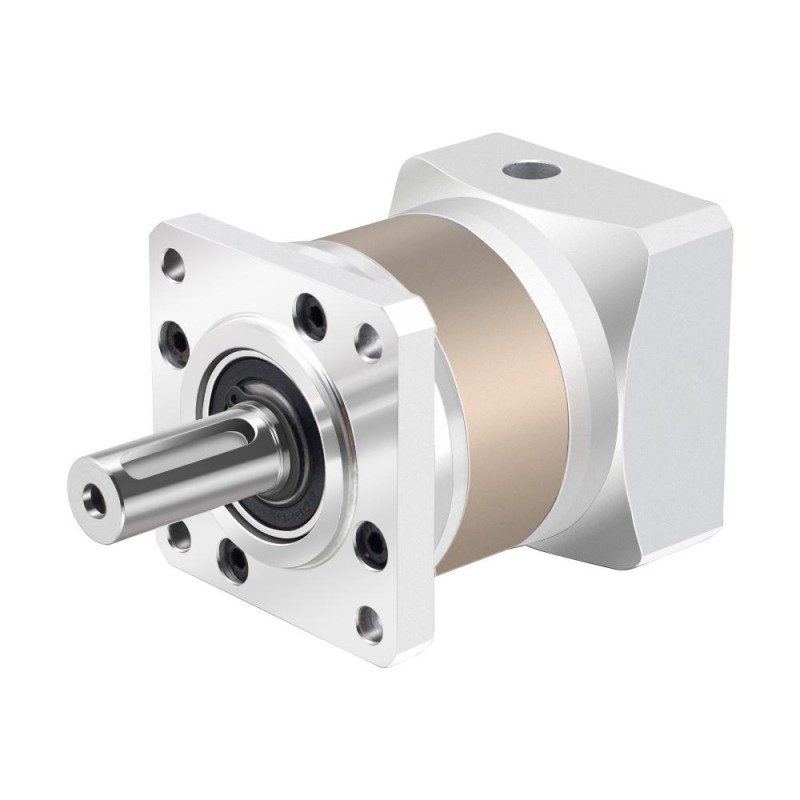

TQEG Series réducteur planétaire TQEG23-G5-D6 5:1 contrecoup 15 arc-min pour moteur pas à pas Nema 23 à arbre de 6,35mm

TQEG Series réducteur planétaire TQEG23-G5-D6 5:1 contrecoup 15 arc-min pour moteur pas à pas Nema 23 à arbre de 6,35mm

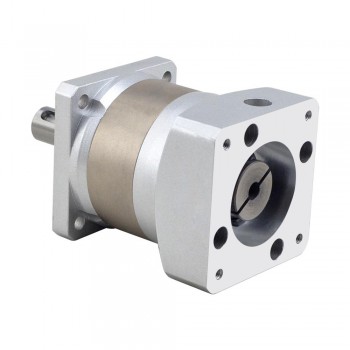

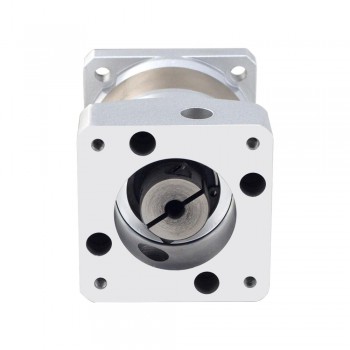

Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 5:1 et un jeu maximum de 15 arc-min. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité. Ce réducteur planétaire en ligne intègre un accouplement d'arbre d'entrée qui peut correspondre à n'importe quel arbre standard de 6,35 mm (1/4 pouce) de diamètre du moteur pas à pas Nema 23, du moteur à courant continu sans balais et du servomoteur.

Spécifications de la boîte de vitesses

Numéro de pièce du fabricant: TQEG23-G5-D6

Type de boîte à engrenages: planétaire

Rapport de réduction: 5: 1

Efficacité: 96%

Contrecoup: <=15 arcmin

Couple maximal autorisé: 28 Nm(247,82 lb-in)

Couple admissible au moment: 56 Nm(495,64 lb-in)

Bruit: <=60dB

Indice d'étanchéité: IP54

Durée de vie: 20 000 heures

Spécifications physiques

Dimension de la bride: 60 x 60 mm

Longueur de la boîte de vitesses: 73,5 mm

Type d'arbre de sortie: Key way

Diamètre de l'arbre de sortie: Φ14 mm

Longueur de l'arbre de sortie: 35 mm

Diamètre de l'arbre d'entrée: Φ6,35 mm

Longueur de l'arbre d'entrée: 21~24 mm

Ressources

Fiche technique de la boîte de vitesses: TQEG23-G5-D6.pdf

TQEG23-G5-D6.STEP
