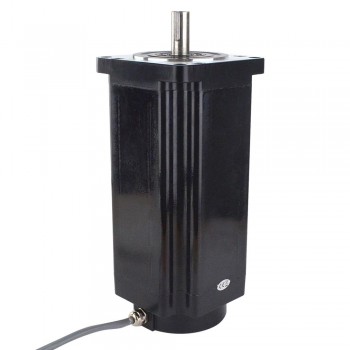

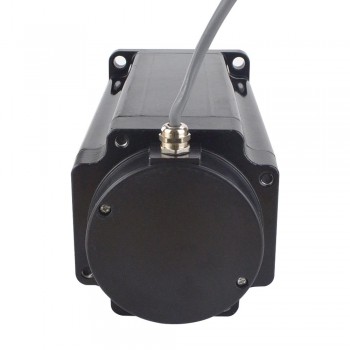

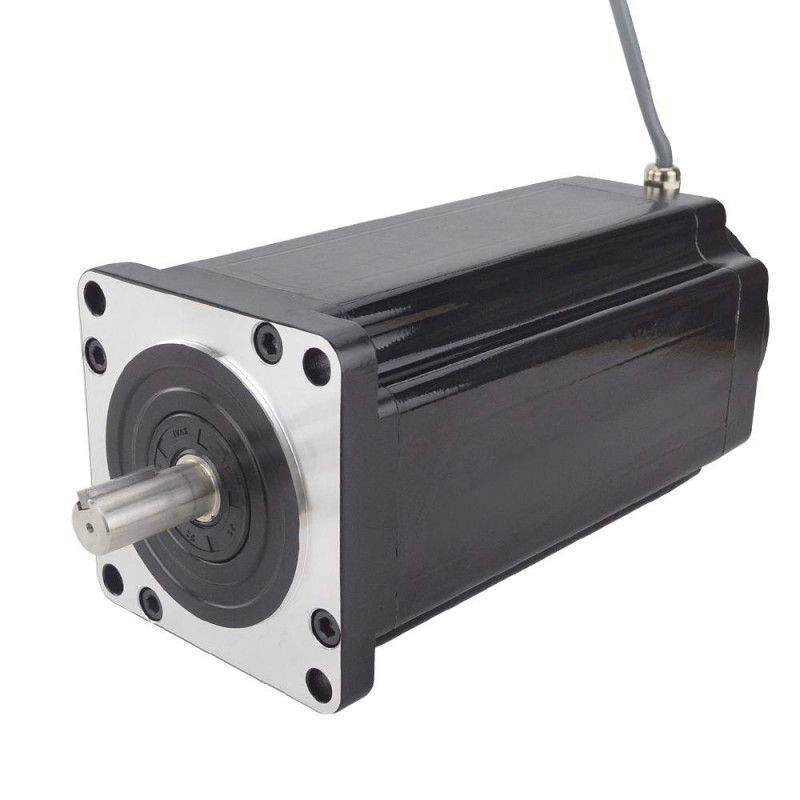

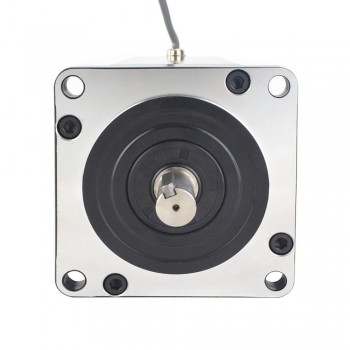

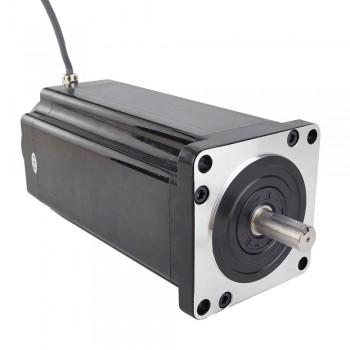

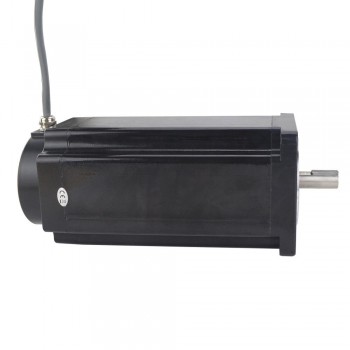

Moteur pas à pas triphasé Nema 52 bipolaire 52HT87-5003S 1,2 degrés 36Nm 5,0A 130x130x220mm
Moteur pas à pas triphasé Nema 52 bipolaire 52HT87-5003S 1,2 degrés 36Nm 5,0A 130x130x220mm
Spécification électrique
- Numéro de pièce du fabricant: 52HT87-5003S
- Nombre de phases: 3
- Angle par pas: 1,2 degrés
- Couple de maintien: 36 Nm
- Courant/phase: 5 A
- Résistance phase: 2,2 ohms± 10%
- Inductance de Phase: 26 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 130 x 130 mm
- Longueur du moteur: 220 mm
- Diamètre de l'arbre: Φ19 mm
- Longueur d'arbre: 48 mm
- Longueur de l'arbre de Keyway: 30 mm
- Nombre de câble: 3
- Longueur de câble: 300 mm
- Poids: 18,2 kg
Rapport
|
U
|
V
|
W
|
|
Rouge
|
Jaune
|
Vert
|
Ressources
- Fiche complète: 52HT87-5003S.pdf
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 3600 |
| Couple de maintien (oz.in) | 5099,04 |
| Inductance de Phase(mH) | 26 |
| Résistance de Phase(ohm) | 2,2 |
| Courant Nominal (A) | 5 |
| Angle par pas(°) | 1,2 |
| Nombre de phases | 3 |
| Spécification physique | |
| Longueur du moteur(mm) | 220 |
| Taille du cadre(mm) | 130 x 130 |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 3 |
| Diamètre de l'arbre(mm) | 19 |
| Longueur d'arbre(mm) | 48 |
| Poids(g) | 18200 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
