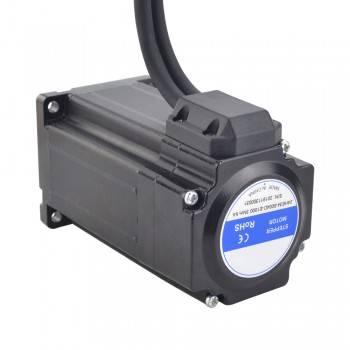

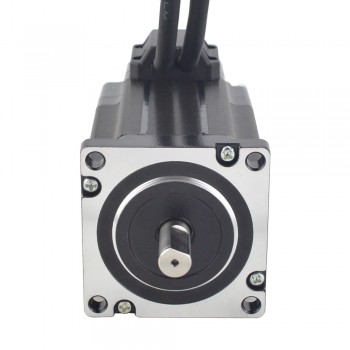

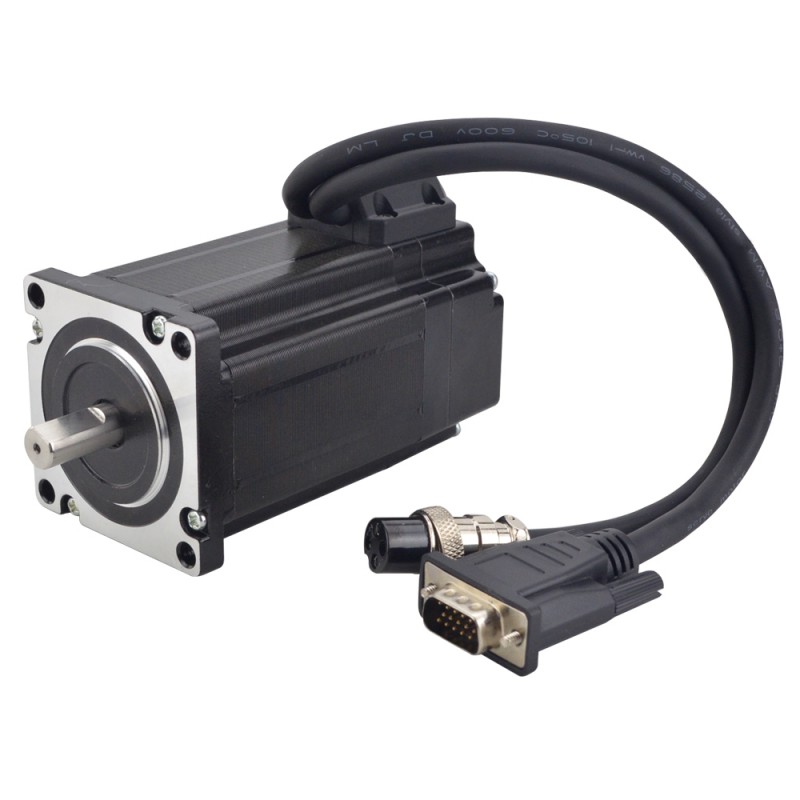

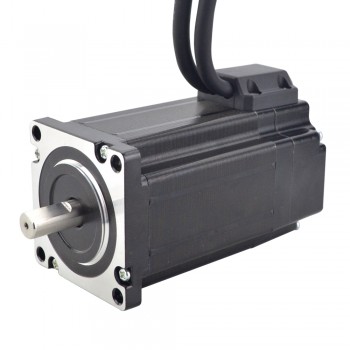

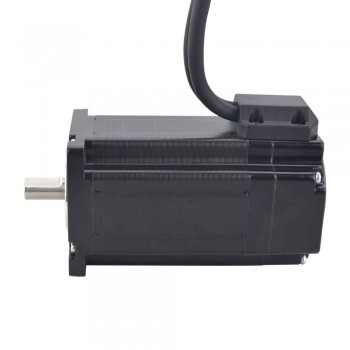

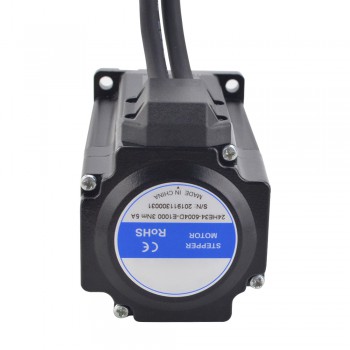

Moteur pas à pas en boucle fermée Nema 24 24HE34-5004D-E1000 série E 1,8 degrés 3,0 Nm 5,0A avec encodeur 1000CPR
Moteur pas à pas en boucle fermée Nema 24 24HE34-5004D-E1000 série E 1,8 degrés 3,0 Nm 5,0A avec encodeur 1000CPR
Spécification électrique
- Numéro de pièce du fabricant: 24HE34-5004D-E1000
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 3,0 Nm(424,92oz.in)
- Courant/phase: 5,0 A
- Résistance phase: 0,45 ohms± 10%
- Inductance de Phase: 1,8 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 60 x 60 mm
- Longueur du moteur: 86 mm
- Diamètre de l'arbre: Φ10 mm
- Longueur d'arbre: 21 mm
- Longueur de D-Cut: 15 mm
- Longueur de câble: 300 mm
- Poids: 1,52 kg
Spécification de l'encodeur
- Tension de conduite: 5V
- Courant de sortie: 55mA
- Resolution : 1000ppr
- Signal de sortie: 2 canaux
- Diamètre d'alésage: Φ8mm
- Fréquence de sortie: ≤1MHz
- Vitesse de course: ≤5000 tr/min
- Protection IP: IP20
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
WHT
|
Vert
|
Bleu
|
Noir
|
Ressources
- Fiche complète: 24HE34-5004D-E1000.pdf
- Courbe de couple: 24HE34-5004D-E1000 Torque Curve.pdf
- 24HE34-5004D-E1000.STEP
| Spécification du moteur | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 300 |
| Couple de maintien (oz.in) | 424,92 |
| Inductance de Phase(mH) | 1,8 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | Nema 24 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,45 |
| Courant Nominal (A) | 5 |
| Diamètre de l'arbre(mm) | 10 |
| Longueur d'arbre(mm) | 21 |
| Angle par pas(°) | 1,8 |
| Spécification de l'encodeur | |
| Courant de sortie(mA) | 55 |
| Fréquence de sortie(MHz) | ≤1MHz |
| Tension nominale(V) | 5 |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 canaux |
