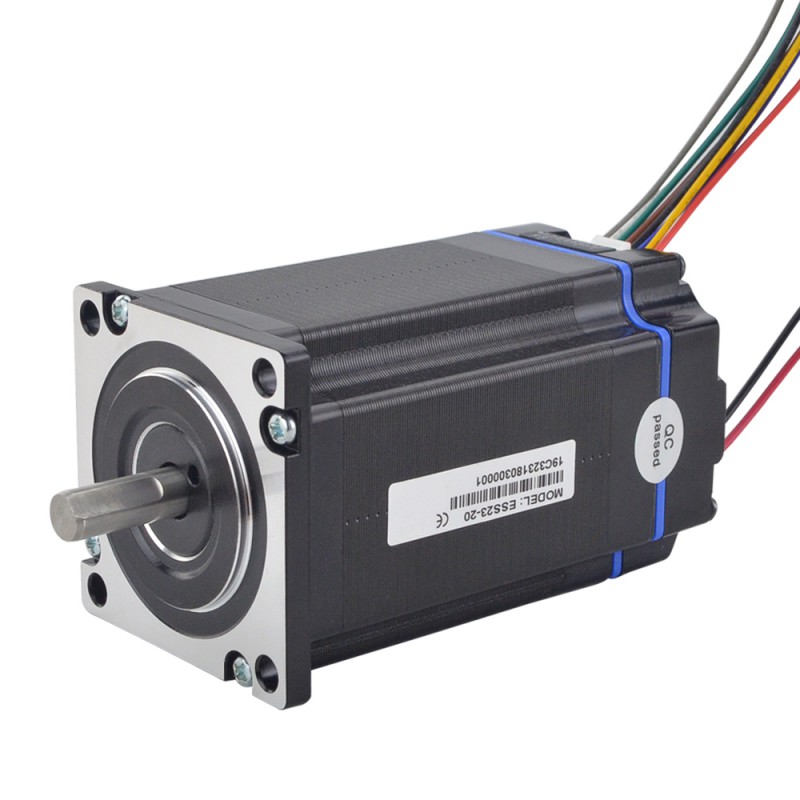

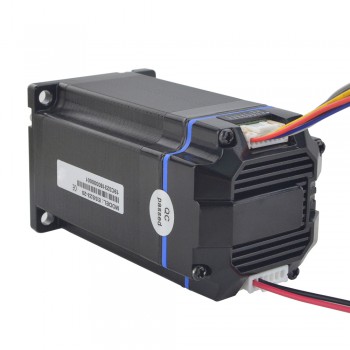

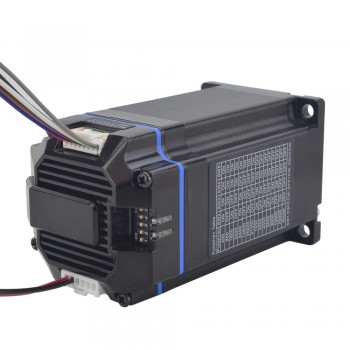

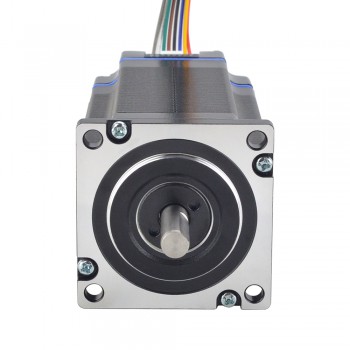

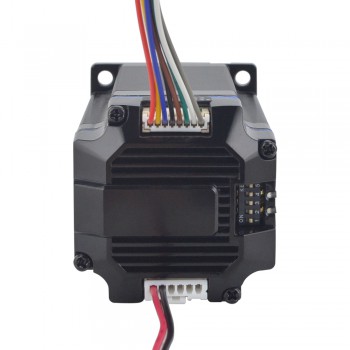

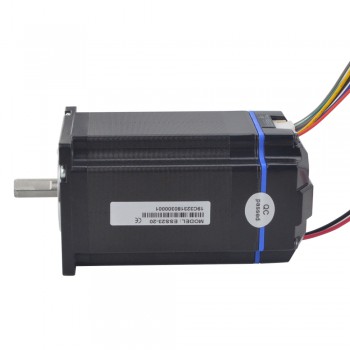

Moteur pas à pas intégré en boucle fermée Nema 23 ESS23-20 24-50V DC 2,2Nm 1000CPR Série ESS

Moteur pas à pas intégré en boucle fermée Nema 23 ESS23-20 24-50V DC 2,2Nm 1000CPR Série ESS

Spécifications électriques:

• Numéro de pièce du fabricant: ESS23-20
• Couple de maintien: 2,2Nm(311,60oz.in)
• Tension d'entrée: 24 - 50VCC
• Courant de crête de sortie: 1,8 - 4,0A
• Courant d'entrée logique:10mA
• Tension d'entrée logique:5V
• Type d'encodeur: Incrémentale
• Type de sortie du codeur: Différentiel
• Résolution: 1000CPR
• Canaux de signal de sortie du codeur: 2
• Résistance d'isolement: Plus de 100MΩ
• Résistance diélectrique: 500VCA pendant 1MIN,

Spécifications physiques:

• Dimension de la bride: 57 x 57mm
• Longueur du moteur: 80mm
• Diamètre de l'arbre: Φ8mm
• Longueur de D-Cut: 15mm
• Longueur d'arbre: 21mm
• Poids: 1257g

Rapport

Ressources

• Fiche technique: ESS23-20.pdf
• Courbe de couple: ESS23-20 Torque Curve.pdf
• ESS23-20.IGS
