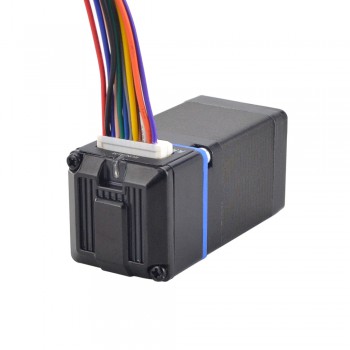

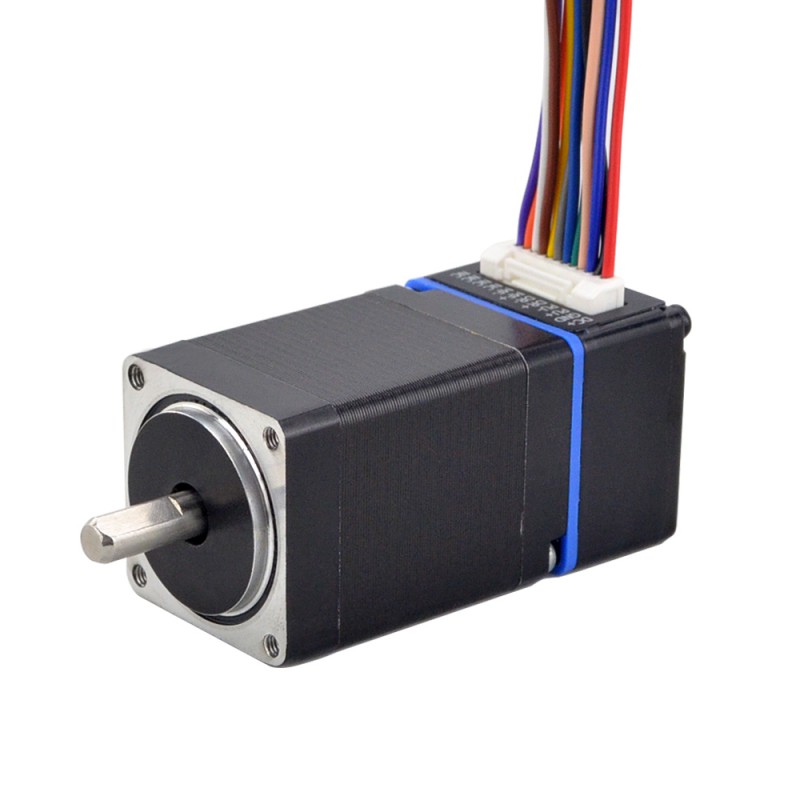

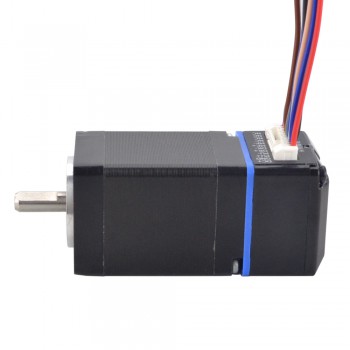

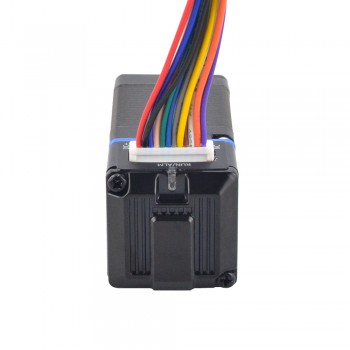

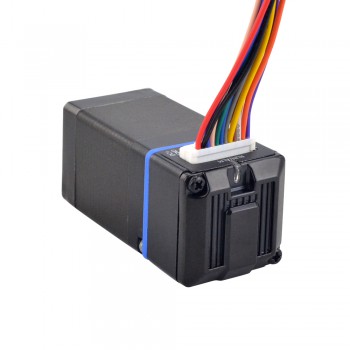

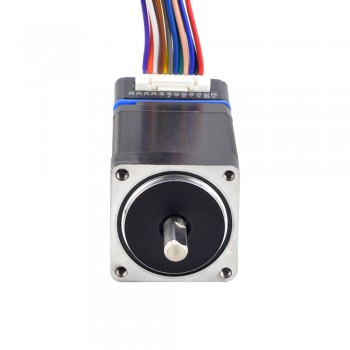

Moteur pas à pas intégré en boucle fermée Nema 11 ESS11-01 7,4Ncm 24VDC 5000CPR Série ESS

Moteur pas à pas intégré en boucle fermée Nema 11 ESS11-01 7,4Ncm 24VCC 5000CPR Série ESS

Spécifications électriques:

• Numéro de pièce du fabricant: ESS11-01
• Couple de maintien: 7,4Ncm(10,48oz.in)
• Tension d'entrée: 24VCC
• Courant de crête de sortie: 0,6 - 1,2A
• Courant d'entrée logique:10mA
• Tension d'entrée logique:5V
• Type d'encodeur: Incrémentale
• Type de sortie du codeur: Différentiel
• Résolution: 4096CPR
• Canaux de signal de sortie du codeur: 2
• Résistance d'isolement: Plus de 100MΩ
• Résistance diélectrique: 500VCA pendant 1MIN,

Spécifications physiques:

• Dimension de la bride: 28 x 28mm
• Longueur du moteur: 38,9mm
• Diamètre de l'arbre: Φ5mm
• Longueur de D-Cut: 10mm
• Longueur d'arbre: 15mm
• Poids: 182g

Rapport

Ressources

• Fiche technique: ESS11-01.pdf
• Courbe de couple: ESS11-01 Torque Curve.pdf
