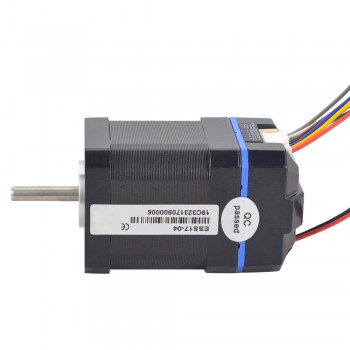

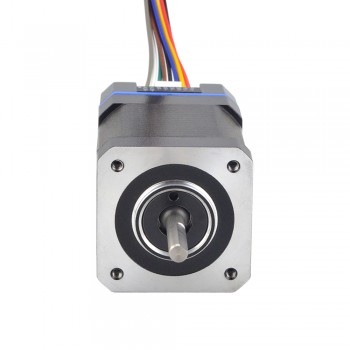

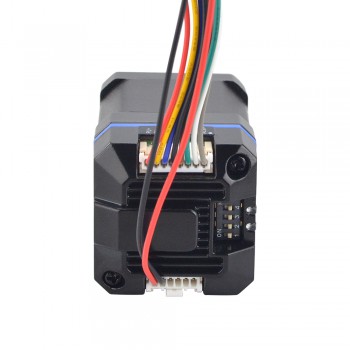

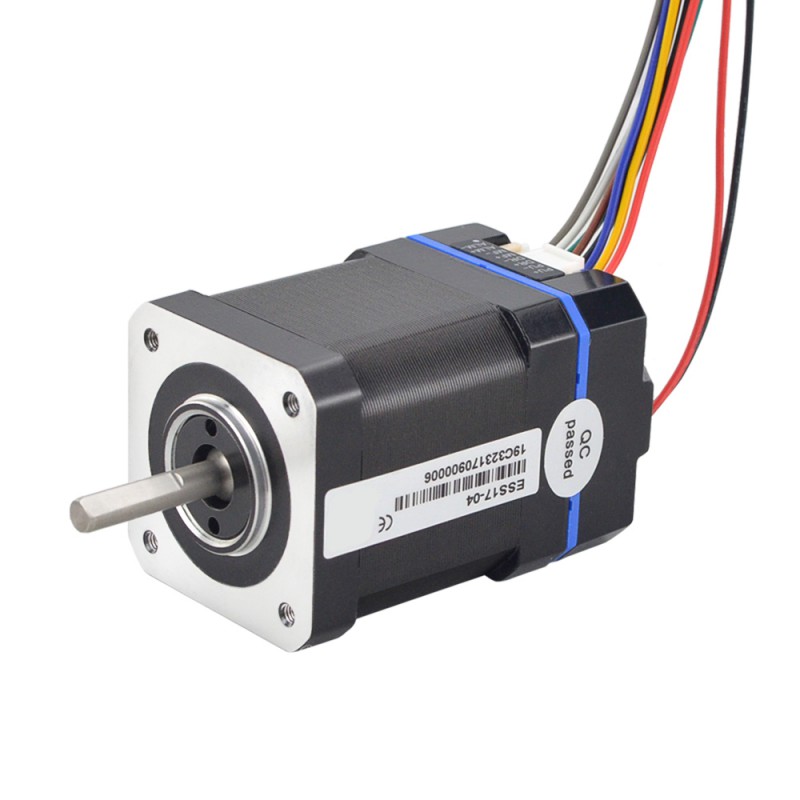

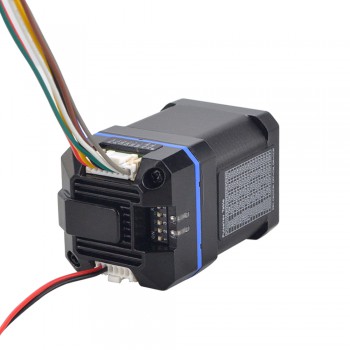

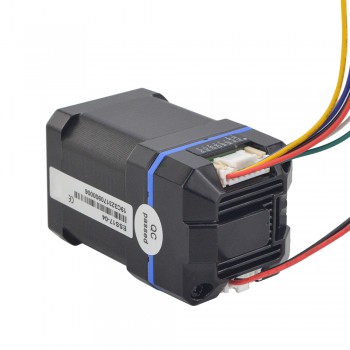

Moteur pas à pas intégré en boucle fermée Nema 17 ESS17-04 24-36VDC 0,48Nm 1000CPR Série ESS
Moteur pas à pas intégré en boucle fermée Nema 17 ESS17-04 24-36VCC 0,48Nm 1000CPR Série ESS
Spécifications électriques:
- Numéro de pièce du fabricant: ESS17-04
- Couple de maintien: 0,48Nm(68oz.in)
- Tension d'entrée: 24 - 36VCC
- Courant de crête de sortie: 0,8 - 2,0A
- Courant d'entrée logique:10mA
- Tension d'entrée logique:5V
- Type d'encodeur: Incrémentale
- Type de sortie du codeur: Différentiel
- Résolution: 1000CPR
- Canaux de signal de sortie du codeur: 2
- Résistance d'isolement: Plus de 100MΩ
- Résistance diélectrique: 500VCA pendant 1MIN,
Spécifications physiques:
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 47mm
- Diamètre de l'arbre: Φ5mm
- Longueur de D-Cut: 15mm
- Longueur d'arbre: 24mm
- Poids: 419g
Rapport
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Rouge
|
Jaune
|
Bleu
|
Noir
|
Brun
|
Vert
|
Blanc
|
Gris
|
Ressources
- Fiche technique: ESS17-04.pdf
- Courbe de couple: ESS17-04 Torque Curve.pdf
- ESS17-04.IGS
| Integrate Stepper Servo Motor Specification | |
|---|---|
| Tension d'entrée (V) | 24 - 36 VCC |
| Longueur (mm) | 47 |
| Courant de sortie | 0,8 - 2,0 A |
