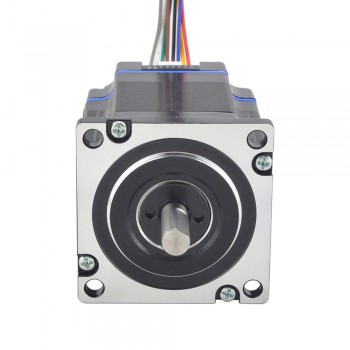

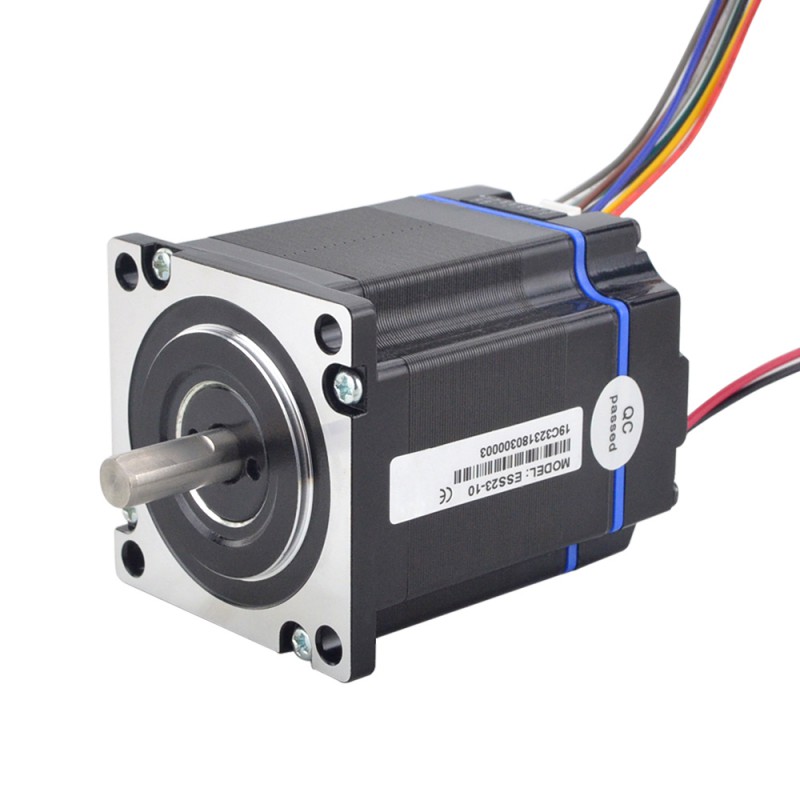

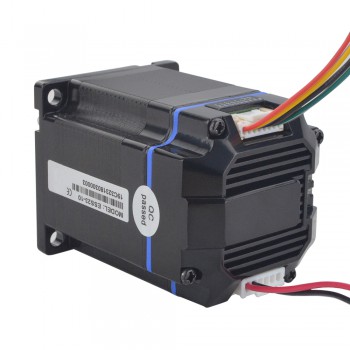

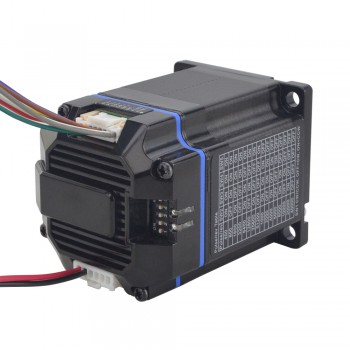

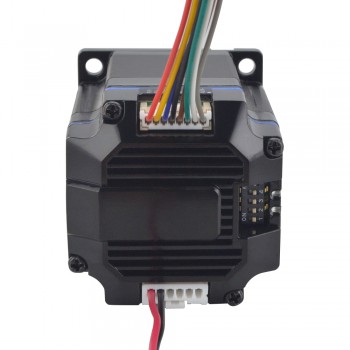

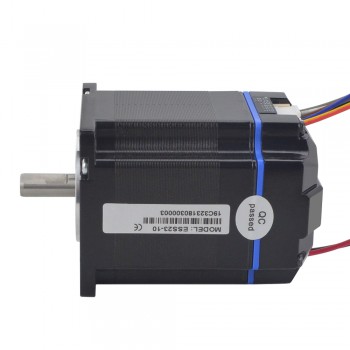

Moteur pas à pas intégré en boucle fermée Nema 23 ESS23-10 24-50VDC 1,2Nm 1000CPR Série ESS
Moteur pas à pas intégré en boucle fermée Nema 23 ESS23-10 24-50VCC 1,2Nm 1000CPR Série ESS
Spécifications électriques:
- Numéro de pièce du fabricant: ESS23-10
- Couple de maintien: 1,2Nm(170oz.in)
- Tension d'entrée: 24 - 50VCC
- Courant de crête de sortie: 1,8 - 4,0A
- Courant d'entrée logique:10mA
- Tension d'entrée logique:5V
- Type d'encodeur: Incrémentale
- Type de sortie du codeur: Différentiel
- Résolution: 1000CPR
- Canaux de signal de sortie du codeur: 2
- Résistance d'isolement: Plus de 100MΩ
- Résistance diélectrique: 500VCA pendant 1MIN,
Spécifications physiques:
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 56mm
- Diamètre de l'arbre: Φ8mm
- Longueur de D-Cut: 15mm
- Longueur d'arbre: 21mm
- Poids: 799g
Rapport
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Rouge
|
Jaune
|
Bleu
|
Noir
|
Brun
|
Vert
|
Blanc
|
Gris
|
Ressources
- Fiche technique: ESS23-10.pdf
- Courbe de couple: ESS23-10 Courbe de couple.pdf
- ESS23-10.IGS
| Integrate Stepper Servo Motor Specification | |
|---|---|
| Tension d'entrée (V) | 24 - 50 VCC |
| Longueur (mm) | 56 |
| Courant de sortie | 1,8 - 4,0 A |
