Kit CNC de Moteur Pas à Pas 1 Axe KIT07 1,9Nm 1,8 degrés (Moteur Pas à Pas et Driver Nema 23)
Kit CNC de Moteur Pas à Pas 1 Axe KIT07 1,9Nm 1,8 degrés (Moteur Pas à Pas et Driver Nema 23)

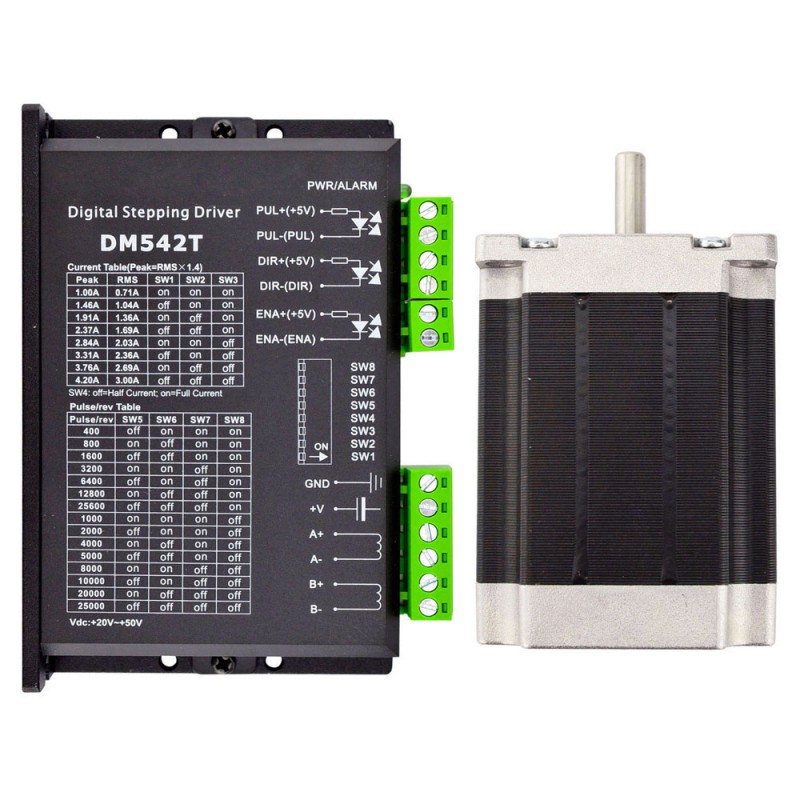

Ce kit CNC comprend:

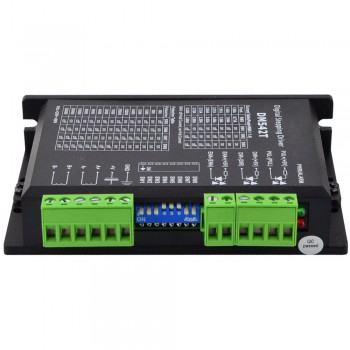

- 1 x Driver pas à pas numérique 1,0-4,2 A 20-50 VCC pour moteur pas à pas Nema 17, 23, 24

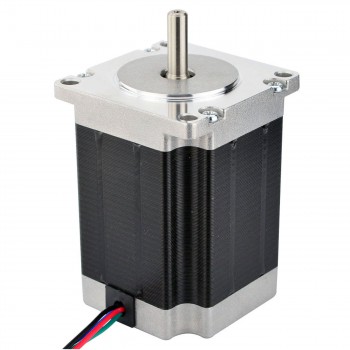

- 1 x Moteur pas à pas bipolaire Nema 23 1,8deg 1,9Nm (269oz.in) 3A 3,36V 57x57x76mm 4 fils
Spécification du moteur
- Numéro de pièce du fabricant: 23HS30-3004S
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 1,9Nm(269oz.in)
- Courant/phase: 3A
- Tension: 3,36V
- Résistance phase: 1,12ohms
- Inductance de Phase: 4,8mH ± 20%(1KHz)
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 76mm
- Diamètre de l'arbre: Φ6,35mm
- Longueur d'arbre: 21mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1,1kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Spécification du pilote
- Tension d'entrée 20-50VCC
- L'anti-résonance fournit un couple optimal et annule l'instabilité à mi-régime
- L'auto-identification du moteur et l'auto-configuration des paramètres à la mise sous tension offrent des réponses optimales avec différents moteurs.
- Le Multi-Stepping permet à une entrée de pas à faible résolution de produire une sortie de micropas plus élevée, ce qui permet un mouvement plus fluide du moteur
- 15 résolutions de micropas sélectionnables, notamment 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
- Démarrage progressif sans "saut" lors de la mise sous tension
- 8 courants de crête sélectionnables: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
- Fréquence d'entrée des impulsions jusqu'à 200 KHz, entrée compatible TTL et optiquement isolée
- Réduction automatique du courant de ralenti
- Convient aux moteurs biphasés et quadriphasés
- Prise en charge du mode PUL/DIR
- Protections contre les surtensions et les surintensités
Ressources
- Fiche complète: 23HS30-3004S.pdf
- Courbe de couple: 23HS30-3004S_Torque_Curve.pdf
- Manuel du conducteur: DM542T_V4.0.pdf, DM542T.pdf
- 23HS30-3004S.STEP
- DM542T(V4.0).STEP
- DM542T.STEP
| CNC Kit Specification | |
|---|---|
| Nombre d'axes | Axe unique |
| Boucle ouverte/ Boucle fermée | Boucle ouverte |
| Spécification du moteur | |
| Longueur du moteur(mm) | 76 |
| Couple de maintien (Ncm) | 190 |
| Couple de maintien (oz.in) | 269 |
| Inductance de Phase(mH) | 4,8 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1,12 |
| Courant Nominal (A) | 3.0 |
| Longueur d'arbre(mm) | 21 |
| Angle par pas(°) | 1,8 |
| Spécification du pilote pas à pas | |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Micropas (étapes/rév.) | 400 - 25600 |
| Courant de sortie(A) | 1 - 4,2 |
| Largeur d'impulsion(μs) | 2,5 |
| Tension d'entrée (V) | 20 - 50 |
| Spécification physique | |
| Poids(g) | 1100 |
