Mini moteur pas à pas bipolaire nema 8 (1,6Ncm 8HS11-0204S 1,8degréré 4,8V 0,2A 4 fils)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€18,38

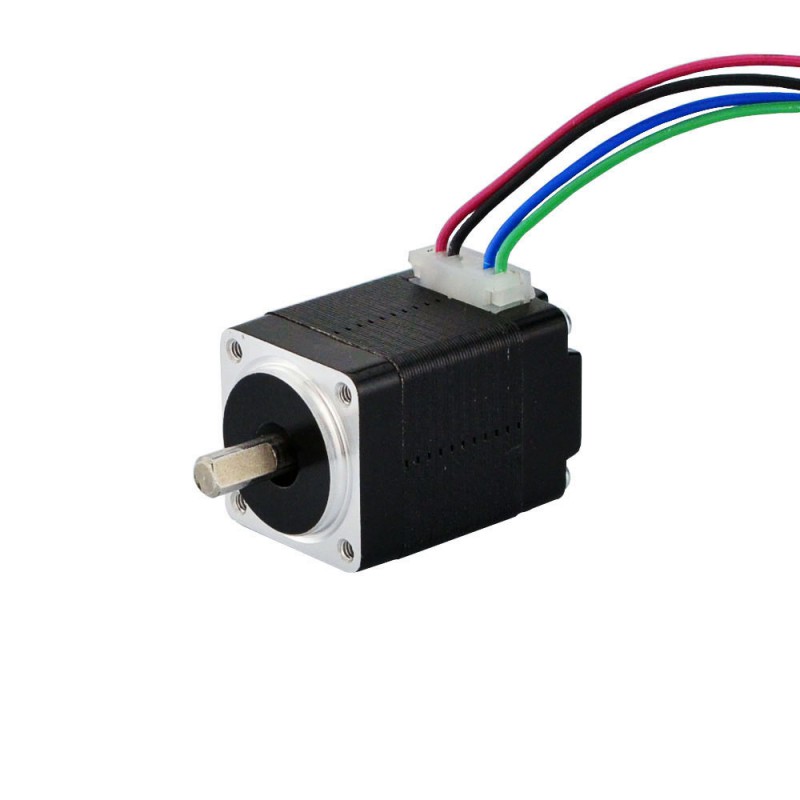

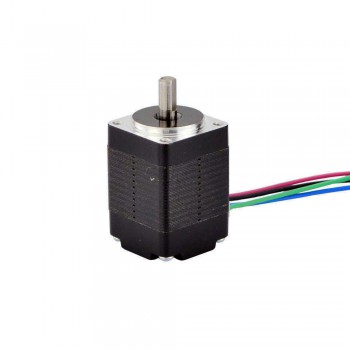

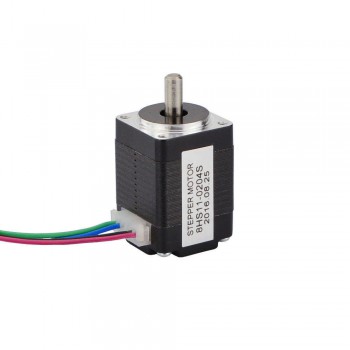

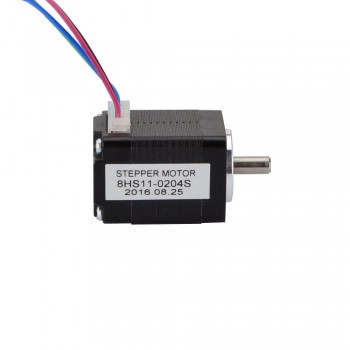

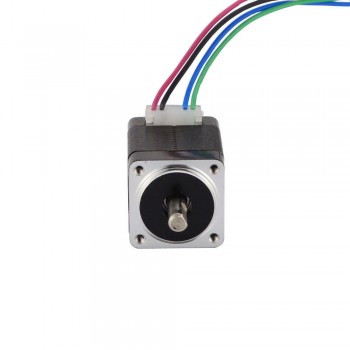

Mini Nema 8 pas-à-pas Moteur bipolaire 1,8 deg 1,6Ncm (2,3oz.in) 0,2A 4,8V 20x20x28mm 4 fils
Ce mini moteur pas à pas de nema 8 est le plus petit moteur hybride que nous ayons, avec un angle de pas de 1,8deg et une taille de 20x20x28mm. Il a 4 fils, chaque phase tire 0,2A à 4,8V, avec un couple de maintien de 1,6Ncm (2,3oz.in).
Spécification électrique
- Numéro du modèle: 8HS11-0204S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 1,6Ncm(2,3oz.in)
- Courant/phase: 0,2A
- Tension nominale: 4,8V
- Résistance phase: 24ohms
- Inductance de Phase: 8mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 20 x 20mm
- Longueur du moteur: 28mm
- Diamètre de l'arbre: Φ4mm
- Longueur d'arbre: 10mm
- Longueur de D-Cut: 7mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 60g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 1,6 |
| Couple de maintien (oz.in) | 2,3 |
| Inductance de Phase(mH) | 8 |
| Résistance de Phase(ohm) | 24 |
| Courant Nominal (A) | 0,2 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 28 |
| Taille du cadre(mm) | 20x20 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 4 |
| Longueur d'arbre(mm) | 10 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 50 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
