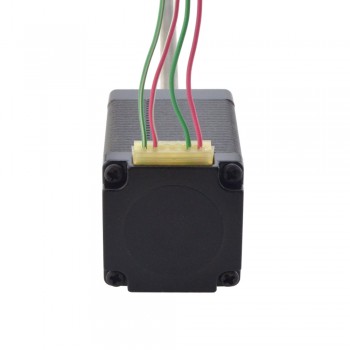

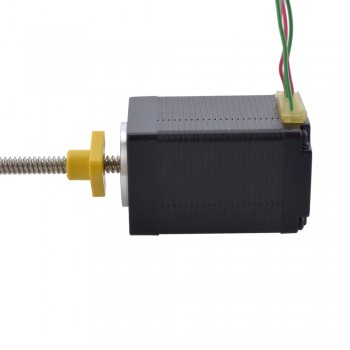

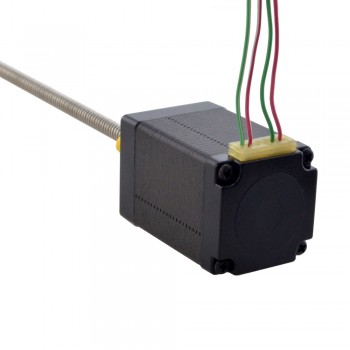

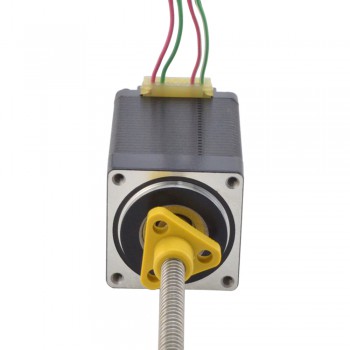

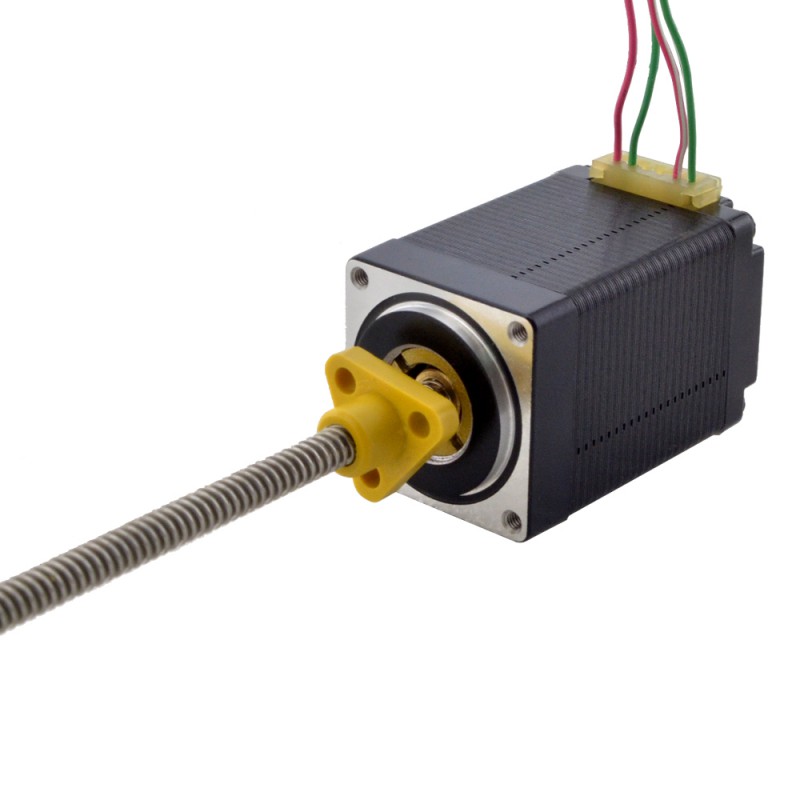

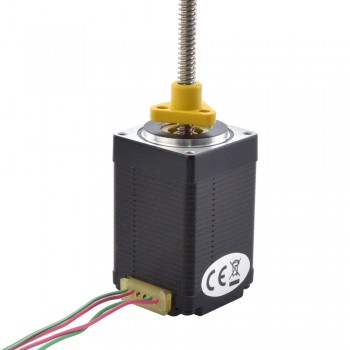

Moteur pas à pas linéaire externe Nema 11 bipolaire 11E18S1004GD5-150RS 1,0A 1,8 degrés 0,12Nm plomb 2,54mm
Ce modèle est un moteur pas à pas linéaire à vis Nema 11 ACME avec une longueur de corps de 46 mm, un angle de pas de 1,8 degrés et un courant nominal de 1 A. Il est intégré avec un diamètre de Φ4,76 mm (0,1874"), une longueur de vis ACME de 150 mm (5,9055") et un Écrou à vis POM, la course linéaire est de 2,54 mm (0,1") par tour. Il présente les caractéristiques de haute performance, de longue durée de vie, de faible bruit et de haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 11E18S1004GD5-150RS
Type de moteur: External(ACME)
Angle par pas: 1,8°
Couple de maintien: 0,12Nm(16,99oz.in)
Courant/phase: 1A
Résistance phase: 3,7ohms
Inductance de Phase: 3,7mH±20%(1KHz)
Spécification physique
Dimension de la bride: 28 x 28mm
Longueur du moteur: 46mm

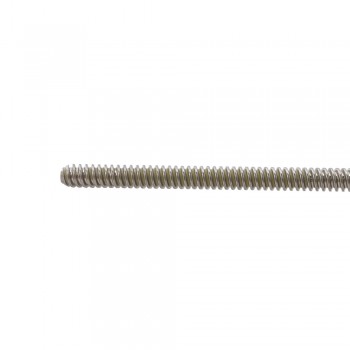

Longueur de la vis mère: 150mm(5,9055")
Diamètre de la vis-mère: Φ4,76mm(0,1874")
Résolution/pas: 0,0127mm(0,0005")
Résolution/lap: 2,54mm(0,1")
Nombre de câble: 4
Nombre de démarrages de thread: 2
Longueur de câble: 300mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 3,7 |
| Résistance de Phase(ohm) | 3,7 |
| Courant Nominal (A) | 1,0 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | External(Acme) |
| Spécification physique | |
| Longueur du moteur(mm) | 46 |
| Taille du cadre(mm) | Nema 11 (28 x 28) |
| Longueur de câble(mm) | 300 |
| Longueur de la vis mère(mm) | 150 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 2,54 |
| Résolution/pas (mm) | 0,0127 |
| Indice IP | 40 |
| Diamètre de la vis mère(mm) | 4,76 |
