Moteur pas à pas linéaire non-captive acme Nema 11 1,8 degrés 0,12Nm 1,0A plomb 10,16mm distance de voyage 200m

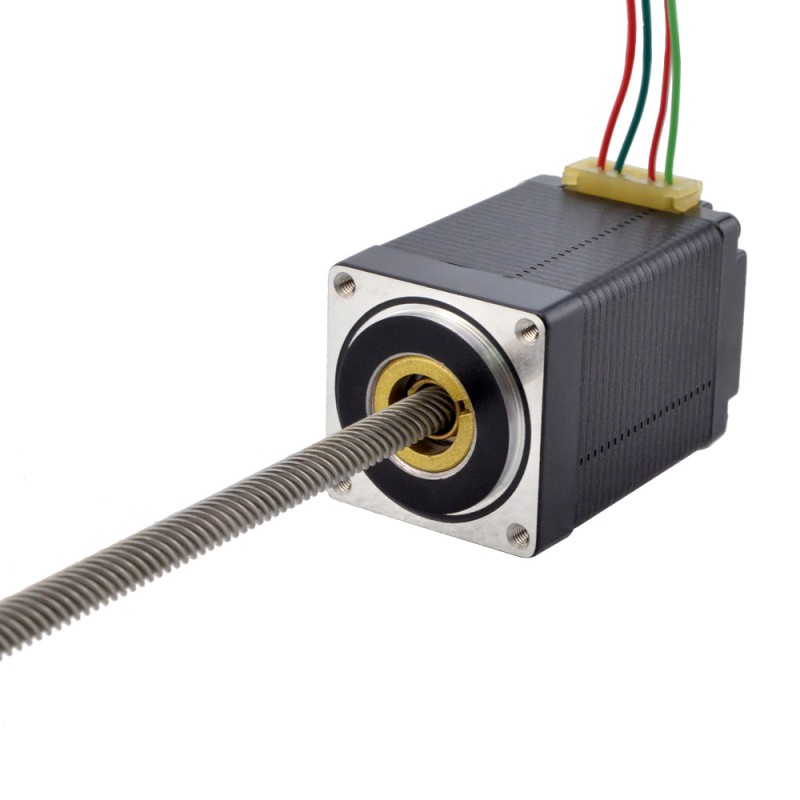

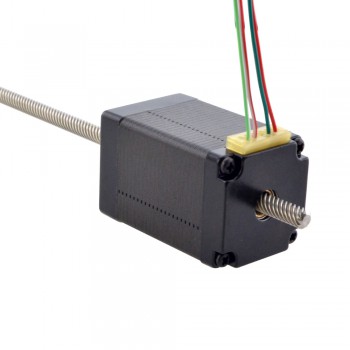

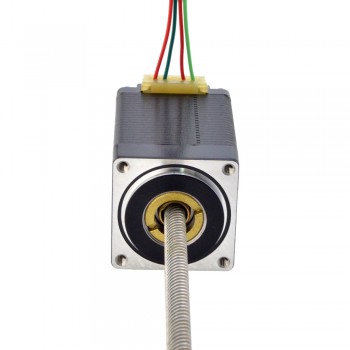

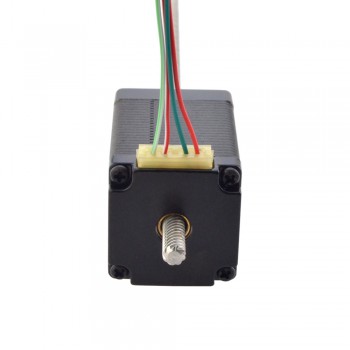

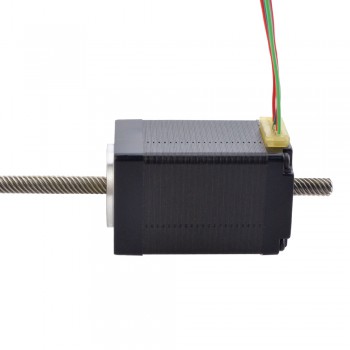

Ce modèle est un moteur pas à pas à vis linéaire non captive Nema 11 avec une longueur de corps de 46 mm, un angle de pas de 1,8 degrés et un courant nominal de 1 A. Il est intégré avec un diamètre de Φ4,76 mm (0,1874") et une longueur de vis mère de 200 mm (7,874"). et un écrou à vis POM, la course linéaire est de 10,16 mm (0,4") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 11N18S1004ND5-200RS
Type de moteur: Non-Captive
Angle par pas: 1,8°
Couple de maintien: 0,12Nm(16,99oz,in)
Courant/phase: 1A
Résistance phase: 3,7ohms
Inductance de Phase: 3,7mH±20%(1KHz)
Spécification physique
Dimension de la bride: 28 x 28mm
Longueur du moteur: 46mm

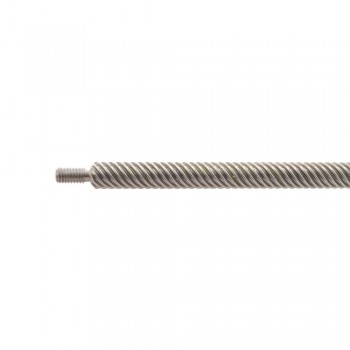

Longueur de la vis mère: 200mm(7,874")
Diamètre de la vis-mère: Φ4,76mm(0,1874")
Résolution/pas: 0,0508mm(0,002")
Résolution/lap: 10,16mm(0,4")
Nombre de câble: 4
Nombre de démarrages de thread: 8
Longueur de câble: 300mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 3,7 |
| Résistance de Phase(ohm) | 3,7 |
| Courant Nominal (A) | 1,0 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | Non-Captive |
| Spécification physique | |
| Longueur du moteur(mm) | 46 |
| Taille du cadre(mm) | Nema 11 (28 x 28) |
| Longueur de câble(mm) | 300 |
| Longueur de la vis mère(mm) | 200 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 10,16 |
| Résolution/pas (mm) | 0,0508 |
| Indice IP | 40 |
| Diamètre de la vis mère(mm) | 4,76 |
