Moteur pas à pas linéaire non-captive acme Nema 17 17N19S2504GF5-200RS 1,8 degrés 0,5Nm 2,5A plomb 2,54mm

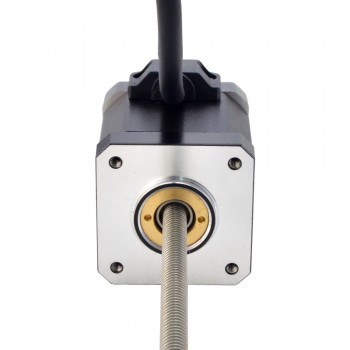

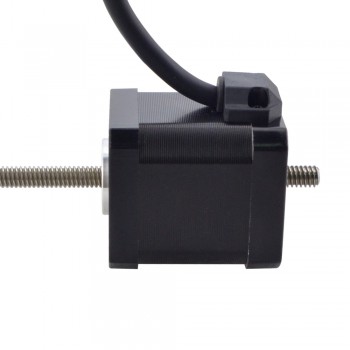

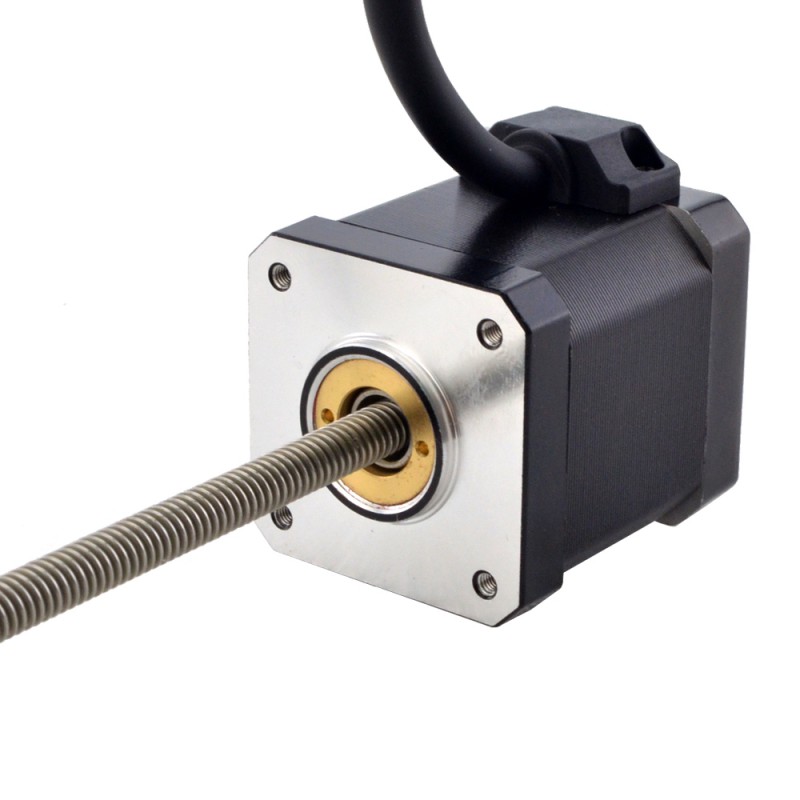

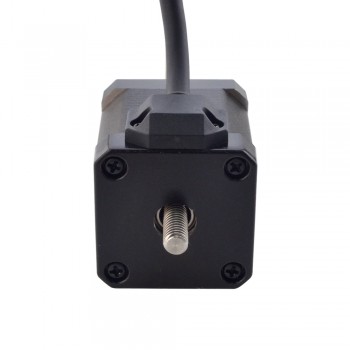

Ce modèle est un moteur pas à pas linéaire à vis non captive Nema 17 avec une longueur de corps de 48 mm, un angle de pas de 1,8 degrés et un courant nominal de 2,5 A. Il est intégré avec un diamètre de Φ6,35 mm (0,25"), une longueur de vis mère de 200 mm (7,8740") et un écrou à vis POM, la course linéaire est de 2,54 mm (0,1") par tour. Il présente les caractéristiques de haute performance, de longue durée durée de vie, faible bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 17N19S2504GF5-200RS
Type de moteur: Non-Captive
Angle par pas: 1,8°
Couple de maintien: 0,5Nm(70,82oz.in)
Courant/phase: 2,5A
Résistance phase: 0,8ohms
Inductance de Phase: 1,8mH±20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 48mm

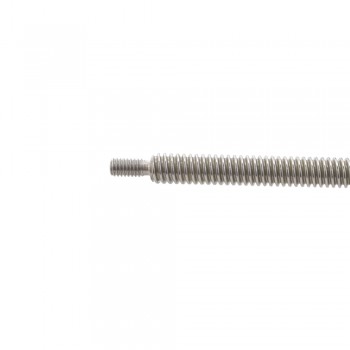

Longueur de la vis mère: 200mm(7,8740")
Diamètre de la vis-mère: Φ6,35mm(0,25")
Résolution/pas: 0,0127mm(0,0005")
Résolution/lap: 2,54mm(0,1")
Nombre de câble: 4
Nombre de démarrages de thread: 2
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 1,8 |
| Résistance de Phase(ohm) | 0,8 |
| Courant Nominal (A) | 2,5 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | Non-Captive |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 6,35 |
| Longueur de la vis mère(mm) | 200 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 2,54 |
| Résolution/pas (mm) | 0,0127 |
| Indice IP | 40 |
