Moteur pas à pas linéaire non-captive acme Nema 23 bipolaire 3,0A 1,8degrés 1Nm plomb 5,08mm distance de voyage 200mm

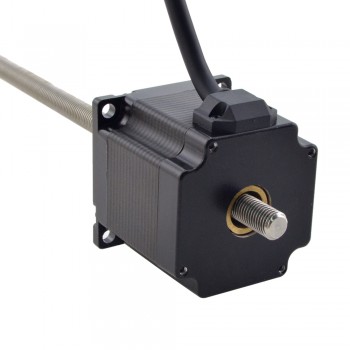

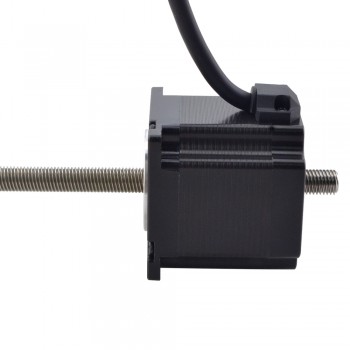

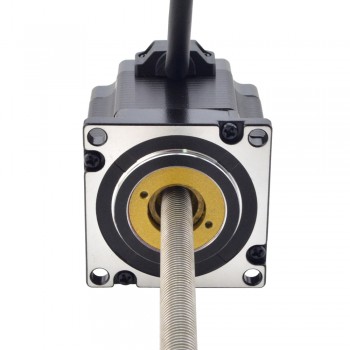

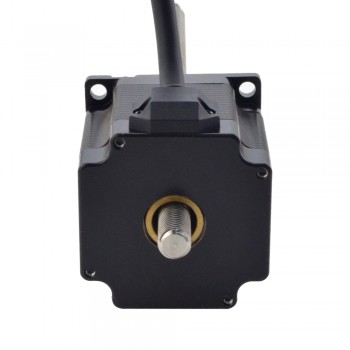

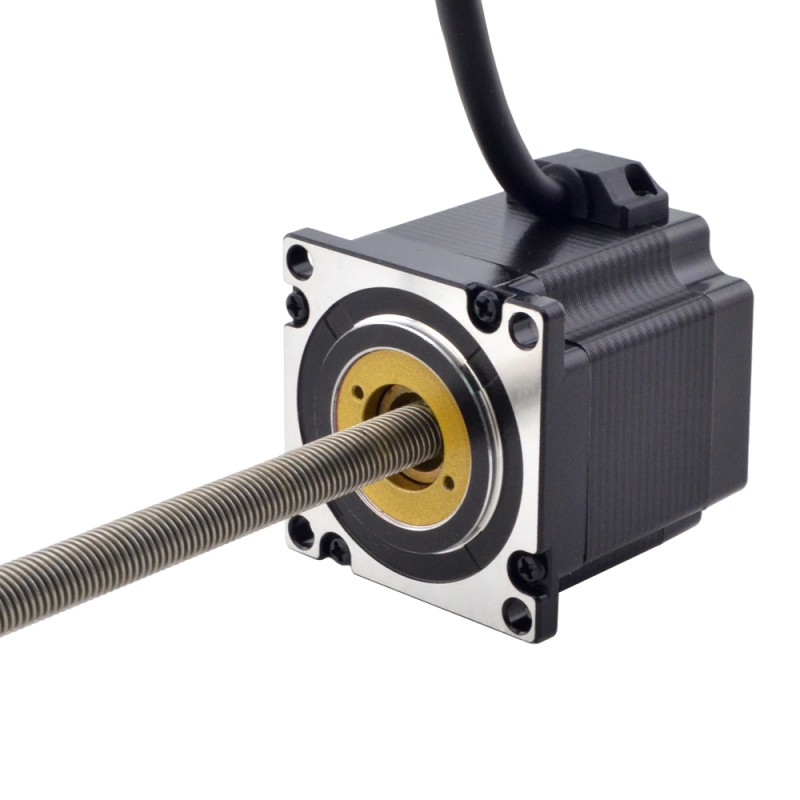

Ce modèle est un moteur pas à pas linéaire à vis non captive Nema 23 avec une longueur de corps de 56 mm, un angle de pas de 1,8 degrés et un courant nominal de 3 A. Il est intégré avec un diamètre de Φ9,525 mm (0,375"), une longueur de vis mère de 250 mm (9,8425") et un écrou à vis POM, la course linéaire est de 5,08 mm (0,2") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 23N22S3004HG5-250RS
Type de moteur: Non-Captive
Angle par pas: 1,8°
Couple de maintien: 1Nm(141,64oz.in)
Courant/phase: 3A
Résistance phase: 1,1ohms
Inductance de Phase: 4,5mH±20%(1KHz)
Spécification physique
Dimension de la bride: 57 x 57mm
Longueur du moteur: 56mm

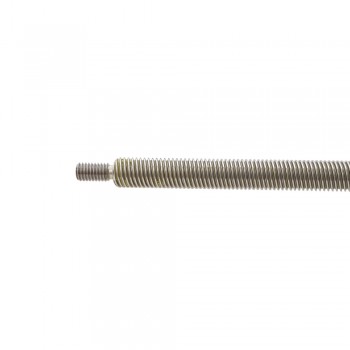

Longueur de la vis mère: 250mm(9,8425")
Diamètre de la vis-mère: Φ9,525mm(0,375")
Résolution/pas: 0,0254mm(0,001")
Résolution/lap: 5,08mm(0,2")
Nombre de câble: 4
Nombre de démarrages de thread: 4
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Résistance de Phase(ohm) | 1,1 |
| Courant Nominal (A) | 3,0 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | Non-Captive |
| Inductance de Phase(mH) | 4,5 |
| Spécification physique | |
| Longueur du moteur(mm) | 56 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 9,525 |
| Longueur de la vis mère(mm) | 250 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 5,08 |
| Indice IP | 40 |
| Résolution/pas (mm) | 0,0254 |
