Moteur pas à pas linéaire non-captive acme Nema 8 8N15S0504DC5-150RS bipolaire 0,5A 1,8 degrés 0,02Nm plomb 4mm

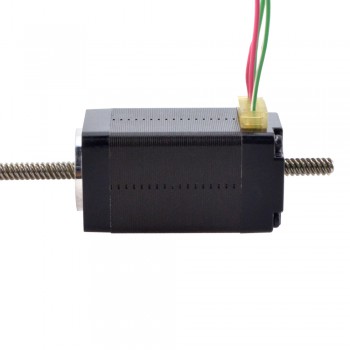

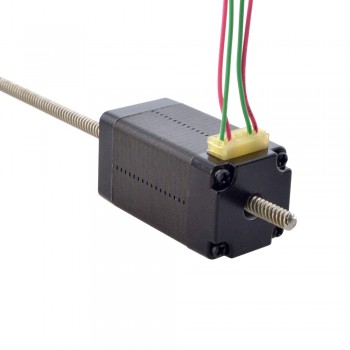

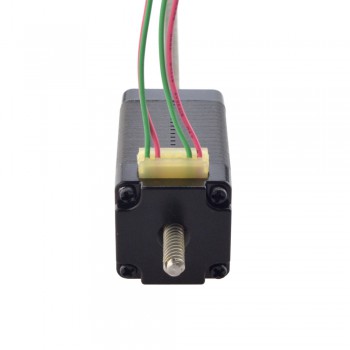

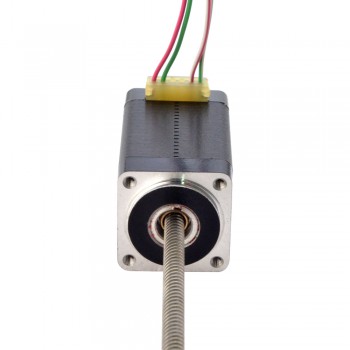

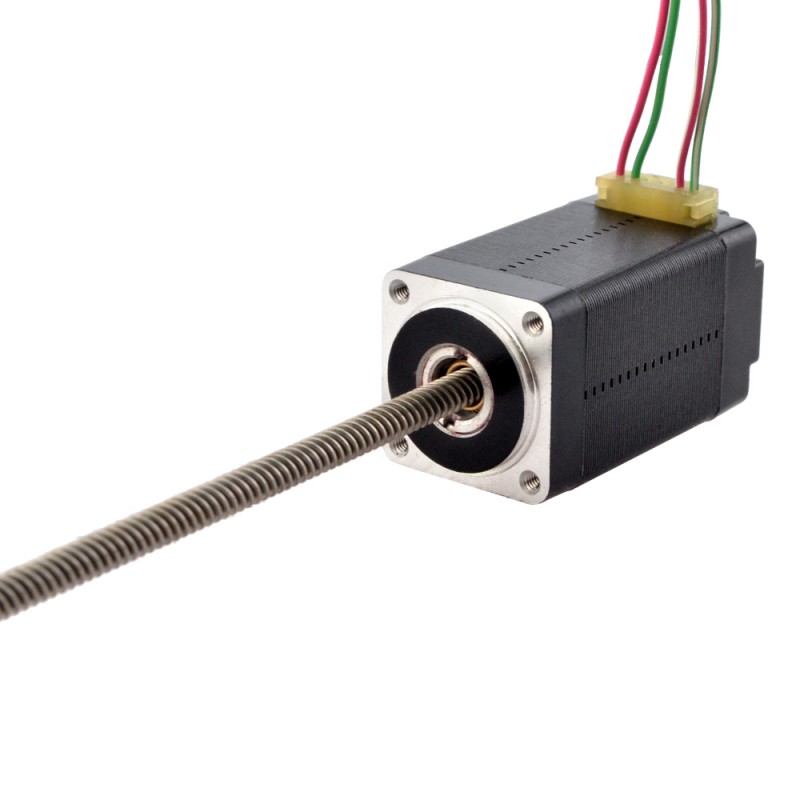

Ce modèle est un moteur pas à pas linéaire à vis non captive Nema 8 avec une longueur de corps de 38,2 mm, un angle de pas de 1,8 degrés et un courant nominal de 0,5 A. Il est intégré à une vis mère de 3,5 mm (0,1378") de diamètre et 150 mm (5,906"). de longueur et un écrou à vis POM, la course linéaire est de 4 mm (0,1575") par tour. Il présente les caractéristiques de haute performance, de longue durée de vie, de faible bruit et de haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 8N15S0504DC5-150RS
Type de moteur: Non-Captive
Angle par pas: 1,8°
Couple de maintien: 0,02Nm(2,83oz.in)
Courant/phase: 0,5A
Résistance phase: 12,5ohms
Inductance de Phase: 4,5mH±20%(1KHz)
Spécification physique
Dimension de la bride: 20 x 20mm
Longueur du moteur: 38,2mm

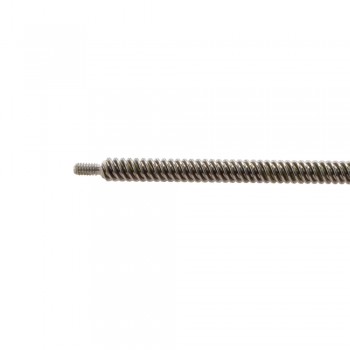

Longueur de la vis mère: 150mm(5,906")
Diamètre de la vis-mère: Φ3,5mm(0,1378")
Résolution/pas: 0,02mm(0,0007874")
Résolution/lap: 4mm(0,1575")
Nombre de câble: 4
Nombre de démarrages de thread: 4
Longueur de câble: 300mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Résistance de Phase(ohm) | 12,5 |
| Courant Nominal (A) | 0,5 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | Non-Captive |
| Inductance de Phase(mH) | 4,5 |
| Spécification physique | |
| Taille du cadre(mm) | Nema 8 (20 x 20) |
| Longueur de câble(mm) | 300 |
| Diamètre de la vis mère(mm) | 3,5 |
| Longueur de la vis mère(mm) | 150 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 4 |
| Résolution/pas (mm) | 0,02 |
| Indice IP | 40 |
| Longueur du moteur(mm) | 38,2 |
