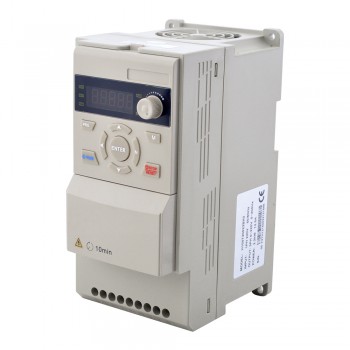

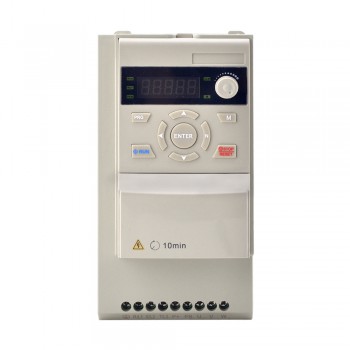

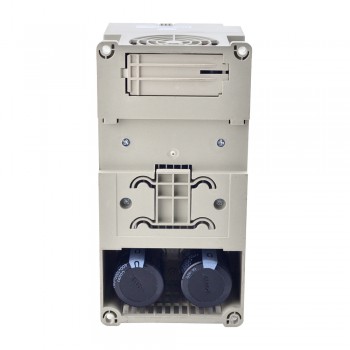

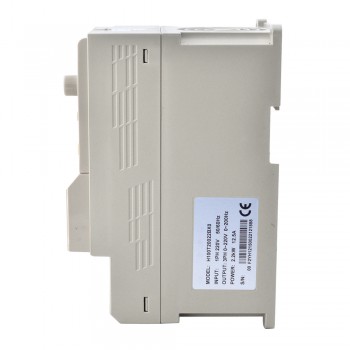

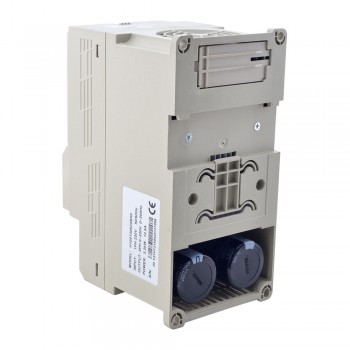

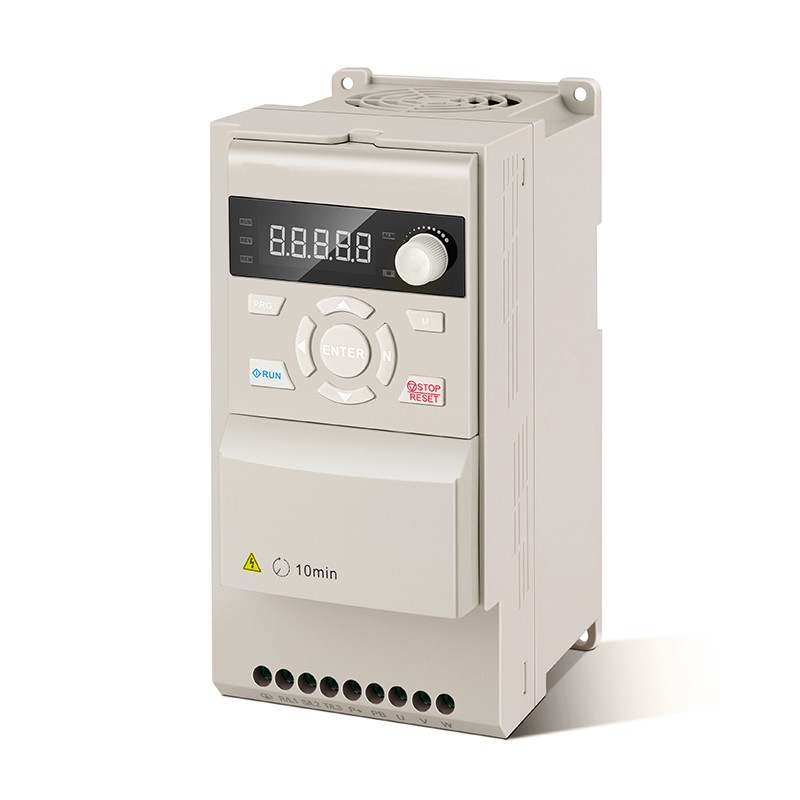

Variateur de fréquence VFD série H100 H100T20022BX0 3CH 2,2KW 12,5A Monophasé/Triphasé 220V
Ce VFD avec une puissance de 3 CH (2,2 kW) et une tension d'entrée monophasée/triphasée de 220 V. La série H100 est un entraînement à fréquence variable général (VFD), ils sont largement utilisés dans les applications de : machines textiles, machines d'emballage, machines de gravure, machines d'impression, Machines alimentaires, machines à bois, ventilateurs de pompe, machines en céramique, pompes solaires et autres.
Principales spécifications
Tension d'entrée nominale: Monophasé / Triphasé 220V
Tension d'entrée autorisée: Monophasé 180~260VCA, Triphasé 320~460VCA
Fréquence d'entrée: 50/60Hz(+/-5%)
Courant d'entrée: Monophasé 23A, Triphasé 13.5A
Puissance: 3ch(2.2Kw)
Courant de sortie: 12.5A
Tension de sortie: 0~Tension d'entrée nominale
Fréquence de sortie: 0~1000Hz
Capacité de sortie: 150% de courant nominal 60s, 180% de courant nominal 2s
| Variable Frequency Drive Specification | |
|---|---|
| Tension d'entrée | monophasé 220V / triphasé 220VAC |
| Tension d'entrée autorisée | 180 - 260VCA(monophasé) / 320 - 460VCA(triphasé) |
| Fréquence d'entrée | 50 - 60Hz |
| Courant d'entrée | 23A(monophasé) / 13,5A(triphasé) |
| Courant de sortie | 12,5A |
| Modes de contrôle | V/F, SVC |
| Fréquence de sortie | 0 - 1000Hz |
| Capacité de sortie | 150% de courant nominal 60s, 180% de courant nominal 2s |
| Mode modulation | SVPWM |
| Couple de démarrage | 1Hz / 150% |
| Plage de vitesse | 1 : 100(SVC) |
| Courbe d'accélération/décélération | Ligne / Courbe en S |
| Précision de fréquence | Numérique (Fréquence Max. +/-0,01%) / Anologique (Fréquence Max. +/-1%) |
| Type de moteur | Moteur asynchrone, moteur synchrone, moteur monophasé |
| Résolution de fréquence | Numérique (0,1Hz) / Analogique (Fréquence max./-1%) |
| Source de commande | Clavier, Terminal, Communication |
| Sans arrêt lors de la mise hors tension instantanée | Sans arrêt lors de la mise hors tension instantanée, chute de fréquence automatique |
| Source de valeur de réglage | Numérique, Analogique, Multi-vitesse, Communication |
| PID | Prise en charge du paramètre principal + PID |
| Clavier externe | Oui |
| Fonction de protection | Protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre la surchauffe, protection contre les surcharges, protection contre la perte de phase, fuite à la terre, etc. |
| Altitude | Utilisation de déclassement au-dessus de 1 000 M, déclassement de 10% par 1000M |
| Température de l'environnement | -10 ℃ ~ + 40 ℃ (température ambiante autour de 40 ℃ ~ 50 ℃, veuillez utiliser un déclassement) |
| Humidité | 5%~95%HR, pas de condensation |
| Vibration | <5,9M/S (0,6g) |
| Température du magasin | -40℃ ~ +70℃ |
| Puissance | 3 CV/2,2 kW |
| Tension de sortie | 0 - Tension d'entrée nominale |
| Limite de courant rapide | Limiter rapidement le courant dans la valeur de protection actuelle, pour assurer la sécurité de l'équipement |
| Affichage LED | Peut afficher: fréquence de sortie, tension de sortie, courant de sortie, tension du bus, valeur d'affichage 1, valeur d'affichage 2, erreur, alarme |
| Environnement du magasin | À l'intérieur, à l'abri de la lumière directe du soleil, sans poussière, sans gaz corrosif, sans gaz inflammable, sans brouillard d'huile, sans vapeur, sans goutte et sans salinité, etc. |
