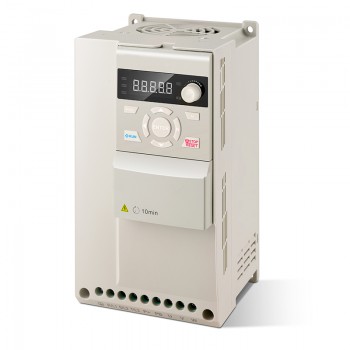

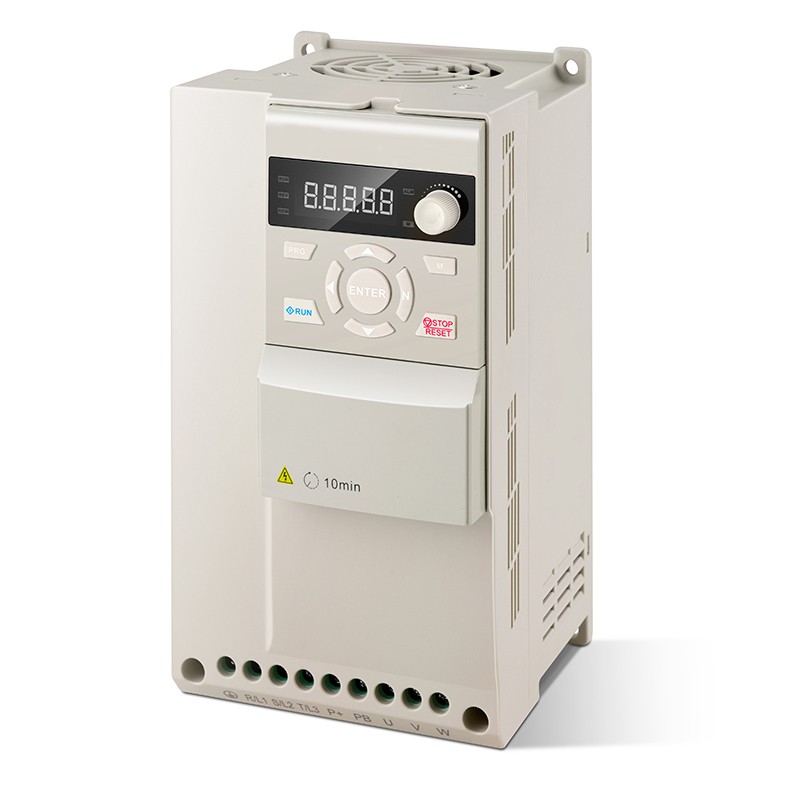

Variateur de fréquence VFD série H100 H100T20055BX0 7,5CH 5,5KW 23A Triphasé 220V pour Moteur de Broche CNC
Ce VFD avec une puissance de 7,5 CH (5,5 kW) et une tension d'entrée triphasée de 220 V. La série H100 est un entraînement à fréquence variable général (VFD), ils sont largement utilisés dans les applications suivantes : machines textiles, machines d'emballage, machines de gravure, machines d'impression, machines alimentaires. machines, machines à bois, ventilateurs de pompe, machines en céramique, pompes solaires et autres.
Principales spécifications
Tension d'entrée nominale: Triphasé 220V
Tension d'entrée autorisée: 320~460VCA
Fréquence d'entrée: 50/60Hz(+/-5%)
Courant d'entrée: 24A
Puissance: 7,5ch(5,5KW)
Courant de sortie: 23A
Tension de sortie: 0~Tension d'entrée nominale
Fréquence de sortie: 0~1000Hz
Capacité de sortie: 150% de courant nominal 60s, 180% de courant nominal 2s
| Variable Frequency Drive Specification | |
|---|---|
| Tension d'entrée autorisée | 320-460VCA |
| Fréquence d'entrée | 50 - 60Hz |
| Courant d'entrée | 24A(triphasé) |
| Puissance | 7,5 CV/5,5 kW |
| Courant de sortie | 23A |
| Modes de contrôle | V/F, SVC |
| Fréquence de sortie | 0 - 1000Hz |
| Capacité de sortie | 150% de courant nominal 60s, 180% de courant nominal 2s |
| Mode modulation | SVPWM |
| Couple de démarrage | 1Hz / 150% |
| Plage de vitesse | 1 : 100(SVC) |
| Courbe d'accélération/décélération | Ligne / Courbe en S |
| Précision de fréquence | Numérique (Fréquence Max. +/-0,01%) / Anologique (Fréquence Max. +/-1%) |
| Type de moteur | Moteur asynchrone, moteur synchrone, moteur monophasé |
| Résolution de fréquence | Numérique (0,1Hz) / Analogique (Fréquence max./-1%) |
| Source de commande | Clavier, Terminal, Communication |
| Sans arrêt lors de la mise hors tension instantanée | Sans arrêt lors de la mise hors tension instantanée, chute de fréquence automatique |
| Source de valeur de réglage | Numérique, Analogique, Multi-vitesse, Communication |
| PID | Prise en charge du paramètre principal + PID |
| Clavier externe | Oui |
| Fonction de protection | Protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre la surchauffe, protection contre les surcharges, protection contre la perte de phase, fuite à la terre, etc. |
| Altitude | Utilisation de déclassement au-dessus de 1 000 M, déclassement de 10% par 1000M |
| Température de l'environnement | -10 ℃ ~ + 40 ℃ (température ambiante autour de 40 ℃ ~ 50 ℃, veuillez utiliser un déclassement) |
| Humidité | 5%~95%HR, pas de condensation |
| Vibration | <5,9M/S (0,6g) |
| Température du magasin | -40℃ ~ +70℃ |
| Tension d'entrée | (triphasé) 380VCA |
| Tension de sortie | 0 - Tension d'entrée nominale |
| Limite de courant rapide | Limiter rapidement le courant dans la valeur de protection actuelle, pour assurer la sécurité de l'équipement |
| Affichage LED | Peut afficher: fréquence de sortie, tension de sortie, courant de sortie, tension du bus, valeur d'affichage 1, valeur d'affichage 2, erreur, alarme |
| Environnement du magasin | À l'intérieur, à l'abri de la lumière directe du soleil, sans poussière, sans gaz corrosif, sans gaz inflammable, sans brouillard d'huile, sans vapeur, sans goutte et sans salinité, etc. |
