Carte de contrôleur de moteur pas à pas CNC 3 axes TB6560 pour moteur pas à pas Nema 17, 23

Cette nouvelle carte pilote pas à pas 3 axes TB6560 est une carte pilote professionnelle destinée à l'industrie CNC. Sa grande fiabilité en fait un choix idéal pour les applications exigeantes.

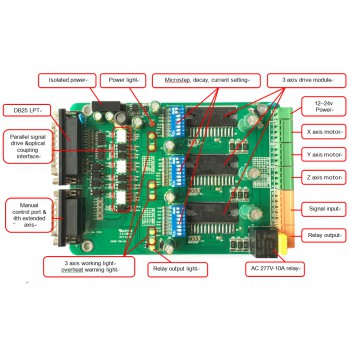

Principales caractéristiques

Toshiba TB6560AHQ chip - Haute puissance, courant maximum 3,5A

Résolution 1, 1/2, 1/8, 1/16 micro pas à pas

Tension de travail CC12-CC30V, tension nominale 24V

Courant réglable avec 100%, 75%, 50%, 20% du courant total par interrupteur intégré,

Fonction à mi-courant quand aucun signal n'empêche le chauffage du moteur,

Construit avec un relais 227V 10A

Circuit de contrôle manuel inclus.

Sécurité en surcharge, surintensité et surchauffe.

Protégez l'ordinateur en utilisant un courant isolant (1000 VCC) et un coupleur optoélectronique.

Prend en charge la plupart des logiciels parallèles MACH3, KCAM4, EMC2, etc.

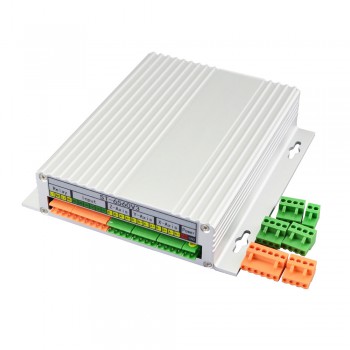

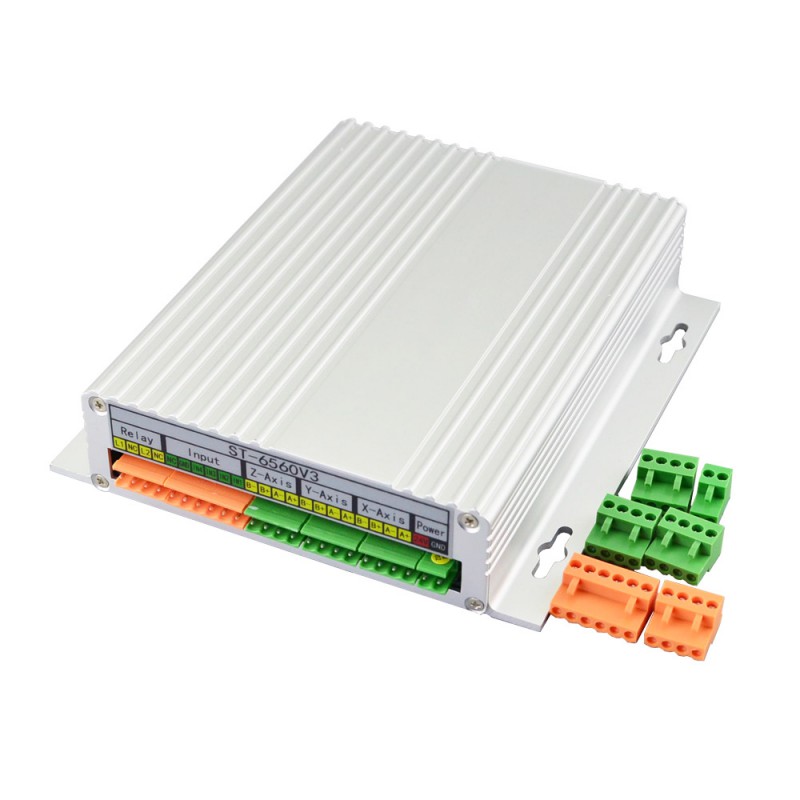

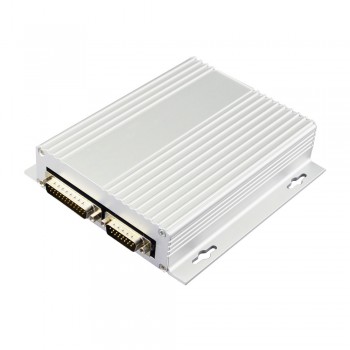

Fixé dans une boîte en aluminium, une meilleure fonction de refroidissement que le ventilateur et une protection plus sûre pour le circuit de la carte.

Attention

Assurez-vous que la tension d'alimentation ne dépasse pas la plage d'entrée du variateur, Vérifiez les connexions et assurez-vous que la polarité du câble d'alimentation est correcte.

Ne pas régler le courant élevé sur le petit moteur pas à pas, Il est possible que le moteur soit endommagé.

Débranchez le moteur de la charge si vous n'êtes pas sûr de la direction de déplacement, Ajustez l'axe au milieu avant d'essayer de faire tourner le moteur,

Ne débranchez jamais le fil du moteur lorsque la source d'alimentation est sous tension.

Liste de colisage

1 x ST-6560V3

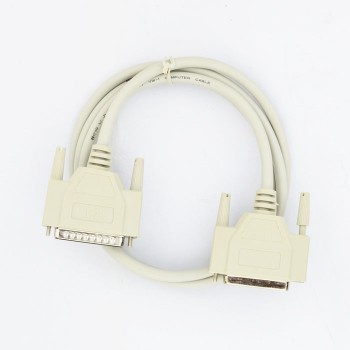

1 x câble DB25

1 x CD manuel
