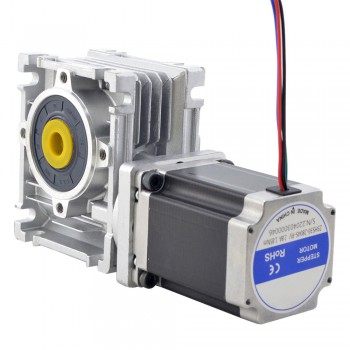

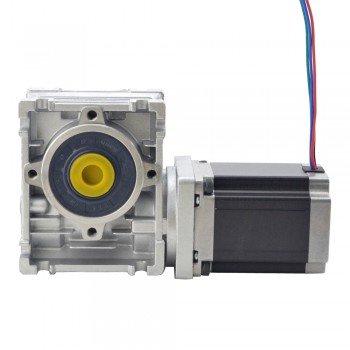

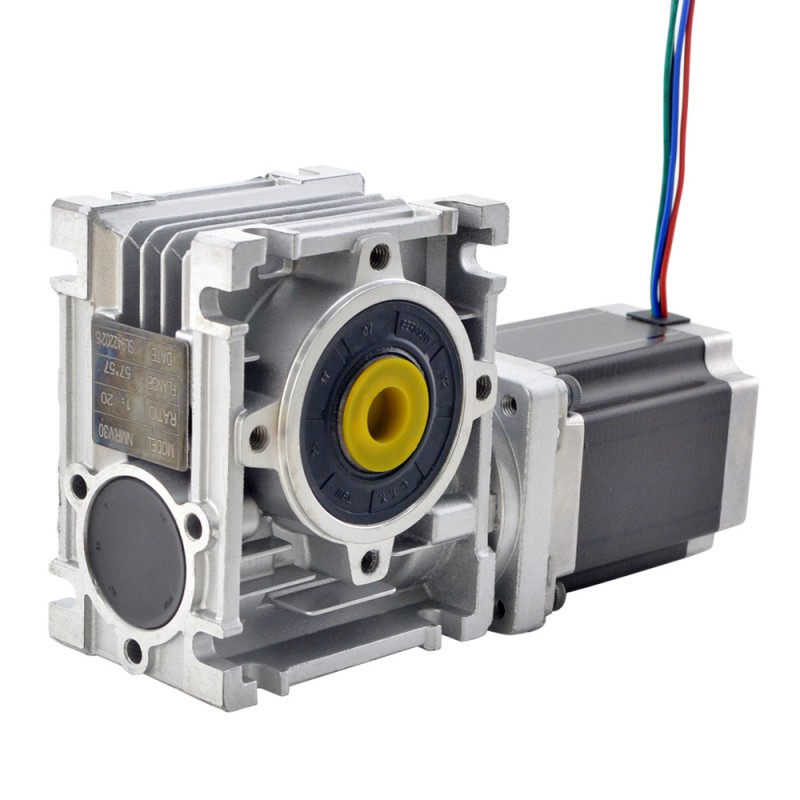

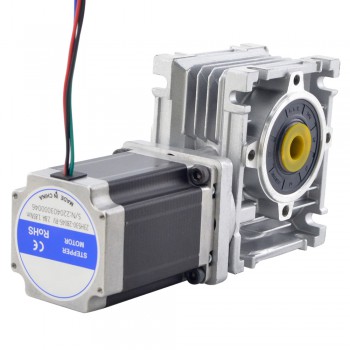

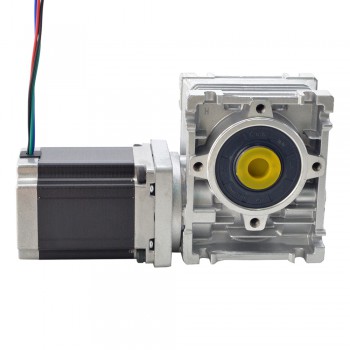

Motoréducteur roue et vis sans fin Nema 23 2,8A L=76mm avec 50:1 reducteur vis sans fin
-
Manuels et Documentation:
Fiche technique complète:
Fiche technique complète:
Courbe de couple:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Motoréducteur roue et vis sans fin Nema 23 2,8A L=76mm avec 50:1 reducteur vis sans fin
This Nema 23 size stepper motor is equipped with a 50:1 worm gearbox. The worm gear speed reducer comes with a high-quality, long-term synthetic lubricant, which makes it maintenance free. Its output shaft is offset by 90° from the drive shaft and characterized by high efficiency and self-locking.
Strong capacity of loading and overload ensure stable transmission, make less vibration and noise. It's good choice to be applied to CNC Router, Engraving, Milling, Lathe, etc.
Spécification électrique
Numéro de pièce du fabricant: 23HS30-2804S-RV30-G50
Type de moteur: Bipolaire pas à pas
Couple de maintien sans boîte de vitesses: 1.9Nm(269oz.in)
Courant/phase: 2.8A
Résistance phase: 1.13ohms
Inductance de Phase: 4.8mH±20%(1KHz)
Spécifications de la boîte de vitesses
Type de boîte à engrenages: Réducteurs à vis sans fin
Rapport de réduction: 50:1
Efficacité: 55%
Contrecoup: <=1°
Couple maximum admissible en sortie: 17Nm(150.46lb-in)
Sortie Charge radiale maximale: 1.28kN
Spécification physique
Dimension de la bride: 57 x 57mm
Longueur du moteur: 76.5mm
Type de sortie: alésage creux
Diamètre d'alésage de sortie: Φ14mm
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 4,8 |
| Résistance de Phase(ohm) | 1,13 |
| Courant (A) | 2,8 |
| Couple de maintien sans boîte de vitesses (N.m) | 1,9 |
| Spécification physique | |
| Longueur du moteur(mm) | 76 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 500 |
| Type de boîte de vitesses | Réducteur à vis sans fin |
| Rapport de réduction | 50 |
| Contrecoup | <=1 degré |
| Type de produit | Motoréducteur pas à pas |
| Indice IP | 40 |
| Diamètre d'alésage de sortie (mm) | 14 |
| Type de sortie | Alésage creux |
